Thông tin chi tiết sản phẩm:
|
| Tên: | khối hiệu chuẩn | Tiêu chuẩn: | ISO2400-1972E |
|---|---|---|---|
| sử dụng: | hiệu chuẩn cho máy dò khuyết tật siêu âm | Từ khóa: | Khối hiệu chuẩn IIW V1 |
| Làm nổi bật: | Khối hiệu chuẩn IIW V1 cho NDT,Khối thử siêu âm IIW V1,khối hiệu chuẩn cho thử nghiệm không phá hủy |
||

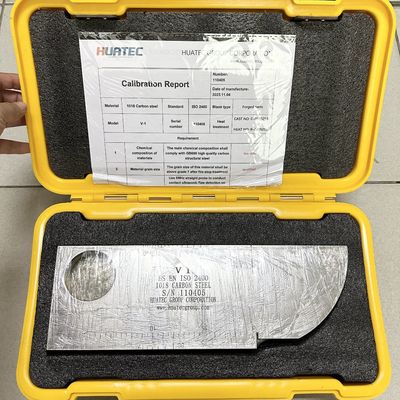

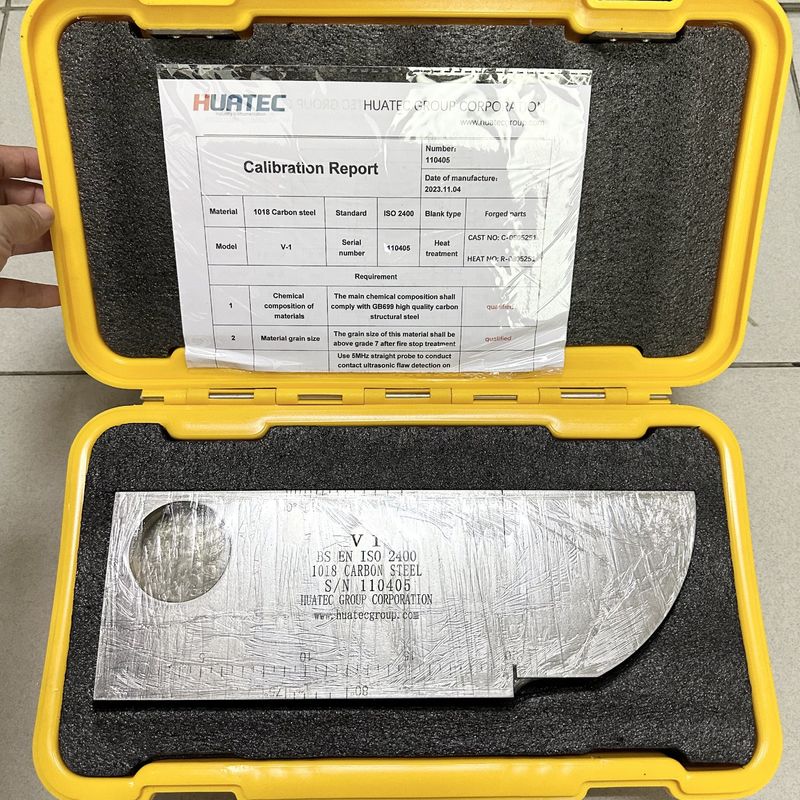

Khối hiệu chuẩn IIW V1
Tiêu chuẩn: ISO2400-1972E
Khối kiểm tra IIW (khối kiểm tra V-1) còn được gọi là khối kiểm tra Hà Lan. Đây là khối kiểm tra tiêu chuẩn quốc tế được phê duyệt bởi Viện Hàn Quốc tế về Hàn (IIW) và được khuyến nghị bởi Tổ chức Tiêu chuẩn hóa Quốc tế (ISO). Hình dạng và kích thước được thể hiện trong Hình 1-1:
Các điểm sử dụng chính:
(1) Phạm vi động, độ tuyến tính ngang và phạm vi phát hiện sóng dọc của máy dò khuyết tật có thể được đo bằng cách sử dụng độ dày khối kiểm tra 25mm;
(2) Lỗ xuyên 50 cung và 1,5mm được sử dụng để xác định biên độ nhạy của góc khúc xạ đầu dò xiên và đầu dò thẳng sóng dọc. Nó cũng có thể ước tính sơ bộ kích thước của vùng mù của đầu dò thẳng và khả năng xuyên thấu của thiết bị đo kết hợp với đầu dò.
(3) Điểm va chạm và vùng mù của đầu dò nghiêng được đo bằng cách sử dụng bề mặt cung R100mm, và tỷ lệ trục thời gian và điểm không có thể được hiệu chỉnh;
(4) Độ phân giải sóng dọc của đầu dò thẳng có thể được đo bằng mặt phẳng rãnh 85mm, 91mm và 100mm;
(5) Sử dụng cạnh góc vuông của khối kiểm tra để đo góc lệch chùm âm của đầu dò nghiêng.
Thông số kỹ thuật:
|
Loại khối |
Tiêu chuẩn |
Thông số kỹ thuật |
Vật liệu |
|
IIW-Loại 1 |
ISO2400-1972E |
Hệ mét |
Thép 1018 |
|
Thép không gỉ 304/316 |
|||
|
Nhôm 7075-T6 |
|||
|
Thép không gỉ Duplex 2205 |
Mô tả:
Được sử dụng để hiệu chuẩn đầu dò cắt và đầu dò dọc, và xác minh điểm thoát của nêm cắt và góc khúc xạ. Cũng có thể được sử dụng để kiểm tra độ phân giải và độ nhạy
