Thông tin chi tiết sản phẩm:
|
| Phạm vi đo: | 0,6 đến 508 mm (0,025 đến 20,00 in) | Độ phân giải đo lường: | 0.01 hoặc 0.1mm ((0.001 hoặc 0.01in) |
|---|---|---|---|
| Phạm vi tốc độ vật liệu: | 500-9999m/s,0,0179-0,3937in/u | Tốc độ cập nhật đo lường: | Tùy chọn 4HZ, 8HZ hoặc 16HZ mỗi giây |
| Trưng bày: | Màn hình OLED màu 2,4 inch TFT QVGA(320×240) với tỷ lệ tương phản 1010:1 | ||
| Làm nổi bật: | Máy đo độ dày siêu âm công nghiệp,Thiết bị NDT với A-SCAN B SCAN,Máy đo độ dày màn hình màu OLED |
||

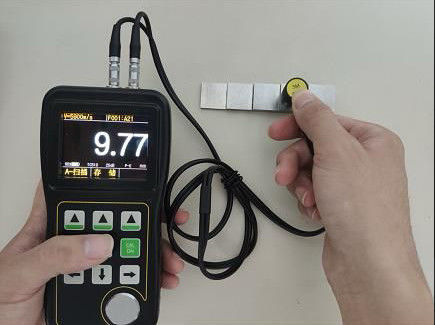

Máy đo độ dày siêu âm công nghiệp TG-5100D với A-SCAN B SCAN thời gian thực, màn hình màu OLED, thiết bị kiểm tra không phá hủy có độ chính xác cao
Máy đo độ dày siêu âm này do công ty chúng tôi phát triển và sản xuất sử dụng màn hình màu OLED, tích hợp A-SCAN & B SCAN thời gian thực và đo độ dày qua lớp phủ, bộ nhớ dữ liệu dung lượng lớn và các chức năng khác, đồng thời sử dụng nguyên lý đo siêu âm, là một thiết bị kiểm tra không phá hủy công nghiệp di động có độ chính xác cao, độ phân giải cao.
Thiết bị có thể được sử dụng rộng rãi trong sản xuất, ngành công nghiệp chế biến kim loại, ngành công nghiệp hóa chất, ngành kiểm tra hàng hóa và các lĩnh vực kiểm tra khác. Ngoài việc đo chính xác nhiều loại tấm và các bộ phận xử lý khác nhau, còn có thể được sử dụng để giám sát quá trình sản xuất của nhiều loại ống và bình áp lực trong quá trình sử dụng, giám sát sự ăn mòn của chúng sau khi làm mỏng, là thiết bị cần thiết cho ngành kiểm tra không phá hủy.
Chức năng chụp nhanh A-SCAN, giúp người dùng kiểm soát tốt hơn quá trình đo và tránh sai sót đo do các yếu tố của bản thân vật liệu. Khi có lớp phủ hoặc lớp sơn trên bề mặt vật liệu được kiểm tra, có thể thu được độ dày thực tế của vật liệu nền của chi tiết mà không cần mài hoặc làm hỏng lớp phủ bề mặt.
Các tính năng chức năng chính
1. Menu cấu hình tham số một cấp đơn giản
2. Quét A thời gian thực. Người dùng có thể xem trực tiếp dạng sóng tín hiệu siêu âm trên màn hình, dùng để xác minh độ chính xác của giá trị độ dày, phân tích nguyên nhân sự cố và giúp người dùng tìm ra giải pháp cho vấn đề.
3. Khi đầu dò tiếp xúc với chi tiết, giá trị độ dày được hiển thị bằng phông chữ trắng.
4. Cảnh báo độ dày: có thể đặt giới hạn cảnh báo độ dày và màu sắc của giá trị độ dày có thể thay đổi động trong quá trình cảnh báo.
5. Chế độ tối đa: ghi lại giá trị lớn nhất và nhỏ nhất trong quá trình đo
6. Chế độ chênh lệch: Lấy giá trị chênh lệch giữa giá trị đo độ dày hiện tại và độ dày danh định, cũng như phần trăm giá trị chênh lệch so với độ dày danh định
7. Hỗ trợ đơn vị độ dày milimet và inch
8. Chức năng lưu trữ dữ liệu dung lượng lớn: có thể lưu trữ 100.000 giá trị độ dày
9. Có thể xuyên qua lớp phủ trên bề mặt chi tiết, đo trực tiếp độ dày của vật liệu nền
10. Người dùng có thể chọn độ phân giải đo trong hệ mét x. XX và X.X, và trong hệ Anh x. XX và X.X
11. Giao diện đa ngôn ngữ tùy chọn
12. Thời gian chờ lên đến 35 giờ
Thông số kỹ thuật
|
|
Màn hình màu OLED TFT QVGA (320x240) 2,4 inch với tỷ lệ tương phản 1010:1 |
| nguyên lý hoạt động | Phương pháp xung/phản xạ/phản xạ siêu âm sử dụng đầu dò hai tinh thể |
| Phạm vi đo | 0,6 đến 508 mm (0,025 đến 20,00 inch) |
| Độ phân giải đo | 0,01 hoặc 0,1mm (0,001 hoặc 0,01 inch) |
|
|
Milimet hoặc inch |
| Chế độ hiển thị | Chế độ giá trị độ dày, chế độ chụp min/Max, chế độ chênh lệch/giảm |
| Hiệu chỉnh đường đi V | Hiệu chỉnh đường đi V tự động bù cho tính phi tuyến của đầu dò đôi |
| Tốc độ cập nhật đo | Tùy chọn 4Hz, 8Hz hoặc 16Hz mỗi giây |
| Phạm vi tốc độ vật liệu |
|
| Ngôn ngữ làm việc | Tiếng Trung/Tiếng Anh/Tiếng Pháp (tùy chọn) |
| Cài đặt báo động | Báo động max/min, thay đổi màu sắc giá trị độ dày động khi báo động |
| Nguồn điện | Hai pin AA 1,5V |
| Thời gian hoạt động | Hai pin AA, hơn 35 giờ sử dụng |
| Tắt máy | Tùy chọn tự động tắt sau 5, 10 hoặc 20 phút không hoạt động, hoặc tắt thủ công |
|
|
-10 đến +50 °C, lên đến 20 °C với yêu cầu đặc biệt |
|
|
|
| Thời hạn sử dụng | Bao gồm pin 280g |
|
|
12 tháng |
Giao hàng tiêu chuẩn
Máy chính TG-5100D
Đầu dò có cáp
Hộp đựng
Hướng dẫn sử dụng
Giấy chứng nhận hiệu chuẩn
Phụ kiện tùy chọn
| Đầu dò nhiệt độ cao | Đầu dò gang |
| Đầu dò ống hẹp | Đầu dò mini |
| Cáp đầu dò | Khối bước |
| Vỏ cao su |
Đầu dò có phạm vi đo
| Đầu dò được mô tả |
|
Đường kính vùng tiếp xúc |
Phạm vi đo (Trên thép) |
Nhiệt độ tiếp xúc cho phép |
| Đầu dò gang ZT12 |
|
|
|
|
| Đầu dò tiêu chuẩn PT12 |
|
|
|
|
| Đầu dò tiêu chuẩn PT08 |
|
|
|
|
| Đầu dò tiêu chuẩn TC510 |
|
|
|
|
| Đầu dò ống tinh thể nhỏ PT06 |
|
|
|
|
| Đầu dò mini PT04 |
|
|
|
|
| Đầu dò nhiệt độ cao |
|
|
|
Dưới 480°C |
