Thông tin chi tiết sản phẩm:
|
| Tên: | Máy thu thập ống tia X | sử dụng: | Kiểm tra chất lượng mối hàn chu vi đường ống |
|---|---|---|---|
| Ứng dụng: | Kiểm tra chất lượng và quản lý tính toàn vẹn trong dịch vụ hàn mới cho xây dựng đường ống dẫn dầu kh | Từ khóa: | Đường ống thử nghiệm không phá hủy (NDT) |
| Làm nổi bật: | HUATEC X-ray Pipe Crawler,Thiết bị kiểm tra ống X quang,Xe bò kiểm tra không phá hủy có bảo hành |
||

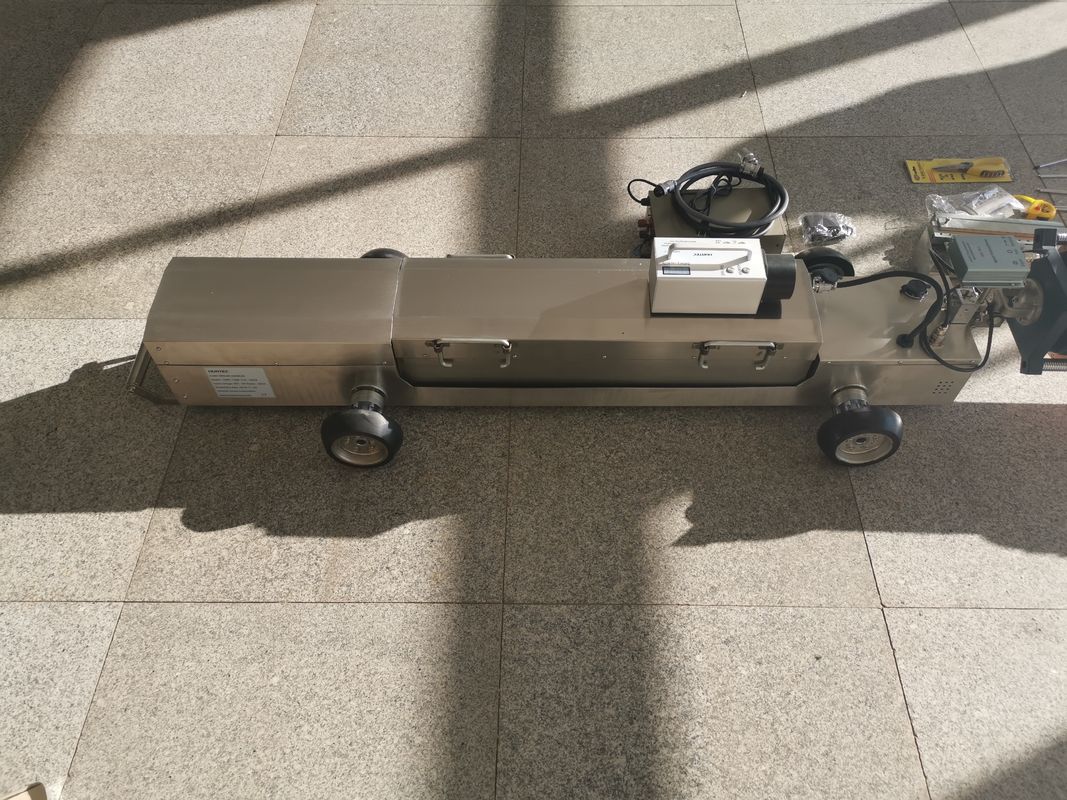

Ống bò X-quang HUATEC HXPC-100B1
Đối tượng phát hiện chính
·Kiểm tra mối hàn chu vi đường ống: Thực hiện phơi sáng toàn cảnh 100% cho mối hàn chu vi đường ống để phát hiện các khuyết tật như lỗ rỗ, xỉ, thiếu thấu, nứt, v.v. Loại phát hiện này thường sử dụng chùm tia X 360 ° x 30 ° để đảm bảo hình ảnh mối hàn tròn.
·Phát hiện ăn mòn và độ dày thành ống: Có thể xác định ăn mòn, xói mòn và giảm độ dày thành ống bên trong đường ống, bao gồm cả ăn mòn dưới lớp cách nhiệt (CUI) của đường ống có lớp cách nhiệt, và thường không yêu cầu dừng hoạt động hoặc tháo lớp cách nhiệt.
·Bất thường cấu trúc bên trong: Phát hiện tắc nghẽn, cặn bẩn, biến dạng hoặc các hư hỏng cơ học khác bên trong đường ống.
Thông số
|
Mô hình ống bò |
HXPC-100B1X |
|
Đường kính trong ống áp dụng |
Φ400-1100 mm |
|
Độ dốc leo tối ưu của ống làm sạch |
12° |
|
Phương pháp điều khiển |
Định vị từ tính |
|
Điện áp đầu ra |
150-250 kv |
|
Dòng điện đầu ra |
3 mA |
|
Thời gian phơi sáng |
0-3 phút |
|
Độ chính xác định vị |
±5 mm |
|
Tốc độ di chuyển |
12 m/phút |
|
Điện áp / dung lượng pin |
108V/7AH,108V/12AH |
|
Khoảng cách di chuyển không phơi sáng |
2000m |
|
Độ dày thành ống áp dụng |
≤34mm |
|
Tổng chiều dài ống bò mm |
2100(thân xe1100mmgiày550mm) |
|
Chế độ lái |
Lái đơn |
|
Kích thước điểm lấy nét |
2.0*2.0 |
|
Góc bức xạ tia X |
360°*30° |
|
Nhiệt độ môi trường hoạt động |
-20°C đến +75°C |
|
Nhiệt độ lưu trữ |
0°C đến +60°C |
|
Độ ẩm môi trường áp dụng |
≤85% |
|
Trọng lượng hộp pin |
21Kg,42Kg |
|
Trọng lượng máy phát |
13kg |
|
Trọng lượng leo |
30kg |
|
Bán kính quay của ống bò |
＞7D |
|
Loại máy phát |
HUATEC XXGH-2505ống gốmTính năng |
l
Bộ thu từ tính có 8 dải phạm vi, đáp ứng yêu cầu của các đường kính khác nhau. l
Bộ thu từ tính có 8 dải phạm vi, đáp ứng yêu cầu của các đường kính khác nhau. l
Bộ thu từ tính có 8 dải phạm vi, đáp ứng yêu cầu của các đường kính khác nhau. l
Bộ thu từ tính có 8 dải phạm vi, đáp ứng yêu cầu của các đường kính khác nhau. l
Bộ thu từ tính có 8 dải phạm vi, đáp ứng yêu cầu của các đường kính khác nhau. l
Bộ thu từ tính có 8 dải phạm vi, đáp ứng yêu cầu của các đường kính khác nhau. l
Bộ thu từ tính có 8 dải phạm vi, đáp ứng yêu cầu của các đường kính khác nhau. l
Bộ thu từ tính có 8 dải phạm vi, đáp ứng yêu cầu của các đường kính khác nhau. l
Bộ thu từ tính có 8 dải phạm vi, đáp ứng yêu cầu của các đường kính khác nhau. l
Bộ thu từ tính có 8 dải phạm vi, đáp ứng yêu cầu của các đường kính khác nhau. l
Bộ thu từ tính có 8 dải phạm vi, đáp ứng yêu cầu của các đường kính khác nhau.
