Thông tin chi tiết sản phẩm:
|
| Phạm vi kiểm tra độ cứng: | 8 ~ 2900HV/HK, | Phương pháp kiểm tra ứng dụng lực: | Tự động (tải, giữ lại, dỡ hàng) |
|---|---|---|---|
| Kiểm tra độ phóng đại của kính hiển vi: | 400X(thử nghiệm), 100X(Thử nghiệm và quan sát) | Thời gian lưu lực kiểm tra: | 1-99s |
| Chiều cao mẫu tối đa cho phép: | 100mm | Khoảng cách từ bên trong đến tường máy: | 130mm |
| Làm nổi bật: | máy đo độ cứng Vickers tự động xoay,máy đo độ cứng hiển vi màn hình cảm ứng,máy đo độ cứng Vickers dạng tháp có bảo hành |
||

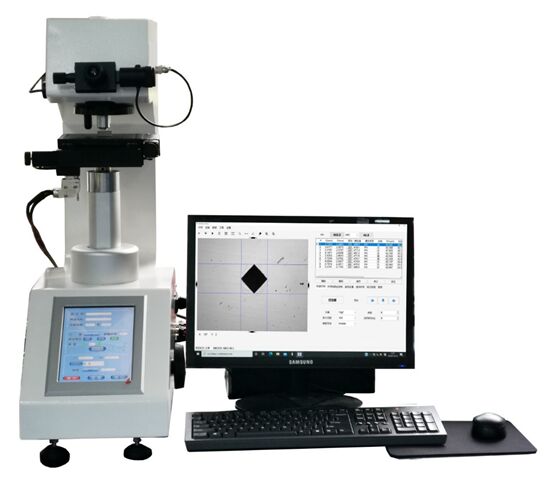

HVS-1MDT-AXY Tháp quay tự động màn hình cảm ứng Máy kiểm tra độ cứng Vickers
HVS-1MDT-axy Automatic Microscopic Vickers Hardness Tester bao gồm hai phần:
Tôi. HV-1MDT máy kiểm tra độ cứng vi mô màn hình cảm ứng tháp tự động xoay
Tôi. HVS - AXY Vickers hệ thống đo và kiểm soát tự động độ cứng
一,HV-1MDT máy kiểm tra độ cứng vi mô màn hình cảm ứng tháp tự động xoay
Product introduction
HV-1MDT máy kiểm tra độ cứng vi mô kỹ thuật số tháp tự động áp dụng cơ chế nâng đường ray dẫn đường chéo quang học, giá trị lực chính xác, hình ảnh rõ ràng, là một máy kiểm tra độ cứng vi mô cao cấp lý tưởng.
Các đặc điểm chính
1. giao diện màn hình cảm ứng 8 inch, dễ vận hành;
2Trong quá trình thử nghiệm, đầu áp suất và ống kính mục tiêu tự động chuyển sang nhau và vị trí tự động của điểm thử nghiệm chính xác;
3. Cơ chế nâng với đường ray hướng dẫn chéo quang được áp dụng để đảm bảo độ chính xác hướng dẫn;
4. nguồn ánh sáng LED, tuổi thọ dài, không cần phải thay bóng đèn;
5. có thể được trang bị một camera tích hợp, hình ảnh là rõ ràng hơn.
6 có thể được hiệu chỉnh theo khối độ cứng hoặc thang độ dài tiêu chuẩn, theo giá trị độ cứng cao, trung bình và thấp tự động để điều chỉnh độ cứng,giá trị độ cứng chính xác hơn.
7. Tất cả các thông số thử nghiệm và kết quả được lưu trữ trên ổ đĩa flash USB trong định dạng Excel, thuận tiện để xử lý dữ liệu và xuất bản báo cáo thử nghiệm;
8Các giá trị độ cứng khác nhau được chuyển đổi với nhau;
9. Các tham số cài đặt thử nghiệm được bảo vệ bằng mật khẩu;
10Ít nhất 3 ngôn ngữ, chẳng hạn như tiếng Trung và tiếng Anh, có sẵn;
11. Với giao diện RS-232, nó có thể được kết nối với máy tính (tùy chọn);
12- Lực thử nghiệm tối đa tùy chọn là 2kg.
Các thông số kỹ thuật
|
Mô hình |
HV-1MDT |
|
Lực thử nghiệm |
10gf (0,098N),25gf (0,245N),50gf (0,49N),100gf (0,98N),200gf (1.96N),300gf (2.94N),500gf ((4.9N),1kgf (9.8N) |
|
Phù hợp với tiêu chuẩn |
GB/T4340.2,ASTM E92 |
|
Độ phân giải đo |
0.01μm |
|
Khả năng hiển thị dữ liệu |
8 "màn hình hiển thị cảm ứng đọc, có thể lưu trữ 20 loại kết quả thử nghiệm, được trang bị đĩa U, tùy chọn in tích hợp và giao diện RS-232 |
|
Ruler chuyển đổi |
Rockwell, Brinell |
|
Phạm vi thử nghiệm độ cứng |
8 ~ 2900HV |
|
Phương pháp áp dụng Test Force |
Tự động (đóng, giữ, thả) |
|
Tăng kích thước |
400X (thử nghiệm),100X(Kiểm tra và quan sát) |
|
Thời gian giữ tải của lực thử nghiệm |
1-99s |
|
Chiều cao mẫu tối đa cho phép |
100mm |
|
Khoảng cách giữa đầu và tường |
130mm |
|
Thang thử X-Y |
Kích thước:100*100mm Di chuyển tối đa:25*25mm |
|
Kích thước |
540*260*650mm |
|
Trọng lượng |
Khoảng 50kg. |
|
Sức mạnh |
AC220V+5%,50-60Hz |
二,HVS - AXY Vickers hệ thống đo và kiểm soát tự động độ cứng
HVS- AXY Vickers Hardness Measurement and Control System là một hệ thống đo lường và kiểm soát tự động bằng máy tính được phát triển độc lập bởi công ty.Nó được kết nối liền mạch với các loại Vickers Hardness Tester (bao gồm cả vi-Vickers), tạo thành một bộ hoàn hảo của hệ thống đo độ cứng tự động.
Đo độ cứng tự động chủ yếu được sử dụng để đo độ cứng Vickers của các kim loại khác nhau và một số vật liệu phi kim loại.Nó có thể đo độ cứng của tất cả các loại kim loại và các bộ phận sau khi điều trị nhiệtĐồng thời, nó phù hợp để xác định độ sâu của lớp làm cứng hiệu quả, lớp phủ và vị trí chịu nhiệt của các bộ phận hàn.Nó cũng có thể được sử dụng để quan sát cấu trúc kim loại nội bộ của các bộ phận kim loại khác nhau và thu thập, hiển thị và in hình ảnh.
Hệ thống này đặc biệt phù hợp để đo độ cứng bề mặt của mảnh bị xử lý nhiệt, đường cong phân phối độ cứng và độ sâu lớp làm cứng hiệu quả.
Các thông số kỹ thuật
1Máy ảnh có tích hợp 5 megapixel, và hình ảnh là rõ ràng.
2. hệ điều hành: Win 10
3. cao chính xác X-Y tự động tải nền tảng
|
Động cơ truyền động |
Động cơ bước |
|
Điều khiển lái xe |
Tốc độ di chuyển trong trục X-Y có thể được thay đổi linh hoạt thông qua phần mềm. |
|
Kích thước |
110 × 110mm |
|
Khoảng cách di chuyển tối đa |
50 × 50mm theo hướng trục X-Y |
|
Khoảng cách di chuyển tối thiểu |
1mm |
|
Tốc độ di chuyển |
1-10mm/giây,Điều chỉnh |
|
Độ chính xác lặp lại dịch chuyển |
1um-3um Trong |
|
Cài đặt chế độ di chuyển sàn |
Bạn có thể nhấp vào bất kỳ điểm nào trong giao diện tự động chọn điểm, bạn có thể đặt vị trí khởi đầu của đường thẳng và vị trí của chuyển động ngẫu nhiên,thông qua chuột nhấp vào giai đoạn x-Y tự động di dời nền tảng mang cho 8 hướng kiểm soát chuyển động tùy ý, tốc độ có thể được điều chỉnh, có thể tự động thiết lập lại, có thể tùy ý thiết lập lại tọa độ không |
4Phần mềm đo lường và điều khiển
|
Mô tả hệ thống |
Tự động hoàn thành áp suất liên tục, giữ tải, đọc, ghi lại dữ liệu, bằng cách chọn phương pháp đo, tất cả các phép đo sẽ tự động hoàn thành nhanh chóng;
Chọn đường thẳng, đường zigzag, vòng tròn, vòm, điểm ngẫu nhiên, ma trận và chế độ tự học theo nhu cầu khác nhau;Phần mềm xử lý dữ liệu được sử dụng để cải thiện khả năng đọc của vết thâm không rõ ràng trên bề mặt không mịn;
Độ sâu lớp cứng hình thành sau khi đo liên tục mẫu có thể được hiển thị dưới dạng bảng.
Có thể dễ dàng xuất tất cả các loại dữ liệu dữ liệu đo, bảng giá trị độ cứng, độ sâu lớp làm cứng, giá trị tối đa, trung bình, tối thiểu. |
|
Kiểm soát thử nghiệm độ cứng |
Máy kiểm tra độ cứng có thể được điều khiển tự động: tháp pháo tự động (cơ thể mục tiêu, thắt lưng, công tắc tự động của ống kính mục tiêu), tải tự động, điều khiển đo tự động
Bạn có thể thiết lập độ sáng của nguồn ánh sáng của máy kiểm tra độ cứng vi mô
Chọn mục tiêu điều khiển để chuyển đổi và phản ánh trong giao diện phần mềm để tính toán thay đổi tham số
Chọn hoặc bắt đầu điều khiển các indenters durometer tự động vào vị trí tải, tải, giữ, thả và tự động trở lại vị trí mục tiêu đo
Trọng lượng được thiết lập bởi bộ đếm độ bền có thể được phản ánh tự động trên giao diện phần mềm |
|
Chế độ chuyển động của nền tảng đối tượng điều khiển (Patten) |
Hệ thống phần mềm có thể điều khiển nền tảng tải tự động để lập trình và di chuyển, có thể:
1) Chế độ đo (Tình cờ A) Sử dụng chế độ này để đàn áp và đọc một điểm tùy chọn.
2) Chế độ đo lường (thứ ngẫu nhiên B) Đo và đọc bất kỳ điểm nào. xoay vị trí tọa độ được chọn ở bất kỳ góc nào.
3) Áp lực ngang (hướng trục X) và đọc 4) Áp lực theo chiều dài (hướng trục Y) và đọc 5) Chế độ đo (Dòng A) Sử dụng chế độ này để nhấn và đọc bề mặt theo hướng góc (chuyển động zigzag, tức là đo độ sâu lớp cứng của chuyển động đường vỡ).
6) Chế độ đo (Dòng B) Sử dụng chế độ này cho khoảng thời gian áp suất và đọc thường xuyên.
7) Phương pháp lập trình di động như chuyển động tọa độ quỹ đạo 8 dòng trên có thể được thiết lập cùng một lúc, mỗi dòng có thể thiết lập 999 vị trí |
|
Phương pháp đo |
Chế độ tự động: tải tự động + đo tự động + hiển thị tự động kết quả đo Phương thức đo bằng tay tùy chọn |
|
Phương pháp thu thập hình ảnh / nhận dạng hình ảnh |
Sử dụng máy ảnh có độ phân giải cao và chất lượng cao với độ phân giải 12 triệu và thu thập hình ảnh gốc có kích thước lớn;Một loạt các phương pháp nén hình ảnh là thuận tiện để sử dụng (phát nhận hình ảnh và kết quả đo cho định dạng lưu trữ, định dạng lưu trữ hình ảnh BMP, JPG và các định dạng tập tin phổ biến khác). Hệ thống đo nhâm Vickers tự động áp dụng công nghệ nhận dạng pixel và phân tích hình ảnh nhâm thông qua phần mềm phân tích nhâm cứng đặc biệt của Vickers,và phần mềm phân tích áp dụng công nghệ xử lý hình ảnh kỹ thuật số cạnh phân đoạn thuật toán để chiết xuất cạnh nhăn thử nghiệm, và sau đó phương pháp chiết xuất cạnh hốc độ cứng vi mô là phân tích tín hiệu lấy mẫu của hốc thử nghiệm bằng lý thuyết đa độ phân giải wavelet,và để phù hợp với đường viền nhô bằng phương pháp vuông nhỏ nhất, nó có thể nhanh chóng và chính xác chiết xuất và tự động tính toán giá trị độ cứng Vickers từ khu vực nhấp nháy của thử nghiệm độ cứng Vickers của cấu trúc vi mô,và cải thiện khả năng đọc của vết thâm không rõ ràng trên bề mặt không mịn. |
|
Thời gian đo tự động |
Khoảng 0.3sec/1 |
|
đo đạc nhấp lặp lại |
± 1,0% (700HV/500gf) |
|
Độ nhăn tối thiểu có thể được đo |
Khoảng 5mm (đánh giá tự động) |
|
Đơn vị đo tối thiểu |
0.01mm |
|
Ngôn ngữ |
Tiếng Anh |
|
Định dạng đầu ra dữ liệu Chức năng chỉnh sửa |
Báo cáo kiểm tra có thể được tùy chỉnh theo yêu cầu của người dùng;
Thông qua phần mềm xử lý dữ liệu, độ sâu của lớp cứng hình thành sau khi đo liên tục mẫu có thể được hiển thị dưới dạng bảng.
Có thể dễ dàng phát ra nhiều dữ liệu đo lường, bảng giá trị độ cứng, độ sâu lớp cứng, tối đa, trung bình, tối thiểu, hiển thị và phát ra hình ảnh màu với giá trị độ cứng;
Giá trị độ cứng, bảng độ cứng, biểu đồ độ sâu lớp cứng, image insertion and other data can be flexibly edited and printed in "WORD" (optional "EXCEL") test report containing mathematical statistics and hardened layer depth curve and saved (WORD format) (optional "EXCEL"), cũng có thể in topography mẫu quan sát và lưu.và phân tích kim loại đã được thực hiện dưới ống kính mục tiêu phóng to khác nhau. |
