Thông tin chi tiết sản phẩm:
|
| Tên: | Bảng thử nghiệm ISO 3452-1 Loại 1 | sử dụng: | Bảng thử nghiệm thẩm thấu tương phản màu |
|---|---|---|---|
| Ứng dụng: | Kiểm tra độ nhạy thẩm thấu huỳnh quang | chức năng: | Đánh giá xem chất thẩm thấu có thể phát hiện các khuyết tật nhỏ hay không |
| Làm nổi bật: | Khối kiểm tra mức độ nhạy,Thiết bị kiểm tra không phá hủy,Khối xác định độ nhạy NDT |
||

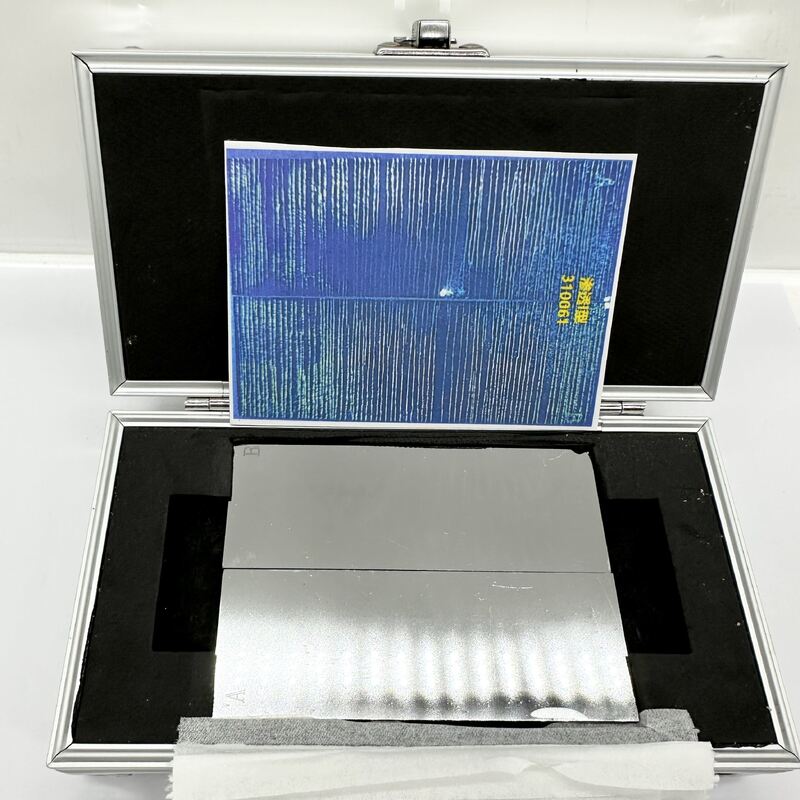

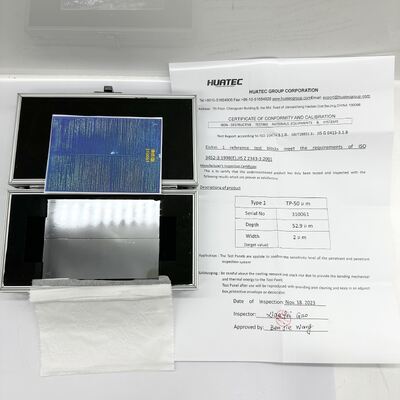

Khối xác định mức độ nhạy
Tấm kiểm tra Loại 1 theo ISO 3452-1
Độ nhạy phát hiện: Đánh giá khả năng chất thấm có thể phát hiện các khuyết tật nhỏ bằng cách phát hiện các vết nứt hình sao trên tấm kiểm tra.
Khả năng làm sạch: Bằng cách đo diện tích nhám trên tấm kiểm tra, xác định mức độ dễ dàng làm sạch chất thấm trên bề mặt nhám.
Cấu trúc và Thông số
Thành phần bộ: Một bộ 4 tấm đồng thau với độ dày mạ điện là 10 μm, 20 μm, 30 μm và 50 μm.
Phân chia khu vực: Mỗi tấm kiểm tra được chia thành hai phần:
Khu vực mạ crôm: Có 5 vết nứt hình sao được sử dụng để đánh giá độ nhạy.
·Khu vực nhám: với độ nhám từ Ra 2,5 μm đến 15 μm, được sử dụng để đo khả năng rửa sạch.
Loại áp dụng:
Tấm kiểm tra 10 μm, 20 μm và 30 μm: dùng cho chất thấm huỳnh quang.
Tấm kiểm tra 30 μm và 50 μm: dùng cho chất thấm màu.
|
Độ nhạy* (không chính thức) |
Các mức độ nhạy của chất thấm huỳnh quang được thiết lập bởi Phòng thí nghiệm USAF trong các điều kiện được kiểm soát chặt chẽ. Kiểm tra độ nhạy không phải là thứ mà nhà sản xuất hoặc người dùng chất thấm có thể thực hiện. Những gì bạn có thể làm là so sánh các mẫu bằng cách sử dụng các Tấm nứt NiCr phù hợp. |
|
|
Độ sâu vết nứt |
Mức |
|
|
50 μm |
1, 2, 3, 4 |
|
|
30 μm |
2, 3, 4 |
|
|
20 μm |
3, 4 |
|
|
10 μm |
4 |
|
Đảm bảo tương đương với các tấm do Sherwin và Magnaflux cung cấp.
Tuân thủ thông số kỹ thuật: ASTM E1417, AMS 2647D, ISO 3452-3, JIS Z 2343-3
