Thông tin chi tiết sản phẩm:
|
| Nguồn điện: | AC200-240V 50 / 60Hz | Cường độ từ trường trung tâm: | > 450GS (giới hạn thực tế là 508GS). |
|---|---|---|---|
| Hiệu ứng hiện tại: | 9,8A-0 | Tốc độ tải tạm thời: | 10%-20% |
| Làm nổi bật: | Vòng kiểm tra phi từ tính DC,Thiết bị thử hạt từ hóa,Vòng kiểm tra NDT HCDX-C280DC |
||

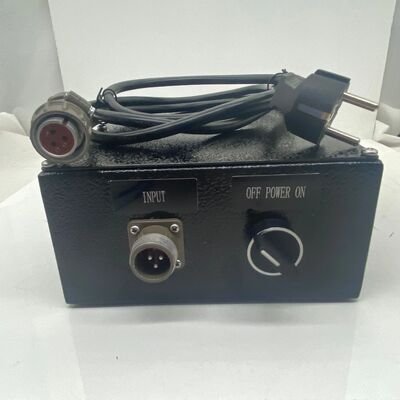

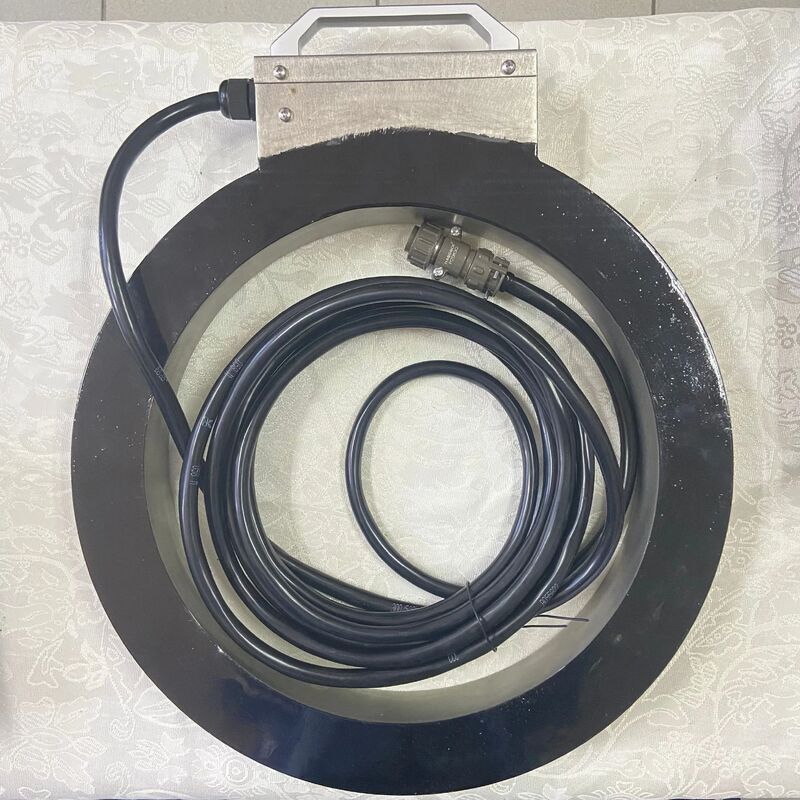

Cuộn kiểm tra hạt từ HCDX-C280DC DC khử từ và từ hóa
I. Tổng quan sản phẩm
*Tên sản phẩm: Cuộn từ hóa và khử từ DC
*Mã sản phẩm: HCDX-C280DC
*Ứng dụng chính: Sản phẩm này là một bộ phận quan trọng của thiết bị kiểm tra hạt từ, được sử dụng để từ hóa (tạo từ trường) và khử từ các chi tiết máy bằng sắt từ để phát hiện các khuyết tật trên bề mặt hoặc gần bề mặt của chi tiết.
*Đặc điểm sản phẩm: Dựa trên báo cáo kiểm tra tại nhà máy, thiết bị này có đặc điểm từ trường trung tâm mạnh (lên đến 508GS hoặc cao hơn), hiệu quả khử từ tuyệt vời (lên đến 0.1mT), hoạt động ổn định, an toàn và đáng tin cậy.
II. Thông số kỹ thuật
Các thông số sau đây đã được kiểm tra và xác minh là đủ tiêu chuẩn khi xuất xưởng, đại diện cho các chỉ số hiệu suất của thiết bị trong điều kiện hoạt động bình thường:
| Dòng điện từ hóa | Khi điện áp làm việc là AC230V, dòng điện tối đa là 9.8A (phạm vi điều chỉnh khuyến nghị là 0-8A. Sử dụng dòng điện quá mức có thể gây quá nhiệt cho cuộn dây). |
| Dòng điện khử từ | 9.8A - 0 |
| Cường độ từ trường trung tâm |
> 450GS (giới hạn thực tế là 508GS). |
| Tỷ lệ sai số của dòng điện từ hóa trục | ≤ ±10% (đo lường thực tế là < +3%), đảm bảo từ hóa đồng đều |
| Hiệu quả khử từ |
Từ dư ≤ 0.2mT (đo lường thực tế là 0.1mT). |
| Điện trở cách điện tổng thể | ≥ 2MΩ (đo lường thực tế là 5.2MΩ), đảm bảo an toàn điện |
| Độ nhạy |
Có thể hiệu chuẩn bằng các mẫu thử tiêu chuẩn A1 15/50, với hiển thị rõ ràng. |
| Tăng nhiệt độ |
Dưới tốc độ tải 10%-20%, sau khi hoạt động liên tục trong 4 giờ, độ tăng nhiệt độ tuân thủ tiêu chuẩn JB/T8290-2011. |
| Tiếng ồn hoạt động | < 60dB |
III. Các bước vận hành
(1) Kiểm tra trước khi vận hành
*Kiểm tra an toàn: Đảm bảo thiết bị được nối đất đúng cách và kiểm tra dây nguồn và dây đầu ra xem có nguyên vẹn không. Quan sát xem bề mặt thiết bị có bị hư hỏng không và xác nhận các biển báo an toàn rõ ràng.
*Kiểm tra phụ kiện: Xác nhận tất cả các phụ kiện (như cáp kết nối, đầu nối, v.v.) đầy đủ và trong tình trạng tốt.
*Xác nhận môi trường: Đảm bảo môi trường làm việc khô ráo, sạch sẽ và không có vật liệu dễ cháy nổ.
(2) Quy trình vận hành nạp điện
*Kết nối chi tiết máy: Kết nối chắc chắn đầu ra của thiết bị với chi tiết máy cần kiểm tra.
*Cài đặt thông số: Dựa trên vật liệu, thông số kỹ thuật và tiêu chuẩn kiểm tra của chi tiết máy, đặt dòng điện từ hóa phù hợp trong phạm vi 0-8A. Nên bắt đầu với dòng điện thấp hơn.
*Bắt đầu nạp điện: Nhấn nút nạp điện, thiết bị sẽ từ hóa chi tiết máy. Thời gian từ hóa thường rất ngắn (vài giây).
*Phun huyền phù từ: Phun huyền phù từ lên bề mặt chi tiết máy trong hoặc ngay sau khi từ hóa.
*Kiểm tra khuyết tật: Dưới ánh sáng phù hợp, quan sát xem có vết từ trên bề mặt chi tiết máy không. Bạn có thể sử dụng các mẫu thử A1 15/50 để xác minh độ nhạy có đạt tiêu chuẩn không.
(3) Quy trình vận hành khử từ
*Khử từ chi tiết máy: Đảm bảo chi tiết máy nằm ở trung tâm của cuộn dây.
*Bắt đầu khử từ: Nhấn nút khử từ, thiết bị sẽ tự động thực hiện quy trình khử từ. Quá trình khử từ hoàn tất khi kim đồng hồ đo dòng điện trở về 0.
*Xác minh hiệu quả: Sử dụng thiết bị đo từ trường (như máy đo Gauss) để đo từ trường dư tại các bộ phận quan trọng của chi tiết máy. Từ trường này không được vượt quá 0.2mT (đo lường thực tế thường đạt 0.1mT).
IV. Lưu ý và Bảo trì
*Cảnh báo an toàn:
Đảm bảo nối đất đáng tin cậy trong quá trình vận hành để tránh bị điện giật.
Thiết bị sẽ tạo ra từ trường mạnh. Những người có máy tạo nhịp tim, thiết bị y tế cấy ghép và phụ nữ có thai nên tránh xa.
Tránh chạm trực tiếp vào các đầu nối cao áp khi thiết bị đang hoạt động.
*Mẹo vận hành:
Không vận hành trong thời gian dài vượt quá dòng điện từ hóa tối đa (8A) để tránh làm hỏng thiết bị.
Khi làm việc liên tục, hãy chú ý đến thời gian tải của thiết bị (10%-20%) và tránh tăng nhiệt độ quá mức do hoạt động tải cao trong thời gian dài. Nên dừng máy để làm mát hoặc giảm tốc độ tải sau 2 giờ hoạt động.
Giữ thiết bị sạch sẽ và khô ráo, thường xuyên kiểm tra hiệu suất cách điện.
*Bảo trì hàng ngày:
Thường xuyên kiểm tra chất lượng lớp sơn bề mặt. Nếu có bất kỳ hư hỏng nào, hãy xử lý kịp thời để tránh bị gỉ sét.
Thường xuyên kiểm tra xem tất cả các thiết bị điện và hệ thống vận hành có hoạt động bình thường không.
Khi không sử dụng trong thời gian dài, nên bảo quản ở nơi khô ráo, thoáng khí.
V. Khắc phục sự cố (Tóm tắt)
|
Hiện tượng |
Nguyên nhân có thể |
Biện pháp đề xuất |
|
Không thể từ hóa / khử từ |
Nguồn điện không được kết nối và dây dẫn không được kết nối đúng cách. |
Kiểm tra nguồn điện, công tắc và cáp kết nối |
|
Từ trường trung tâm không đủ |
Cài đặt dòng điện từ hóa quá thấp. |
Tăng dòng điện phù hợp (trong phạm vi 8A) |
|
Từ dư rất mạnh sau khi khử từ. |
Quy trình khử từ chưa được thực hiện đầy đủ hoặc vật liệu của chi tiết máy đặc biệt. |
Thực hiện lại quy trình khử từ, hoặc liên hệ với kỹ thuật viên. |
|
Thiết bị phát ra tiếng ồn bất thường |
Các bộ phận bên trong bị lỏng. |
Dừng máy ngay lập tức và liên hệ với người sửa chữa chuyên nghiệp. |
