Thông tin chi tiết sản phẩm:
|
| Phạm vi độ dày: | 0,8~9999mm (quét A) 0,8~500mm (quét C) | Số lượng kênh đơn vị: | 1-8 kênh, có thể lựa chọn truyền/nhận chia/kết hợp |
|---|---|---|---|
| thăm dò tần số: | 0,2 ~ 25 MHz | Khiếm khuyết tối thiểu được phát hiện: | độ sâu 5mm, φ0,2mm |
| phạm vi đạt được: | 0dB~110dB, theo các bước 1dB và 6dB. | Nhận băng thông: | 0,5 MHz ~ 22 MHz |
| Bộ lọc thông thấp: | Có thể lựa chọn 3,5 / 5 / 7,5/ 10 MHz | ||
| Làm nổi bật: | Máy dò lỗ hổng siêu âm đa kênh,Thiết bị kiểm tra siêu âm ngâm trong nước,Máy phát hiện lỗi A & C-scan với bảo hành |
||

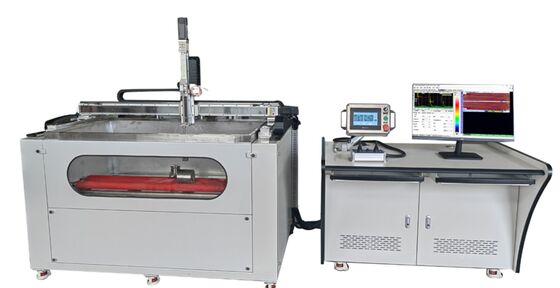

Máy dò khuyết tật siêu âm ngâm nước đa kênh HUT-8 1-128 A&C-scan
Ứng dụng sản phẩm

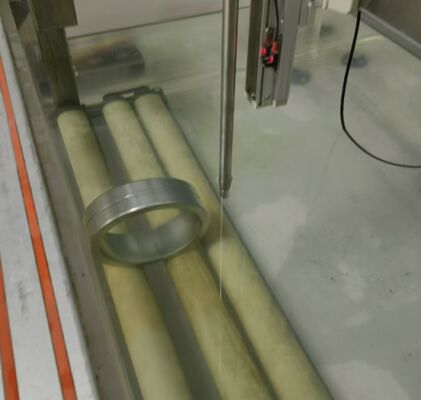

Máy dò khuyết tật siêu âm ngâm nước phù hợp với hệ thống kiểm tra C-scan của các vật liệu như thép carbon, thép không gỉ, hợp kim nhôm, hợp kim titan, hợp kim đồng và vật liệu composite. Đây là thiết bị kiểm tra siêu âm được sử dụng trong các ngành công nghiệp như hàng không vũ trụ, đóng tàu và kim loại màu để phát hiện các khuyết tật bên trong như vết nứt, tách lớp, lớp kết dính, bao thể và lỗ rỗng.
Thông số kỹ thuật chính
| Phạm vi độ dày |
0,8~9999mm (A scan) 0,8~500mm (C scan) |
| Số kênh đơn vị | 1-8 kênh, có thể chọn chia/kết hợp truyền/nhận |
| C-scan | Phân tích mặt cắt cắt lớp, kích thước mặt cắt tối thiểu 0,1mm |
| Tần số đầu dò | 0,2~25MHz |
| Kích thước bước đầu dò đơn | 0,1~3mm |
| Bước lớn | 80, 200, 400 và 800 mm (bốn thông số kỹ thuật) |
| Khuyết tật tối thiểu cần phát hiện | độ sâu 5mm, φ0,2mm |
| Điện áp truyền |
Tùy chọn -350V |
| Trở kháng truyền | 400Ω , 80Ω |
| Cạnh xuống xung |
<15ns (10%~90%) |
| Độ rộng xung |
30–1000 ns, theo gia số 5 ns |
| Tần số hoạt động |
100MHz |
| Kênh lấy mẫu |
1 / 2 / 4Có thể chọn đường đi, hoạt động song song |
| Tần số lấy mẫu |
100 MHz (8 bit) |
| Phạm vi khuếch đại |
0dB~110dB, theo gia số 1dB và 6dB |
| Bộ lọc thông thấp |
Có thể chọn 3,5 / 5 / 7,5/ 10 MHz |
| Băng thông thu |
0,5MHz ~ 22MHz |
| Phương pháp phát hiện |
Tần số vô tuyến/phát hiện toàn bộ, có thể chọn nửa dương hoặc nửa âm |
| Độ tuyến tính ngang |
<0,5% |
| Độ tuyến tính dọc |
<3% |
| Độ phân giải |
>28dB |
| Biên độ nhạy |
>55dB |
| Tần số lặp lại |
2,5kHz~5kHz (mỗi kênh) |
| Mã hóa và đếm |
2 trục, pha AB, hoặc xung + hướng |
| Đầu vào/đầu ra cách ly quang học |
8/8 kênh |
| Giao diện tín hiệu |
Tùy chọn SMA/BNC |
| Giao diện mạng |
100Mbps |
| Nhiệt độ môi trường-30℃ ~ 70℃ |
Độ ẩm môi trường |
| <90% |
Tính năng |
Ø
Phần mềm thu thập và phân tích dữ liệu có giao diện người dùng tiếng Trung (cũng có giao diện tiếng Anh). Giao diện người dùng thân thiện, dễ vận hành và cung cấp kết quả trực quan, giảm yêu cầu kỹ năng kỹ thuật cho người vận hành. Chức năng có thể được nâng cấp liên tục theo nhu cầu của khách hàng. Ø
Phần mềm thu thập và phân tích dữ liệu có giao diện người dùng tiếng Trung (cũng có giao diện tiếng Anh). Giao diện người dùng thân thiện, dễ vận hành và cung cấp kết quả trực quan, giảm yêu cầu kỹ năng kỹ thuật cho người vận hành. Chức năng có thể được nâng cấp liên tục theo nhu cầu của khách hàng. Ø
Phần mềm thu thập và phân tích dữ liệu có giao diện người dùng tiếng Trung (cũng có giao diện tiếng Anh). Giao diện người dùng thân thiện, dễ vận hành và cung cấp kết quả trực quan, giảm yêu cầu kỹ năng kỹ thuật cho người vận hành. Chức năng có thể được nâng cấp liên tục theo nhu cầu của khách hàng. Ø
Phần mềm thu thập và phân tích dữ liệu có giao diện người dùng tiếng Trung (cũng có giao diện tiếng Anh). Giao diện người dùng thân thiện, dễ vận hành và cung cấp kết quả trực quan, giảm yêu cầu kỹ năng kỹ thuật cho người vận hành. Chức năng có thể được nâng cấp liên tục theo nhu cầu của khách hàng. Ø
Phần mềm thu thập và phân tích dữ liệu có giao diện người dùng tiếng Trung (cũng có giao diện tiếng Anh). Giao diện người dùng thân thiện, dễ vận hành và cung cấp kết quả trực quan, giảm yêu cầu kỹ năng kỹ thuật cho người vận hành. Chức năng có thể được nâng cấp liên tục theo nhu cầu của khách hàng. Ø
Phần mềm thu thập và phân tích dữ liệu có giao diện người dùng tiếng Trung (cũng có giao diện tiếng Anh). Giao diện người dùng thân thiện, dễ vận hành và cung cấp kết quả trực quan, giảm yêu cầu kỹ năng kỹ thuật cho người vận hành. Chức năng có thể được nâng cấp liên tục theo nhu cầu của khách hàng. Ø
Phần mềm thu thập và phân tích dữ liệu có giao diện người dùng tiếng Trung (cũng có giao diện tiếng Anh). Giao diện người dùng thân thiện, dễ vận hành và cung cấp kết quả trực quan, giảm yêu cầu kỹ năng kỹ thuật cho người vận hành. Chức năng có thể được nâng cấp liên tục theo nhu cầu của khách hàng. Phần mềm quét C có thể trực tiếp đo diện tích khuyết tật, khoảng cách giữa các khuyết tật, đánh giá khuyết tật và đánh dấu các khu vực bất thường, tạo điều kiện thuận lợi cho nghiên cứu thực nghiệm và ghi chép.
Ø
Phần mềm thu thập và phân tích dữ liệu có giao diện người dùng tiếng Trung (cũng có giao diện tiếng Anh). Giao diện người dùng thân thiện, dễ vận hành và cung cấp kết quả trực quan, giảm yêu cầu kỹ năng kỹ thuật cho người vận hành. Chức năng có thể được nâng cấp liên tục theo nhu cầu của khách hàng. Ø
Phần mềm thu thập và phân tích dữ liệu có giao diện người dùng tiếng Trung (cũng có giao diện tiếng Anh). Giao diện người dùng thân thiện, dễ vận hành và cung cấp kết quả trực quan, giảm yêu cầu kỹ năng kỹ thuật cho người vận hành. Chức năng có thể được nâng cấp liên tục theo nhu cầu của khách hàng.
