Thông tin chi tiết sản phẩm:
|
| phát hiện độ dày tường tối đa: | 300mm | Độ dày thành phát hiện tối đa: | 2～45mm |
|---|---|---|---|
| Đường kính ống: | ≥20mm | Độ chính xác phát hiện lặp đi lặp lại: | 2% |
| Tốc độ đo: | 15 ~ 0,5 thời gian/s (giảm với độ dày thành đo được) | chiều dài của cáp thăm dò: | 3m, 10m (tùy chọn) |
| Độ nhạy phát hiện lỗi ăn mòn: | 5% (tỷ lệ khối lượng) | ||
| Làm nổi bật: | Instrument d'inspection de tuyaux par courants de Foucault pulsés,Détecteur d'épaisseur de paroi de tuyau métallique,Outil d'inspection de couche de revêtement en service |
||

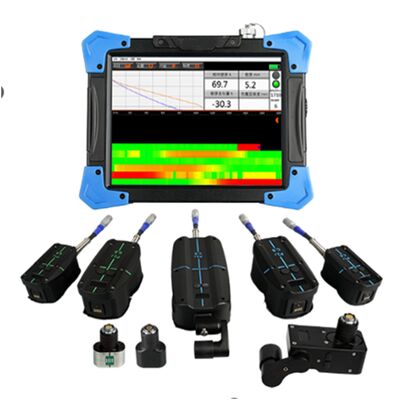

HEF-17B Nguồn xung Eddy hiện tại trong khi sử dụng kiểm tra độ dày tường ống kim loại bên ngoài lớp lớp phủ Thiết bị phát hiện
1 Giới thiệu ngắn
Thiết bị có thể được sử dụng để kiểm tra độ dày tường ống kim loại bên ngoài lớp lớp phủ, thay vì truyền thống động lực hiện tại sinus để xung hiện tại, xung từ trường bên ngoài dây dẫn, các dây dẫn trong cảm biến xung eddy hiện tại,bằng cách đo quá trình suy giảm của điện từ xung xung xung điện, để đánh giá mức độ ăn mòn của độ dày tường ống.So với phương pháp phát hiện độ dày tường truyền thống:không có bóng, không có nối, thiết bị liên tục quét trong hoạt động, có thể cải thiện đáng kể hiệu quả phát hiện.
So với công nghệ thử nghiệm điện xoáy xung thông thường,tính năng quét chính xác:Sự can thiệp ít hơn từ các yếu tố môi trường, hiệu quả phát hiện cao, độ phân giải cao hơn (có thể phát hiện ăn mòn nhỏ, tỷ lệ phát hiện bỏ lỡ cực kỳ thấp),thích hợp cho phát hiện ăn mòn của các bộ phận có nguy cơ cao mà không có lớp phủ (không có hoặc sau khi loại bỏ) hoặc lớp phủ mỏng (ít hơn300mm lớp lớp phủ chống ăn mòn, v.v.),ví dụ: đường ống quy trình nhà máy sản xuất, tường nước, ống lò, ống nối nhỏ, khuỷu tay, tee, v.v.
2 Mô hình và cấu hình
|
Điểm |
Tên |
Đơn vị |
Số lượng |
|
Chú ý |
|
1 |
Đơn vị chính(bao gồm cáp dữ liệu, bộ sạc, cáp thăm dò 3m) |
Đặt |
1 |
|
|
|
3 |
Chụp thép carbon (C.S: nhỏ, trung bình,To lớn) |
Nhóm |
1 |
|
|
3 Đặc điểm chức năng
Tôi. ★Có phím tắt và màn hình LCD trên đầu dò, có thể hiển thị tình trạng làm việc và dữ liệu phát hiện trong thời gian thực,và hiệu quả làm việc được cải thiện đáng kể mà không có hoạt động thường xuyên của chủ trong quá trình phát hiện.
Tôi. ★Máy thăm dò sử dụng công nghệ lấy nét điện tử, có độ phân giải không gian cao hơn, nhận dạng tốt hơn và khả năng chống can thiệp mạnh hơn cho các khiếm khuyết ăn mòn địa phương.
Tôi. Không nhạy cảm với hình dạng của lỗicts, nó có thể phát hiệnăn mòn độ dày tường hoặc các khiếm khuyết giảm độ dày khác của các thành phần kim loại "với lớp phủ (mảng cách nhiệt, lớp làm mát, lớp bảo vệ, v.v.)".

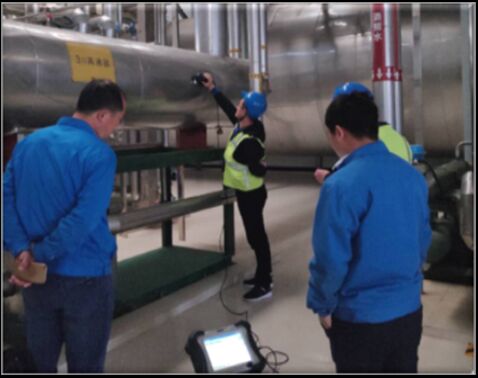

Tôi. Kiểm tra có thể được thực hiện khi thiết bị đang chạy (nhiệt độ cao, nhiệt độ thấp, vật liệu trong thiết bị v.v.).
Tôi. Các vật liệu được phát hiện: Khám phá độ dày tường còn lại vật liệu kim loại sắt từ như thép carbon, thép hợp kim thấp.
Tôi. ★Nó cũng có thể phát hiện các độ dày tường còn lại của thép không gỉ, hợp kim nhôm và các vật liệu kim loại phi sắt.
Tôi. Hình dạng tấm ống: tấm, vạchĐường ống, khuỷu tay, bể.
Tôi. Vật liệu lớp phủ: vật liệu không dẫn điện, không từ tính ((amiăng, bọt vv), lưới kim loại, tấm sắt, tấm nhôm và lớp bảo vệ kim loại khác.
Tôi. Nguồn cung cấp điện lai AC/DC, pin lithium sạc lại tích hợp hoạt động liên tục hơn 4 giờ.
Tôi. Thiết kế chống bụi và chống phun IP64 kín hoàn toàn, lớp vỏ silicon chống rơi và thiết kế chống rung động, phù hợp hơn với điều kiện làm việc khắc nghiệt.
4 Các thông số kỹ thuật
Tôi. Độ cao nâng tối đa: 300mm
Tôi. Độ dày tường phát hiện tối đa: 2️45mm
Tôi. Chiều kính ống:≥20mm
Tôi. Độ dày của lớp bảo vệ kim loại:≤1mm
Tôi. ★Độ chính xác phát hiện lặp lại: 2%
Tôi. ★Độ nhạy phát hiện khiếm khuyết ăn mòn: 5% (tỷ lệ khối lượng)
Tôi. Tốc độ đo: 15 ~ 0,5 lần/s (giảm theo độ dày tường đo ngày càng tăng)
Tôi. Chiều dài của cáp thăm dò:3m, 10mtùy chọn)
Tôi. ★Pin Lithium tích hợp, hoạt động liên tục≥4 tiếng.
Tôi. ★Kích thước và trọng lượng: Máy chủ: L290×W220×H95mm≤3.8kg, loại P1/phương tiện thăm dò nhỏ: L106×W61×H52mm 0,5kg, loại P2/khí thăm dò trung bình:L148×W73×H192mm 1kg,P3/khẩu thùng lớn:L196×W100×H62,5mm 1,5kg
Tôi. Nhiệt độ của môi trường thử nghiệm: -200️800°C
Tôi. Nhiệt độ tiếp xúc của đầu dò: -50️+200°C
Tôi. Nhiệt độ hoạt động máy chủ: -10°C️+50°C
Tôi. Độ ẩm:≤85% R.H.
Tôi. Nguồn cung cấp năng lượng của bộ điều hợp: Một phaAC100~240V/1.7A,50/60Hz,Khả năng đầu ra DC20V/5A
Tôi. Phân hao năng lượng:≤38VA
5 Danh sách đóng gói
Tôi. Đơn vị chính(bao gồm cáp dữ liệu, bộ sạc, cáp thăm dò 3m) 1 Set
Tôi. Carbon Steel ống trần đầu dò độ phân giải cao (C.S.bao gồm cả tay cầm) 1 miếng
Tôi. Chụp thép carbon (C.S: nhỏ, trung bình,To lớn) 1 Nhóm
Tôi. Hướng dẫn sử dụng 1 Sách
Tôi. Chứng chỉ hiệu chuẩn HUATEC 1 bản sao
Tôi. Máy tínhtúi điện tử 1Mảnh
