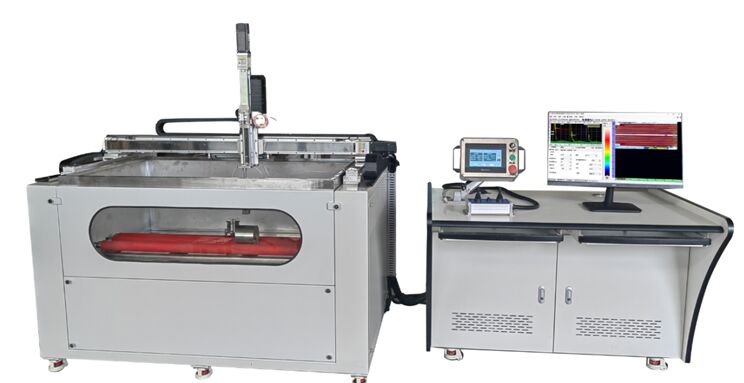

Máy phát hiện lỗi siêu âm ngâm trong nước đa kênh

Ngâm trong nước Máy phát hiện lỗi siêu âm đa kênh

(Các kênh 1-128 có sẵn))

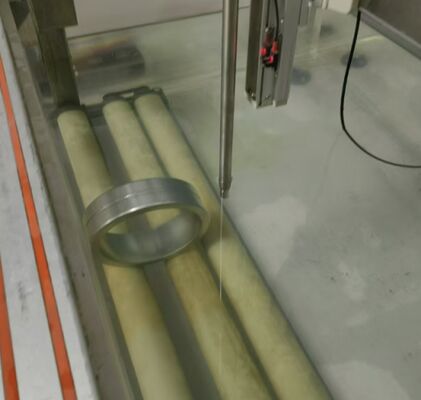

Sử dụng sản phẩm

Máy phát hiện lỗi siêu âm ngâm trong nước phù hợp với các hệ thống kiểm tra C-scan của các vật liệu như thép carbon, thép không gỉ, hợp kim nhôm, hợp kim titan, hợp kim đồng,và vật liệu tổng hợpNó là một thiết bị thử nghiệm siêu âm được sử dụng trong các ngành công nghiệp như hàng không vũ trụ, đóng tàu và kim loại phi sắt để phát hiện các khiếm khuyết bên trong như vết nứt, delamination, lớp kết dính, bao gồm,và lỗ chân lông.

Đặc điểm

• Các vật thể được thử nghiệm: tấm phẳng, xi lanh, nón, nắp hình cầu và cơ thể quay;
• Phần mềm hiển thị các chế độ quét như quét A, quét B, quét C, quét D và đo độ dày.
• Phần mềm chụp cắt lớp CT có thể thực hiện phân tích cắt trên các bộ phận, với kích thước cắt tối thiểu là 0,1 mm;
• Loại thăm dò: lấy nét điểm, lấy nét đường thẳng
• Nó hỗ trợ các chức năng phân tích định lượng, có thể hiển thị vị trí, hình dạng và kích thước của các khiếm khuyết bên trong trong bộ phận được thử nghiệm dưới dạng hình ảnh và thực hiện thống kê kích thước và diện tích khiếm khuyết,và tự động tính toán khu vực lỗi và tỷ lệ lỗi.
• Nó hỗ trợ vị trí lỗi tự động và phù hợp với việc quét và phân tích đồng thời của một hoặc nhiều mảnh làm việc.và hình ảnh chụp C-scan trực quan.
• Bảng siêu âm mới áp dụng phạm vi băng thông rộng, tỷ lệ lấy mẫu cao và tần số lặp lại cao của hệ thống siêu âm.

Phần mềm quét C có thể đo trực tiếp khu vực khiếm khuyết, khoảng cách giữa các khiếm khuyết, đánh giá khiếm khuyết và đánh dấu các khu vực bất thường, điều này tạo điều kiện cho nghiên cứu và ghi lại thí nghiệm.

• Hệ thống có chức năng hoạt động không có người giám sát. Sau khi người dùng đặt các thông số, hệ thống có thể tự động quét, lưu dữ liệu và thực hiện các tác vụ khác. Sau khi quét hoàn thành,nó sẽ tự động quay lại nguồn gốc và chờ cho quét tiếp theo.
• Phần mềm thu thập và phân tích dữ liệu có giao diện người dùng tiếng Trung (một giao diện tiếng Anh cũng có sẵn).,giảm yêu cầu kỹ năng kỹ thuật cho các nhà điều hành.

Phần mềm chụp cắt C-scan, độ dày cắt tối thiểu 0,1mm

(Đơn vị chính có thể được mở rộng lên đến 128 kênh)

Các thông số kỹ thuật chính

• Phạm vi độ dày:0.8~9999mm (A scan)

0.8~500mm (cước scan C)

• Số lượng kênh đơn: 1-8 kênh, phân chia truyền / nhận / kết hợp có thể chọn
• C-scan: Phân tích cắt tomographic, kích thước cắt tối thiểu 0,1mm
• Tần số thăm dò:0.2 ~ 25MHz
• Kích thước bước thăm dò đơn:0.1~3mm
• Kích thước bước lớn: 80, 200, 400 và 800 mm (bốn thông số kỹ thuật)
• Mức khiếm khuyết tối thiểu được phát hiện: chiều sâu 5mm, φ0,2mm
• Điện áp truyền:-350V tùy chọn
• Kháng truyền: 400Ω, 80Ω
• Biên cạnh giảm xung: < 15ns (10% ~ 90%)
• Chiều rộng xung: 30 ‰ 1000 ns, tăng 5 ns.
• Tần số hoạt động: 100MHz
• Các kênh lấy mẫu: 1 / 2 / 4Path có thể chọn, hoạt động song song
• Tần số lấy mẫu: 100 MHz (8 bit)
• Phạm vi tăng: 0dB ~ 110dB, trong các bước 1dB và 6dB.
• Phạm vi nhận: 0.5MHz ~ 22MHz
• Bộ lọc thông thấp: 3.5 / 5 / 7.5/ 10 MHz có thể chọn
• Phương pháp phát hiện: Tần số vô tuyến / phát hiện đầy đủ, phân nửa dương hoặc phân nửa âm có thể chọn.
• Tính tuyến tính ngang: < 0,5%
• Tính tuyến tính dọc: < 3%
• Độ phân giải: > 28dB
• Biên độ nhạy: > 55dB
• Tần số lặp lại: 2,5kHz ~ 5kHz (mỗi kênh)
• Mã hóa và đếm: 2 trục, pha AB hoặc xung + hướng
• Nhập/ra ngoài cách ly quang học: 8/8 kênh
• Giao diện tín hiệu: SMA/BNC tùy chọn
• Giao diện mạng: 100Mbps
• Môi trườngnhiệt độ: -30°C~ 70°C
• Độ ẩm môi trường: < 90%
