Thử nghiệm MRT Dây thép từ tính Dây thép khuyết tật Thiết bị phát hiện lỗ hổng

Thử nghiệm MRT Dây thép từ tính Dây thép khuyết tật Thiết bị phát hiện lỗ hổng

1.Thông số kỹ thuật

Tiêu chuẩn: GB/T21837-2008, ASTM E1571-2001 (Tiêu chuẩn kiểm tra điện từ dây thép sắt từ), GB/T5972-2006/ISO 4309:90, GB8918—2006

Phạm vi phát hiện: Φ1,5—300 mm (chọn cảm biến khác)
Vận tốc tương đối giữa cảm biến và dây cáp: 0,0—6,0 m/s Lựa chọn tốt nhất: 0,3—1,5 m/s
Khoảng cách tốt nhất giữa ống dẫn hướng và dây cáp: 2—6 mm, khoảng cách cho phép: 0—15mm

Loại tệp đầu ra: Đầu ra tệp Word

Báo động: Báo động bằng âm thanh và ánh sáng
Phát hiện vị trí dây cáp bị đứt (LF)
Độ chính xác phán đoán định tính: 99,99%
Đánh giá định lượng
Sai số lặp lại của độ nhạy: ± 0,055%
Lỗi hiển thị: ±0.2％
Lỗi phát hiện vị trí,(L): ±0.2%
Nguồn điện: Nguồn máy tính 5V
TRỌNG LƯỢNG CẢM BIẾN: < 10kg (Cảm biến thông thường)

Nhiệt độ môi trường-10oC ~ 40oC

Áp suất không khí: 86~106Kpa

Độ ẩm tương đối: 85%

Hệ thống windows của máy dò máy tính dây cáp là sản phẩm đổi mới hệ thống GB dựa trên lý thuyết phần mềm DOS và hệ tư tưởng hướng dẫn cảnh báo hiển thị thời gian thực sử dụng nền tảng ngôn ngữ lập trình Visual Basic6.0, tiếp tục biên dịch để trở thành.

Phần cứng hệ thống này sử dụng cảm biến từ tính tiên tiến trong và ngoài nước và mô-đun lấy mẫu nghiên cứu và phát triển độc lập thống nhất, thông qua đường truyền chính RS232 (hoặc USB), lưu trữ dữ liệu trực tiếp trong máy tính.

Phần mềm hệ thống này nằm trong nền tảng phân tích chuyển đổi wavelet, sử dụng nền tảng ngôn ngữ lập trình Visual Basic 6.0, tiến hành biên dịch để trở thành. Đạt được các chức năng như thu thập và kiểm soát dữ liệu, phân tích dữ liệu, hiển thị dữ liệu, lưu trữ dữ liệu, v.v. Tăng đặc tính hiển thị trong chức năng phần mềm DOS và bằng xu hướng duy nhất của nó là liên tục theo dõi đường đi, có thể liên tục, tín hiệu dữ liệu được quan sát động và tình huống thay đổi của nó, đồng thời hiển thị kết quả thu được theo thời gian thực và gửi cảnh báo; Phần mềm tăng cường chức năng đánh giá tự động; Trong khuyết tật một phần được thể hiện trên mặt cắt ngang tăng lên và tỷ lệ phần trăm tổng diện tích mặt cắt; Phần mềm và Windows hoàn toàn tương thích, phù hợp với quán tính thao tác của người dùng, sử dụng file Word làm báo cáo kiểm tra sản xuất.

Phần mềm hệ thống này có thể tương thích với định dạng dữ liệu lấy mẫu phần mềm DOS của máy dò dây cáp và có thể xử lý phân tích với nó.

Hệ thống windows có quy trình vận hành độc lập và hệ thống kiểm tra an toàn, có thể phù hợp một cách thuận tiện với từng loại máy tính hiện đại và hoàn thành một loạt quy trình kiểm tra.

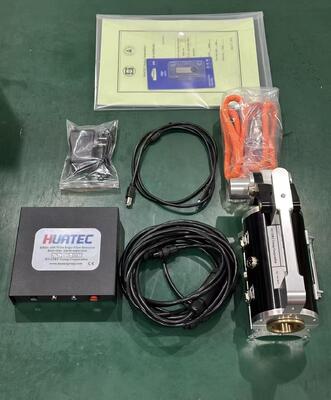

2. Bố trí hệ thống

3. Giới thiệu cảm biến

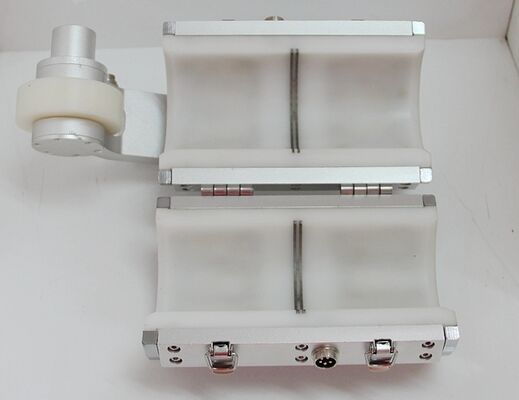

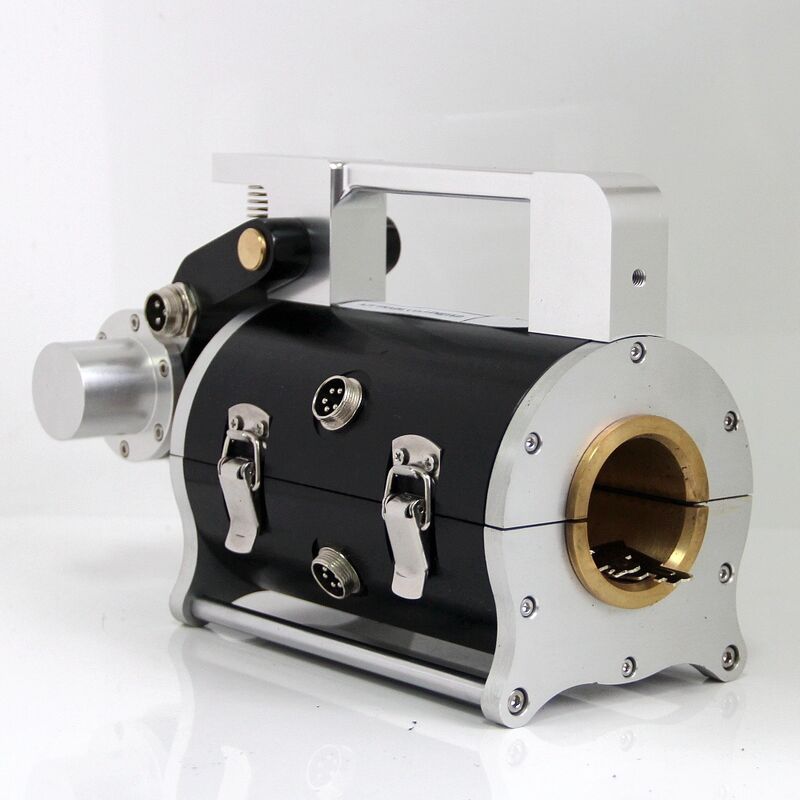

Cảm biến từ: Cảm biến được cấu tạo bởi bộ định vị dịch chuyển (Bánh xe dẫn đầu, bộ mã hóa), lắp đặt từ hóa và tổ chức lấy mẫu. Sau khi hệ thống được kích hoạt, dây cáp và nó có chuyển động tương đối thì mới có thể thu thập tín hiệu.

Bộ định vị dịch chuyển: Bánh xe dẫn quay một vòng tròn, bộ mã hóa quang điện gửi xung hướng dẫn lấy mẫu, thực hiện lấy mẫu không gian bằng nhau.

Cài đặt từ hóa: Khi dây cáp và nó có chuyển động tương đối, hoàn thành từ hóa trục dây cáp.

Tổ chức lấy mẫu: Khi dây cáp và cảm biến có chuyển động tương đối, phần tử Hall bao gồm kênh lấy mẫu sẽ biến điều kiện thay đổi rò rỉ từ thông của dây cáp thành tín hiệu điện áp mô phỏng.

4. Bộ máy báo động thời gian thực HUATEC

Thiết bị báo động thời gian thực HUATEC là thiết bị thu thập dữ liệu đa năng di động, thông qua đường truyền RS232 để gửi và lưu tín hiệu dữ liệu đã chuyển đổi vào máy tính, sử dụng chức năng xử lý trực tuyến và phân tích thời gian thực của CPU máy tính, theo giá trị ngưỡng tương đương sẽ đặt trước để gửi cảnh báo theo thời gian thực. Một nhóm cung cấp năng lượng cho nhóm pin lithium cung cấp năng lượng cho cảm biến, đầu ra là 5V. Có một cổng sạc bổ sung để có thể cung cấp sạc và công tắc nguồn.

5. Giới thiệu phần mềm

Hình 3 Các mục chức năng chính

6. Tùy chọn cảm biến
