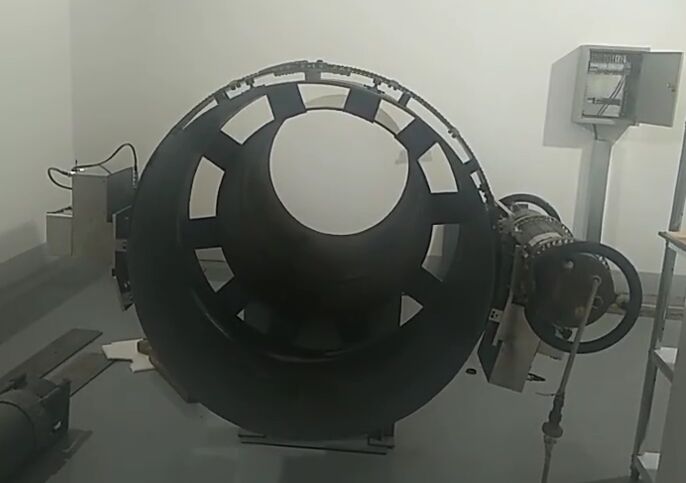

Hệ thống kiểm tra thu thập thông tin hình ảnh kỹ thuật số tia X

Hệ thống kiểm tra bằng hình ảnh kỹ thuật số X-quang

1.0 Nhà sản xuất thiết bị: Tập đoàn HUATEC

2.0 Tên thiết bị: Hệ thống kiểm tra hình ảnh kỹ thuật số X-quang HXPC-DR02

3.0 Model thông số kỹ thuật:HXPC-DR02

4.0 Phương pháp truyền hình ảnh: Truyền không dây

5.0 Đường kính ống áp dụng: φ510 - φ1219mm (có thể chọn đường ray theo yêu cầu của người dùng)

6.0 Cấu hình thông số kỹ thuật của các thành phần chính của thiết bị

6.1 Thiết bị thu nhận hình ảnh:

Xe bò tường ngoài đường ống (mang theo bảng thu nhận hình ảnh)

Thương hiệu: HUATEC

Model: HXPC-PC100

• Định vị điều hướng Beidou;
• Hệ thống truyền thông không dây băng tần kép 5G, Khoảng cách điều khiển: 100 mét (khu vực mở);HXPC-PC100
• Tốc độ di chuyển:≥ 100mm/s;
• Chế độ di chuyển áp dụng loại đường ray, đảm bảo định vị theo chiều dọc so với mối hàn: ± 1mm, độ chính xác định vị theo hướng di chuyển: ± 1mm;
• Sau khi cấu hình theo yêu cầu của người dùng, nó có thể đáp ứng các yêu cầu phát hiện DR chụp ảnh trung tâm và hình ảnh đơn hai thành chođường ống có đường kính từ φ510 đến φ1219mm;
• Một cơ chế kẹp nhanh được thiết lập để lắp đặt và tháo gỡ thuận tiện;
• Một hệ thống bảo vệ cảm biến quang điện (để phát hiện va chạm, mất tín hiệu, hư hỏng động cơ hoặc trình điều khiển) được cung cấp;
• Nguồn điện pin lithium nhiệt độ thấp tích hợp 36V (tương thích với bộ sạc), dễ thay thế và có thể hoạt động bình thường ở -40℃;
• Thời gian làm việc: hơn 8 giờ;
• Giám sát mức pin, hệ thống tự khóa khi mất tín hiệu;
• Tiêu thụ điện năng: ≤ 150W;
• Hai động cơ điều khiển hoạt động trơn tru.
•

6.2 Bò tường ngoài (mang theo máy X-quang)

Thương hiệu thiết bị: HUATEC

Model: HXPC-PC110

• Tốc độ di chuyển: ≥100mm/s
• Kết nối với HXPC-PC100 (bò tường ngoài đường ống) thông qua cáp phụ trợ để đạt được liên kết;
• Chế độ di chuyển áp dụng hệ thống đường ray, đảm bảo định vị theo chiều dọc so với mối hàn: ±1mm và độ chính xác định vị theo hướng di chuyển: ±1mm;
• Nó có thể đáp ứng các yêu cầu phát hiện hình ảnh đơn hai thành - có khả năng hỗ trợ máy dò khuyết tật X-quang định hướng tần số cao 300kv;
• Một cơ chế kẹp nhanh được thiết lập để lắp đặt và tháo gỡ thuận tiện;
• Động cơ kép điều khiển hoạt động trơn tru;
• Một hệ thống bảo vệ cảm biến quang điện (để phát hiện phòng ngừa va chạm, mất tín hiệu, hư hỏng động cơ hoặc trình điều khiển) được cung cấp;
• Thời gian làm việc: Hơn 8 giờ;
• Tiêu thụ điện năng: ≤ 150W;

*Nó đồng bộ với xe leo tường ngoài (bảng thu nhận hình ảnh) để hoàn thành công việc kiểm tra chụp ảnh DR hình ảnh đơn hai thành.

6.3 Đầu dò phẳng Thương hiệu: HUATEC

Model: HUATEC 750i

• Cảm biến: Silicon vô định hình;
•  Chất nhấp nháy: CSI (Cadmium Sulfide mọc trực tiếp);
•  Kích thước điểm ảnh: 120 μm;
•  Vùng chụp ảnh: 244 mm × 307 mm;
•  Ma trận điểm ảnh: 1280 × 1024 (2 × 2);
•  Chuyển đổi A/D: 16 bit;
•  Tốc độ khung hình: 1.7 fps (1×1);
•  Dải năng lượng: 40 - 320 kV;
•  Khả năng chịu bức xạ: ≥ 1 MRad;
•  Kiểm soát phơi sáng: Kích hoạt bên trong/Kích hoạt bên ngoài;
•  Giao diện truyền thông: Gigabit Ethernet;
•  Phạm vi nhiệt độ hoạt động: 0°C - 40°C;
•  Phạm vi độ ẩm hoạt động (không ngưng tụ): 10% - 90% RH;
•  Phạm vi nhiệt độ bảo quản: -20°C - 55°C;
•  Kích thước hình thức: 344 × 286 × 20;
•  Trọng lượng: 8 kg;
•  Nguồn điện đầu vào: 100 - 240 V 50/60 Hz AC;
•  Ứng dụng: Kiểm tra hàn, Kiểm tra đúc.

6.4 Bộ định tuyến trung tâm

Model: ASUS XD4

•  Giao thức không dây: Wi-Fi 6;
•  Chế độ truyền WIFI chính: Truyền phân tán;
•  Các tính năng được hỗ trợ: Giao tiếp IPv6, Lưới;
•  Tốc độ không dây: 1800M;
•  Băng tần: Wi-Fi băng tần kép 2.4GHz, 5.8GHz;
•  Cổng đầu ra LAN: Cổng Gigabit Ethernet;
• Cổng đầu vào WAN: Cổng Gigabit Ethernet;
• Mô-đun GPS: Thu nhận tín hiệu GPS - Beidou, GPS, GLONASS, Galileo;

7.0 Phần mềm xử lý

Thương hiệu phần mềm: HUATEC

Phiên bản phần mềm: Ver 20.21.10.16

Nó có chức năng phát hiện một cú nhấp chuột. Người vận hành chọn đường kính ống, độ dày thành, số mối hàn, mặt bích, bù, phương pháp chụp ảnh, hướng di chuyển của thiết bị, khu vực hiệu quả và tọa độ Beidou (chẳng hạn như Tokyo, vĩ độ bắc) dựa trên các thông số đặt trước của đường ống được kiểm tra trong cơ sở dữ liệu phần mềm.

Các thông số liên quan có thể lựa chọn (sau khi chọn, chúng sẽ được in trên hình ảnh và không thể thay đổi). Hệ thống tự động tính toán số khung hình cần thiết để phát hiện toàn bộ mối hàn của ống này dựa trên các thông số đặt trước và lưu trữ chúng. Phần mềm có chức năng can thiệp cho con người, cho phép điều chỉnh thời gian phơi sáng, số khung hình, v.v. và số khung hình có thể được điều chỉnh theo cài đặt thông số.

• Định vị Beidou chính xác (tương thích với GPS, GLONASS và Galileo), in các thông số tọa độ (Tokyo, vĩ độ bắc) trên hình ảnh;

•  Tự động tính toán số lượng mẫu dựa trên kích thước đường kính ống đầu vào, chừa đủ lề nhô ra và tránh bỏ sót;
•  Truyền hình ảnh đã thu thập không dây đến "trạm làm việc" tại chỗ để lưu trữ;
•  Trước khi kiểm tra, người vận hành có thể đặt trước độ rộng cửa sổ và vị trí cửa sổ để làm cho độ sáng và độ tương phản của hình ảnh đã thu thập nhất quán và có thể tiến hành đánh giá trực tiếp sau khi hoàn thành việc thu thập;
•  Có lật ảnh dương và âm, lật và xoay ảnh, phóng to ảnh, tăng cường cạnh của sự khác biệt hình ảnh, phóng to/khôi phục cục bộ của hình ảnh gốc, chú thích văn bản và số, đánh dấu hình ảnh;
•  Có phép đo phân đoạn thước;
•  Có phép đo khuyết tật (điểm, đường, góc, v.v. đo hình học) và chức năng đánh dấu khuyết tật;
•  Có đồng hồ đo chất lượng hình ảnh sợi kép MFT (độ phân giải không gian) chức năng đo và tính toán tự động;
•  Có hiển thị giá trị xám theo thời gian thực, chức năng tính toán và hiển thị giá trị trung bình tự động;
•  Có chức năng đo và tính toán tỷ lệ tín hiệu trên tạp âm (SNR) được chuẩn hóa;
•  Có chức năng nối hình ảnh mối hàn;
•  Hình ảnh ở định dạng DICONDE và có thể được chuyển đổi thành các định dạng phổ biến khác như JPG, v.v. và hỗ trợ nhiều định dạng lưu trữ hình ảnh như JPG, BMP, GIF, PNG, v.v.;
•  Được trang bị định tuyến rơ le.

8.0 Trạm làm việc

Thông số kỹ thuật của trạm làm việc thu thập và phân tích hình ảnh: Model thiết bị: HP Z99

Thương hiệu thiết bị: HP

•  Hệ điều hành Windows 10 chính thức Máy trạm di động
•  Kích thước màn hình: 15.0 inch;
•  Bộ xử lý Intel Core i7-11800H thế hệ thứ 11 (8 lõi, 16 luồng), tần số cơ bản 2.3GHz;
•  RAM: 16 - 32GB (DDR4 2666MHZ);
•  Ổ cứng SATA: 1TB (số lượng giao diện M.2 1);
•  Card đồ họa: Card đồ họa chuyên dụng 4G GDDR5 128bit;
•  Kích thước sản phẩm: Chiều dài 359mm; Chiều rộng 236mm; Chiều cao 23mm
•  Trọng lượng: 2.3kg;
•  Cổng: Giao diện âm thanh, giao diện HDMI, giao diện USB3.0;
•  Thời lượng pin lý thuyết: 2 - 5 giờ, thời gian cụ thể tùy thuộc vào môi trường sử dụng;
•  Dung lượng pin: 52.5Wh;
•  Số lượng pin: 3 pin lithium-ion;
•  Mạng cục bộ: 10/100/1000Mbps;
•  Mạng không dây: Hỗ trợ giao thức không dây Wi-Fi6;
•  Thiết kế khung gầm kín: Mức độ bảo vệ được chứng nhận bởi P65, có thể ngăn cát, bụi và chất lỏng xâm nhập;

9.0 Nguồn bức xạ

Được trang bị giao diện để lắp đặt thiết bị phát hiện khuyết tật X-quang tần số cao (hoặc máy phát hiện khuyết tật tia gamma có thể tùy chỉnh), các nguồn bức xạ khác nhau có thể được cấu hình theo yêu cầu.

9.1 Tên thiết bị: Máy kiểm tra X-quang điện áp không đổi tần số cao di động và hệ thống điều khiển

Model: XXG-H300GP

•  Nhiệt độ môi trường hoạt động: -20℃ đến 50℃;
•  Độ ẩm môi trường hoạt động: ≤85%;
•  Phạm vi điện áp đầu vào: AC190v đến AC265v;
•  Phạm vi tần số điện áp đầu vào: 50Hz đến 60Hz;
•  Màn hình: Màn hình LCD cảm ứng với màn hình menu tiếng Trung;
•  Ống X-quang: Ống gốm kim loại;
•  Phương pháp cung cấp điện ống X-quang: Điện áp không đổi;
•  Phạm vi điều chỉnh điện áp ống X-quang: 120 đến 300kV;
•  Bước điều chỉnh điện áp: 1kv/bước;
•  Dòng điện ống X-quang: 0.5 - 3.0mA;
•  Bước điều chỉnh dòng điện: 0.1mA/bước;
•  Cài đặt thời gian phơi sáng tối đa: 0.1 đến 60 phút (chính xác đến 0.1 phút);
•  Công suất ống X-quang tối đa: 900W;
•  Tần số làm việc: 100kHz;
•  Kích thước tiêu điểm: 3.0mm (theo tiêu chuẩn EN12543);
•  Độ dày xuyên thấu: 70mm (tiêu cự 600mm, thời gian phơi sáng 20 phút, mật độ 2.0D);
•  Góc bức xạ: 40°×40°;
•  Bộ lọc bổ sung: Tương đương nhôm 4 mm;
•  Kích thước đầu ống: Φ246×734 (bao gồm vòng cuối);
•  Trọng lượng đầu ống: 22kg;
•  Cáp kết nối: 25m;
•  Cáp nguồn: 10m;
•  Kích thước bộ điều khiển: φ264×458 (bao gồm vòng cuối);
•  Trọng lượng bộ điều khiển: 9.6kg;

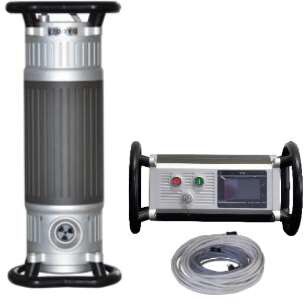

•  Máy tần số cao XXG-H300GP
•  Phương pháp làm mát cực dương: Làm mát bằng không khí cưỡng bức.

10.0 Bò đường ống X-quang tần số cao

Model: HXPC-100A1

Các tính năng hiệu suất chính

•  Dòng điện trực tiếp tần số cao và nguồn điện cao áp;
•  Thân thiện với môi trường, tiết kiệm năng lượng và hiệu quả cao;
•  Đầu ra công suất không đổi;
•  Phơi sáng liên tục mà không cần nghỉ 1:1;
•  Hình ảnh rõ ràng, độ nhạy cao;
•  Điều khiển vận hành đơn giản, dễ học và sử dụng;
•  Có thể được sử dụng kết hợp với DR để phù hợp;
•  Có thể được sử dụng để kiểm tra hình ảnh dựa trên phim một mình;
•  Hệ thống điều khiển lệnh từ tính;
•  Định vị chính xác;
•  Phạm vi đường kính ống phát hiện rộng;
•  Chức năng bảo vệ hoàn chỉnh;
• Dẫn động bốn bánh;
• Kích thước nhỏ gọn và trọng lượng nhẹ;

Các chỉ số kỹ thuật chính

• Phạm vi đường kính ống áp dụng: φ710~φ1219 (mm);
•  Tốc độ bò: 16-18m/phút;
•  Khả năng dốc đứng: ≮40;
•  Nhiệt độ môi trường hoạt động: -40℃~70℃;
•  Độ ẩm môi trường hoạt động: ≮ 90%;
•  Nhiệt độ bảo vệ: 80℃;
•  Nhiệt độ làm việc: -25~70℃;
•  Pin: DC110v / 40Ah (pin lithium);
•  Động cơ: 550W (liên tục);
•  Model: HXPC-100A1
•  Khoảng cách bò: ≮8km (khoảng cách khứ hồi);
•  Chế độ truyền động: mặc định 2 truyền động, 4 truyền động cưỡng bức;
•  Máy phát X-quang: φ295×770 (mm);
•  Trọng lượng: 32kg;
•  Công suất tối đa: 900w;
•  Phạm vi điều chỉnh Kv: 50~300kv ±1kv;
•  Phạm vi điều chỉnh mA: 0.5~3mA;
•  Góc bức xạ: 40°×360°;
•  Tiêu điểm: 1×3.0 (mm);
•  Độ xuyên tối đa: 60mm (A3);
•  Tỷ lệ tải liên tục: 100% ở nhiệt độ môi trường 20℃;
•  Kích thước thân bò: 1.2m×0.38m×0.19m;
•  Trọng lượng: 100kg (thân xe 80kg + pin 20kg);
•  Thời gian phơi sáng: 1~300 giây (có thể điều chỉnh liên tục), chính xác đến 1 giây;
•  Độ trễ trước phơi sáng: 24 giây;
•  Kích thước bộ định vị từ tính: 255×113×155 (mm);
•  Độ xuyên tối đa của bộ định vị từ tính: >34mm;
•  Trọng lượng bộ định vị từ tính: 2.8kg;
•  Lỗi định vị: tốt hơn ±5mm.

11.0 Thanh ray dẫn hướng:

Thông số kỹ thuật: φ510 - φ1219mm.

Cấu hình tiêu chuẩn: 1 chiếc. Các mảnh bổ sung có thể được tùy chỉnh theo yêu cầu.

12.0 Danh sách cấu hình thiết bị:

13.0 Hướng dẫn về các cấu hình liên quan

Tùy chọn 1: Chụp ảnh hai thành -- XR (được trang bị máy định hướng X-quang tần số cao) + DR (được trang bị đầu dò phẳng) + trạm làm việc;

Tùy chọn 2: Chụp ảnh trung tâm - Bò đường ống X-quang tần số cao + DR (được trang bị đầu dò phẳng) + trạm làm việc;

Tùy chọn 3: Chụp ảnh một cánh tay - Máy dò khuyết tật định hướng X-quang tần số cao + Đầu dò phẳng + Trạm làm việc;

14.0 Phần mềm và Xem trước hình ảnh ảnh
