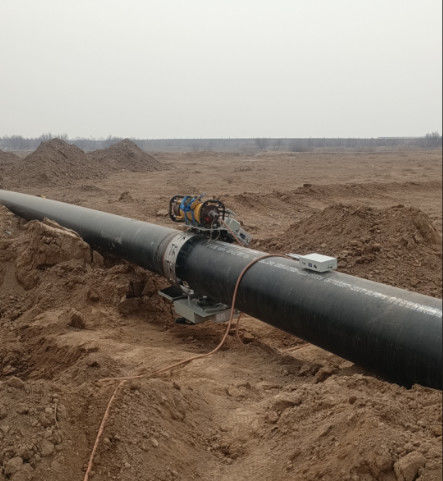

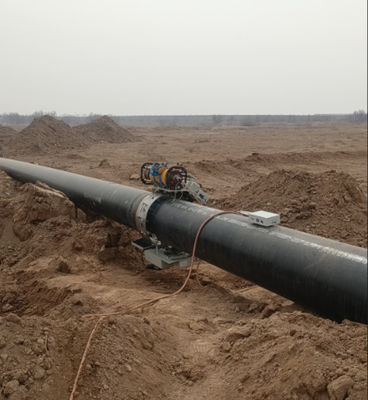

Hệ thống bò tường bên ngoài đường ống 5G Hệ thống điều khiển truyền thông không dây băng tần kép

Hệ thống điều khiển hệ thống liên lạc không dây hai băng tần 5G

1. giới thiệu chung

(1) Thương hiệu thiết bị: HUATEC

(2) Mô hình: HXPC-200A

(3)Tốc độ di chuyển:≥ 100mm/s;

(4) Chế độ đi bộ áp dụng loại đường ray để đảm bảo định hướng dọc của hàn: ± 1mm, định hướng hướng đi bộ

Độ chính xác: ±1mm;

(5) Nó có thể đáp ứng các yêu cầu lái xe của máy chiếu hướng một bóng hai tường cho đường ống đường kính dưới 1600mm;

(6)Sử dụng hệ thống liên lạc không dây hai băng tần 5G, khoảng cách điều khiển: 100 mét(vùng đất mở);

(7) Sử dụng nguồn cung cấp điện pin lithium nhiệt độ thấp tích hợp 36V, dễ thay thế, có thể hoạt động bình thường ở âm 40 °C;

(8)Thời gian làm việc:hơn 8 giờ;

(9) Tiêu thụ năng lượng: ≤ 150W;

(10) Động đồng bộ với phương tiện leo lên tường ống (máy quét phẳng) để hoàn thành các yêu cầu phát hiện bóng đơn DR

2. Máy phát hiện lỗi tia X di động

(1) Tên thiết bị: Máy phát hiện lỗi tia X tần số cao mang theo áp suất không đổi

(2) Mô hình: XXG 300JYGF

(3) ống X: ống kim loại gốm

(4) Chế độ cung cấp điện ống tia X: điện áp không đổi

(5) Phạm vi điều chỉnh điện áp ống tia X: 50-300kV

(6) Bước điều chỉnh điện áp ống: 1kV/bước

(7) Điện ống tia X: 0,5-3,0mA

(8) Bước điều chỉnh dòng ống: 0,1mA/bước

(9) Thời gian phơi sáng tối đa: 99 phút 59 giây

(10) Phạm vi điều chỉnh áp suất cao chậm: 0-99 giây

(11) Sức mạnh tối đa của ống tia X: 900W

(12) Tần số hoạt động: 100kHz

(13) Kích thước tiêu cự: AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm)

(14) Độ dày thâm nhập: 65mm (thép A3, độ dài tiêu cự 700mm, phim HUATEC D7, màu đen âm ≥ 2.0, 10

Tiến trình)

(15) Tốc độ tải tạm thời: 100% (ở nhiệt độ môi trường 20 °C, điều kiện công suất tối đa)

(16) góc bức xạ: 40° x 55°

(17) Bộ lọc bên trong: 1mmBe

(18) Bộ lọc bổ sung: 4mm Tương đương

(19) Kích thước đầu ống: φ295mmx775mm (bao gồm vòng cuối)

(20) Trọng lượng đầu ống: 29kg

(21) Cáp kết nối: 50M

(22) Cáp điện: 10M

(23) Kích thước bộ điều khiển: 465mmx154mmx323mm

(24) Trọng lượng của bộ điều khiển: 11,3kg

(25) Sức mạnh đầu vào: 200-250VAC, 47-400Hz

(26) Phương pháp làm mát anode: làm mát bằng không khí ép

(27) Nhiệt độ môi trường xung quanh cho phép: -20°C~+40°C

3Các phụ kiện tiêu chuẩn bao gồm:

Máy leo tường bên ngoài ống dò bảng DR

Máy chụp X quang ống bên ngoài tường máy leo

Máy phát hiện phẳng kỹ thuật số 1024,76μm,khu vực hình ảnh 233 x 97mm

Phần mềm thu thập và xử lý hình ảnh kỹ thuật số

Máy tính xách tay

Máy phát hiện lỗi tia X tần số cao áp suất không đổi (hướng)

Đường sắt hướng dẫn bò: Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4pcs.
