Thông tin chi tiết sản phẩm:
|
| Phạm vi: | 0-10000 mm, ở vận tốc thép | vận tốc vật liệu: | 100～20000m/giây |
|---|---|---|---|
| Tần số lặp lại xung: | 20-2000Hz | Phạm vi động: | ≥38dB |
| Độ tuyến tính: Ngang: | +/-0,2%, Dọc: 2,0%, Độ chính xác của bộ khuếch đại +/-1 dB | ||
| Làm nổi bật: | Máy phát hiện lỗi siêu âm tốc độ cao,Máy dò khuyết tật ghi hình video thời gian thực,Thiết bị kiểm tra không phá hủy FD203 |
||

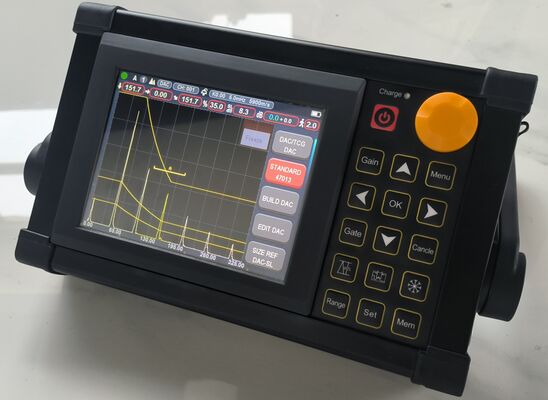

FD203 High Speed Real-time Video Recording Máy phát hiện lỗi siêu âm
★ Người dùng thân thiện đối thoại tương tác giúp các hoạt động như Calibration, làm đường cong, vv
★ Tất cả các công cụ bạn cần: DAC, AVG, TCG, AWS.
★ Tần số lặp lại xung: 20-2000Hz điều chỉnh chính xác, quét tốc độ cao, không bỏ lỡ.
★ Tỷ lệ tín hiệu cao với tiếng ồn, tiếng vang rõ ràng và ổn định, thiết kế chống tiếng ồn, hoàn hảo cho điều kiện làm việc khó khăn.
★ AD 12 chữ số, lấy mẫu tốc độ cao dẫn đến sơ đồ vang vọng tốt hơn với tất cả các chi tiết.
★ Có thể sử dụng tần số thăm dò 20M hoàn hảo.
★ Tốc độ cao thời gian thực phát hiện lỗi ghi hình.
★ IP65 tiêu chuẩn. hợp kim + silic gel vỏ, chống nước và bụi, vững chắc và lâu dài mãi mãi. hỗ trợ damping làm cho nó đứng ở bất kỳ góc nào.
★ Pin hoạt động 15 giờ với một lần sạc. Mỗi pin có điều khiển sạc riêng để với hai pin nó có thể hoạt động quanh giờ.
Thông số kỹ thuật
| Phạm vi |
0-10000 mm, ở tốc độ thép |
| Tốc độ vật liệu | 100️20000m/s |
| Tần số lặp lại xung | 20-2000Hz |
| Phạm vi động | ≥38dB |
| Tính tuyến tính: ngang | +/- 0,2%, Dọc: 2,0%, Độ chính xác của khuếch đại +/-1 dB |
| Sức mạnh giải quyết | >40dB ((5P14) |
| Sự nhạy cảm còn lại | > 66dB |
| Từ chối (dẹp) | 0 đến 80% chiều cao toàn màn hình |
| trí nhớ |
1000 A biểu đồ 500 thiết lập độc lập, bất kỳ tiêu chí có thể được nhập tự do, chúng tôi có thể làm việc trong cảnh mà không có khối thử nghiệm |
| Chế độ thử nghiệm | Đèn xung, yếu tố kép và truyền thông qua |
| Loại thăm dò | Đường thẳng đơn, góc đơn, đường thẳng kép, góc kép, qua, bò, bề mặt |
| Các màn hình cổng | Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét |
| Nhu cầu năng lượng |
AC Main 100-240 VAC, 50-60 Hz |
| Đơn vị | Inch hoặc mm |
| Hiển thị sự chậm trễ | -20 đến 3400 μs |
| Sự chậm trễ của tàu thăm dò / Trả phí không |
0 đến 99,99μs |
| sức mạnh |
Bộ pin Li-ion có thể sạc lại nội bộ 7,2V với 7800 mAh Thời gian hoạt động danh nghĩa 15 giờ tùy thuộc vào độ sáng của màn hình Thời gian sạc thông thường 4 giờ |
| kích thước |
H×W×D(mm):240×150×50 (mm) Trọng lượng:1.4kg |
| Nhiệt độ |
Nhiệt độ hoạt động: -10°Cđến 50°C Nhiệt độ lưu trữ: -30°Cđến 50°C |
| Năng lượng xung | 70V, 100V, 200V, 300V, 400V, 500V có thể chọn |
| Việc sửa đổi | Phân sóng dương, phân sóng âm, làn sóng đầy đủ, Hệ thống RF |
| băng thông (bandpass của bộ khuếch đại) | 0.2 đến 20 MHz |
| Các màn hình cổng | Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét |
| Nhạy cảm | 110 dB tối đa ở độ phân giải có thể chọn 0.1, 1.0, 2.0, 6,0 dB |
| Kết nối bộ chuyển đổi | LEMO 01 |
Chức năng
️ Hiển thị tự động vị trí chính xác của lỗi ((thâm sâu d,mức độ p,khoảng cách s,chiều rộng,sz dB,ф).
¢ Định kích thước khiếm khuyết: Định kích thước khiếm khuyết tự động bằng cách sử dụng AVG hoặc DAC/TCG, báo cáo tốc độ chấp nhận hoặc từ chối khiếm khuyết.
️ tự động hiệu chuẩn của bộ chuyển đổi Điểm không, góc, cạnh phía trước và vật liệu Tốc độ (V2 và hai lỗ).
- Dễ dàng để tạo và sử dụng DAC / TCG và AVG để đánh giá tiếng vang, đường cong có thể được sửa đổi và bù đắp.
Kết nối U-Disk, đơn vị có thể nhận được bộ nhớ không giới hạn.
- Tự động tạo video của quá trình thử nghiệm và chơi; đĩa nhớ có thể lưu trữ video thử nghiệm không giới hạn thời gian (Tự chọn)
️ Quét màu B. (( Tùy chọn))
Có 15 tiêu chuẩn trong đơn vị.
Kết nối răng xanh với thiết bị di động để tạo và in báo cáo phát hiện tại chỗ.
AWS D1.1.
Khả năng điều chỉnh bề mặt cong.
️ Chức năng đo chiều cao nứt.
¢ Phương tiện phóng to:phân bố phạm vi cửa trên toàn bộ chiều rộng màn hình.
️ Chức năng tăng tự động.
¢ Bảng bọc: Hiển thị đồng thời A-scan trực tiếp ở tốc độ cập nhật 70 Hz và bìa của A-scan
️ Giữ đỉnh: So sánh hình dạng sóng đỉnh đông lạnh với A-Scans trực tiếp để dễ dàng giải thích kết quả thử nghiệm.
️ Scan Freeze:Display freeze giữ dữ liệu hình sóng và đường đi âm thanh.
¢ Cảnh báo: Beep và LED.
️ Đồng hồ thời gian thực.
- Đơn giản thôi.
Đánh dấu bắt giữ.
Màu vang trong cổng.

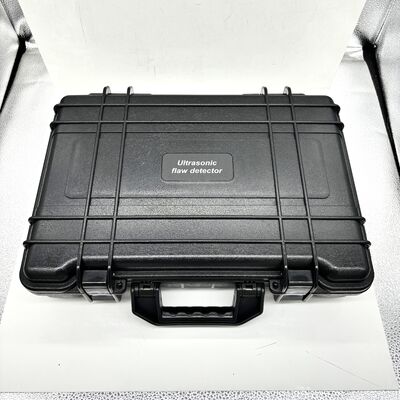

Bộ công cụ cơ bản
1. máy dò lỗi siêu âm di động FD203
2. Bộ chuyển đổi chùm thẳng (2.5 MHz, Φ20)
3. Máy chuyển quang góc (4 MHz, 8 mm × 9 mm, 60°)
4. Kết nối cáp cho bộ chuyển đổi (Q9-C9 và C9-C5)
5. Bộ pin Li-ion có thể sạc lại, 8 amp giờ
6. nguồn cung cấp điện / bộ sạc
7. Hướng dẫn sử dụng bằng tiếng Anh
