Thông tin chi tiết sản phẩm:
|
| Accuracy: | Resolution up to 0.01μm, indication error ≤±10% | ||
|---|---|---|---|
| Làm nổi bật: | Bộ cảm biến độ thô bề mặt TS131,Máy kiểm tra độ thô của rãnh sâu,Thiết bị thử nghiệm không phá hủy với bảo hành |
||

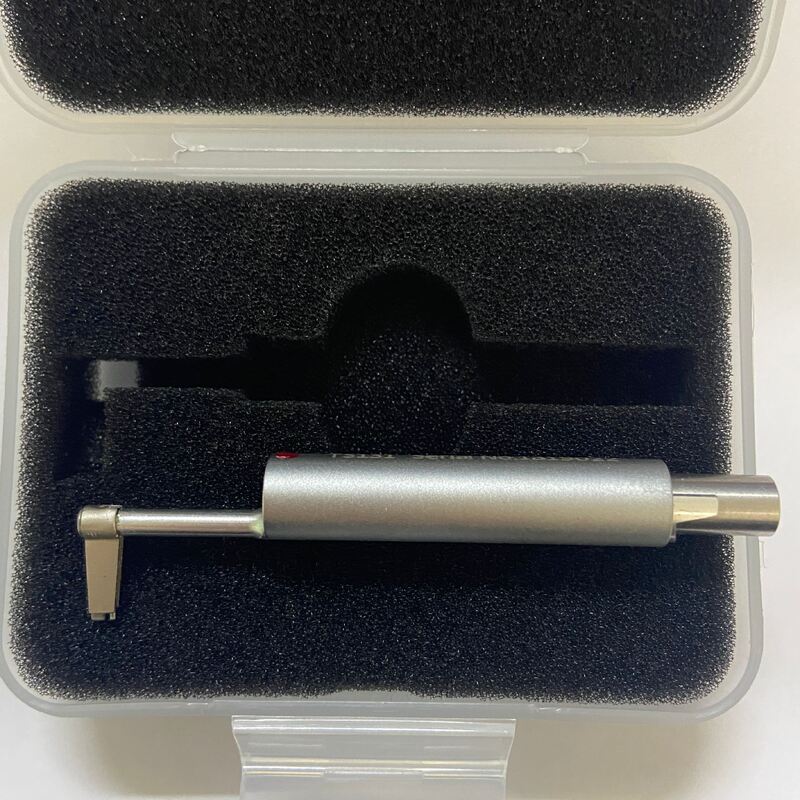

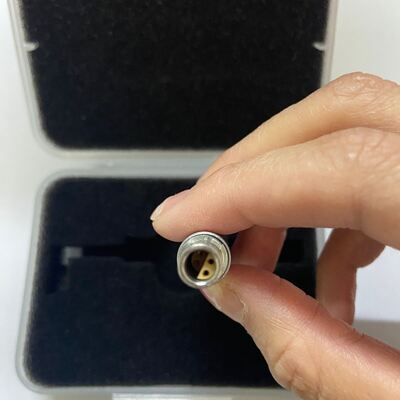

TS131 Thiết bị cảm biến Groove Deep
Các cảm biến rãnh sâu phù hợp để đo độ thô bề mặt của rãnh với chiều rộng lớn hơn 3 mm và độ sâu dưới 10 mm, hoặc các bậc thang có chiều cao dưới 10 mm.Chúng là các công cụ chuyên dụng để đo bề mặt hình học phức tạp trong sản xuất chính xácDưới đây là thông tin cốt lõi:
Đặc điểm chính và phạm vi ứng dụng
1. Vị trí đo
Các rãnh sâu, bậc thang, rãnh hẹp và các khu vực khác mà các cảm biến thông thường không thể tiếp cận.
· Tương thích với phép đo bề mặt phẳng và hình trụ (yêu cầu sử dụng với một nền tảng đo lường).
2Các thông số kỹ thuật
| Yêu cầu về chiều rộng khe | > 3mm (một số mô hình hỗ trợ > 2mm) |
| Giới hạn chiều sâu hầm/độ cao bước | < 10mm (< 3mm cho một số mô hình). |
| Độ chính xác | Độ phân giải lên đến 0,01μm, lỗi chỉ thị ≤ ± 10% |
| Stylus | Vật liệu kim cương, góc nón 90 °, bán kính đầu 5μm, đo lực < 4mN |
3Các lĩnh vực ứng dụng
· Sản xuất điện tử: Khám phá độ thô của các quả cầu hàn trên đệm chip BGA (trượt tiêu chuẩn có thể dẫn đến hàn sai và can thiệp EMI).
· Xử lý cơ khí: phụ tùng ô tô, các bộ phận chính xác hàng không vũ trụ, khuôn, v.v.
Các biện pháp phòng ngừa sử dụng
· Bảo vệ bút chì: Tránh va chạm trong khi lắp đặt và nhẹ nhàng đẩy nó vào.
· Kiểm tra: Sử dụng một tấm kiểm tra tiêu chuẩn và đảm bảo rằng vị trí của bút là trong vòng hai phân vùng trên và dưới "0" trước khi đo.
· Chọn phạm vi: Bắt đầu từ phạm vi tối thiểu và tăng dần khi báo động vượt phạm vi xảy ra.
