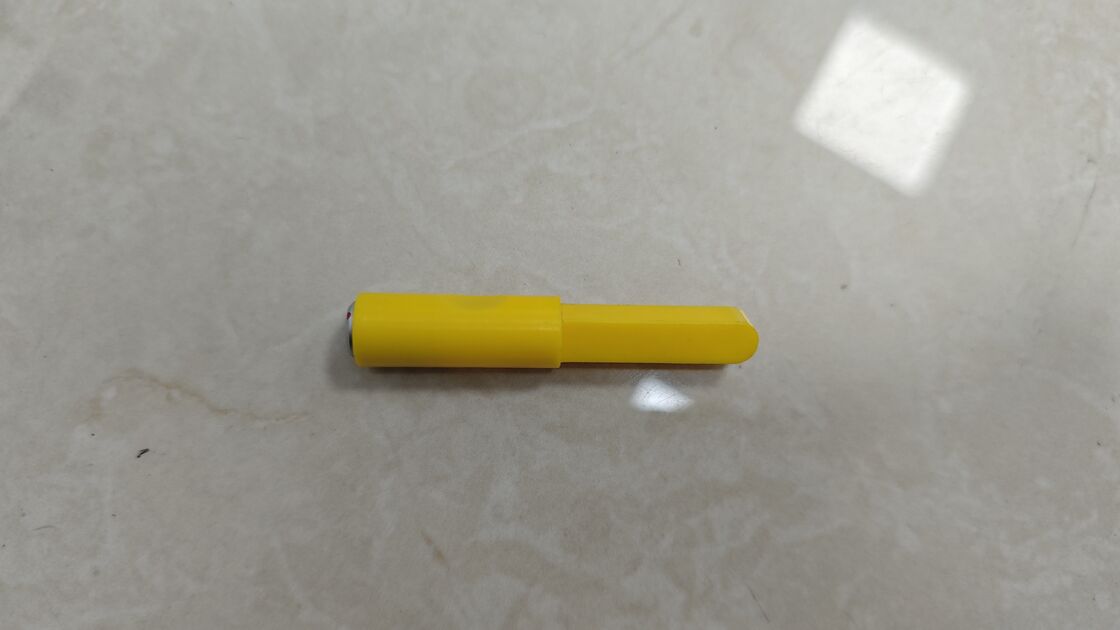

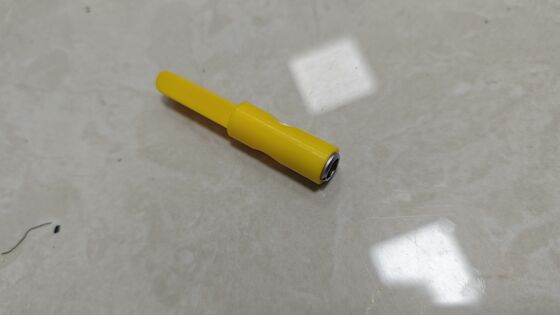

Đầu dò cảm biến mối hàn dòng điện xoáy

Đầu dò cảm biến mối hàn dòng điện xoáy

Giới thiệu về Đầu dò cảm biến dòng điện xoáy

Các nhà nghiên cứu cảm biến của chúng tôi đã phát hiện ra rằng thiết kế đầu dò và cấu trúc đầu dò phù hợp có thể tăng cường các tín hiệu khuyết tật ban đầu khó phát hiện, giúp chúng dễ phát hiện hơn. Sau nhiều năm kinh nghiệm, chúng tôi cẩn thận thiết kế và kiểm soát chặt chẽ chất lượng của các chi tiết để cung cấp nhiều loại đầu dò phát hiện cảm biến dòng điện xoáy hiệu suất cao, có thể thích ứng với việc sử dụng các loại thiết bị phát hiện dòng điện xoáy khác nhau. Khi chọn thiết bị dòng điện xoáy dòng ET và đầu dò phù hợp của nó, hiệu suất phù hợp tốt nhất và độ nhạy phát hiện cao nhất có thể đạt được. Các đầu dò cảm biến chúng tôi cung cấp bao gồm: vi sai, tuyệt đối và phản xạ, cuộn dây thu dẫn động. Thông thường, dòng đầu dò tiêu chuẩn có thể đáp ứng hầu hết các nhu cầu ứng dụng của khách hàng, chẳng hạn như phát hiện và đánh giá khuyết tật bề mặt, phát hiện vết nứt thành trong lỗ bu lông, vết nứt ăn mòn và mỏng do mài mòn của ống trao đổi nhiệt, ăn mòn cấu trúc nhiều lớp và phát hiện vết nứt mối hàn sắt từ.

Lựa chọn cảm biến đầu dò

Khi khách hàng có yêu cầu thử nghiệm đặc biệt hoặc không quen thuộc với các thông số kỹ thuật và lựa chọn chức năng của đầu dò, vui lòng cung cấp các thông tin sau và chúng tôi sẽ cung cấp các lựa chọn được đề xuất: 1. Vật liệu và xử lý nhiệt của phôi được kiểm tra; 2. Kích thước vật lý, bề mặt và điều kiện cuối của vật liệu của phôi được kiểm tra; 3. Nhà sản xuất và kiểu máy của các thiết bị được sử dụng để thử nghiệm; 4. Nội dung và tiêu chuẩn của các hạng mục thử nghiệm; 5. Tốc độ hoặc nhịp điệu phát hiện. Đầu dò có thể được chia thành hai loại dựa trên tín hiệu đầu ra của cuộn dây phát hiện: tham số và biến áp. Tần số chung là 10Hz-10MHz. Theo các vật liệu thử nghiệm khác nhau, người ta có thể chọn có cuộn dây kích thích hay không.

Các loại cảm biến đầu dò

Theo yêu cầu thử nghiệm, có thể cấu hình các đầu dò khác nhau: kiểu điểm, phẳng, đầu dò cong/định hình, đầu dò kiểu xuyên trong/ngoài, đầu dò xoay, phân loại vật liệu độ cứng, độ dẫn điện, đầu dò đo độ dày lớp phủ. Đầu dò thử nghiệm tùy chỉnh phù hợp nhất với nhu cầu thử nghiệm sản phẩm của khách hàng.

Việc sử dụng cảm biến đầu dò

Một đầu dò dòng điện xoáy điển hình có một góc phát hiện nhất định. Theo yêu cầu phát hiện, góc đầu dò được điều chỉnh theo hướng chuyển động tương đối giữa phôi và đầu dò. Bề mặt phát hiện của đầu dò vuông góc với bề mặt của phôi được thử nghiệm (kiểu đặt, đầu dò điểm). Trong quá trình phát hiện, đầu dò và phôi duy trì tốc độ tương đối đồng đều và khoảng cách nâng tương đối ổn định. Khoảng cách nâng tốt nhất thường là từ 0.2-0.8mm. Phạm vi khuếch đại của thiết bị cần được điều chỉnh theo các khoảng cách nâng khác nhau.

Quy trình điều chỉnh:

1. Đặt các mẫu tiêu chuẩn;

2. Đặt hướng di chuyển của đầu dò và lắp đặt theo chiều dọc;

3. Điều chỉnh khoảng cách nâng lên 0.2-0.8mm (tùy thuộc vào độ nhám bề mặt và dung sai kích thước của phôi);

4. Chạy phần mềm, điều chỉnh tần số và độ khuếch đại cho đến khi các báo động khuyết tật tiêu chuẩn ở vị trí quan trọng. (Nếu đầu dò được nâng quá gần, nó sẽ tạo ra trạng thái bão hòa tín hiệu và nếu quá xa, nó sẽ tạo ra độ nhạy kém).

Sử dụng dây đầu dò

Theo các giao diện khác nhau của thiết bị, các cấu trúc khác nhau được sử dụng để tạo dây đầu dò. Nói chung, khi tạo dây đầu dò, cần phải biết giao diện thiết bị và định nghĩa giao diện, đồng thời tạo dây đầu dò theo các định nghĩa khác nhau.
