Thông tin chi tiết sản phẩm:
|
| Băng thông: | 2,5 MHz～6 MHz | truyền: | ±600V_400Hz_125ns |
|---|---|---|---|
| Nhận được: | Tự động 0 ~ 96dB, Bước 1dB | Độ chính xác của phép đo: | ± 0,01mm |
| Phạm vi hiệu quả: | 0,75～1280mm | Phạm vi vận tốc âm thanh: | 400 ～ 9999 m/s |
| Khoảng cách nâng: | 5 mm (nhôm), 4 mm (thép carbon), 3 mm (thép không gỉ) | Chế độ đo lường: | Động hưởng đơn (I-E), Động hưởng đôi (E-E) |
| Giao tiếp: | RS-485 hoặc USB2.0 | Màn hình hiển thị: | 1,47 inch 320 × 172 IPS_LCD |
| Làm nổi bật: | Máy đo độ dày siêu âm điện từ,Máy đo độ dày bù nhiệt,Thiết bị đo độ dày xuyên lớp phủ |
||

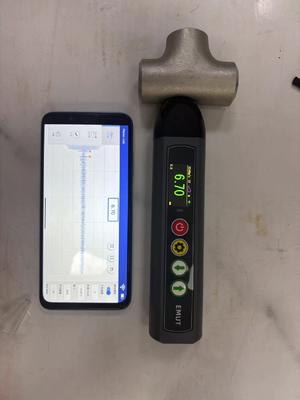

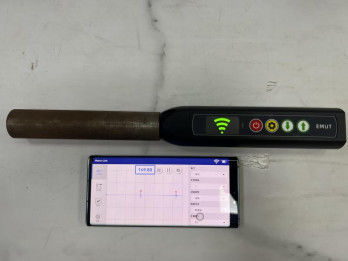

Lớp phủ xuyên thấu bù nhiệt TG-14 Máy đo độ dày siêu âm điện từ
Máy đo độ dày siêu âm điện từ TG-14+ là một thiết bị đo độ dày siêu nhỏ, không tiếp xúc, không cần chất kết nối âm thanh và có thể đo độ dày của vật liệu kim loại hoặc vật liệu dẫn từ.
Thông số cơ bản:
| lấy mẫu | 80MSPS |
| băng thông | 2.5MHz～6MHz |
| truyền | ±600V_400Hz_125ns |
| độ lợi | Tự động 0 ~ 96dB, bước 1dB |
| Độ chính xác đo | ±0.01mm |
| phạm vi vận tốc âm thanh | 400～9999 m/s |
| Phạm vi hiệu quả | 0.75～1280 mm |
| Cấp độ trung bình | L, M, H Có thể điều chỉnh ba cấp |
| Khoảng cách nâng | 5mm (nhôm), 4mm (thép carbon), 3mm (thép không gỉ) |
| Phạm vi đo | Đo thép carbon — 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| Loại đo | Nhôm, đồng, sắt, thép carbon, thép đúc, thép hợp kim, thép không gỉ, hợp kim titan và các vật liệu kim loại khác |
| Kênh đo | 2* Mảnh mỏng, mục đích chung, thanh |
| Chế độ đo | Dội âm đơn (I-E), Dội âm kép (E-E) |
| Mẫu tìm kiếm | Biên giới - biên giới, đỉnh - đỉnh, đỉnh - biên giới |
| Chức năng phụ trợ | Tự động đóng băng, tự động tăng độ lợi, tự động ngủ, hiển thị dạng sóng A-scan, điện thoại kết nối Wi-Fi |
| Chức năng hiệu chỉnh | Điều chỉnh chiều cao cổng, điều chỉnh làm trống trễ, điều chỉnh độ lợi thủ công, hiệu chuẩn vận tốc âm thanh, bù nhiệt độ cao |
| Giao tiếp | RS-485 hoặc USB2.0 |
| Bộ sạc | 5V2A, Giao diện Type-C tiêu chuẩn |
| Màn hình hiển thị | 1.47 INCH 320× 172 IPS_LCD |
| Kích thước thân máy | 178.4 mm× 42 mm× 32 mm |
| Thời lượng pin | Pin lithium 3.7V 3400mAh trong 6 giờ |
| Trọng lượng | Vỏ kim loại: 358g Vỏ phun: 255g C phun + tháo nhanh: 289g |
Cấu hình tiêu chuẩn
| Số sê-ri | Tên | Số lượng | Đánh dấu |
| 1 | Máy chủ | 1 | |
| 2 | Đầu dò nhiệt độ bình thường | 1 | 4MHz,42mm*32mm |
| 3 | Cáp sạc | 1 | |
| 4 | Phích cắm sạc | 1 | |
| 5 | Hướng dẫn sử dụng | 1 | |
| 6 | Khối thử nghiệm đế sắt | 1 | |
| 7 | Khối thử nghiệm đế nhôm | 1 | |
| 8 | Hộp đóng gói | 1 |
Các mặt hàng tùy chọn (có thể đặt hàng theo yêu cầu, không bao gồm trong cấu hình tiêu chuẩn)
| SN. | Tên | Số lượng | Đánh dấu |
| 1 | Đầu dò nhiệt độ cao | 1 | 4MHz,Φ33mm*40mm |
| 2 | Đầu dò nhiệt độ bình thường đường kính nhỏ | 1 | 4MHz,Φ13mm*36mm |
| 3 | Đầu dò nhiệt độ bình thường đường kính lớn | 1 | 4MHz,Φ40mm*60mm |
| 4 | điện thoại di động | 1 | Điện thoại hỗ trợ Android và HarmonyOS |
| 5 | Pad | 1 | Hỗ trợ Android, HarmonyOS Pad |
| 6 | đồng hồ | 1 | Đồng hồ hỗ trợ Android và HarmonyOS |
| 7 | Phần mềm máy tính trên | 1 | Phần mềm APP |
Đặc điểm của thiết bị
l kích thước nhỏ, dễ mang theo
l Yêu cầu về bề mặt phôi không cao, bề mặt thô ráp không cần xử lý mài, có thể đo không tiếp xúc
l Nó không nhạy cảm với lớp phủ và có thể được sử dụng để đo độ dày của các bộ phận được phủ
l Không cần bộ ghép âm, có thể đo độ dày của phôi nhiệt độ cao và có thể thực hiện bù nhiệt độ
Tính năng chung:
A. Thiết bị bao gồm một máy chủ và một điện thoại di động, được kết nối không dây thông qua Wifi
B, thiết bị áp dụng nguyên tắc siêu âm điện từ, quá trình kiểm tra không cần đánh bóng bề mặt của phôi, không cần chất kết nối
C, đầu dò và máy chủ được tích hợp, đầu dò có thể thay thế
D, kết nối với điện thoại di động, máy tính bảng sau khi quét A, quét B hai chức năng
E, loại đầu dò có thể cấu hình: đầu dò (≤80℃, đo ngắn hạn), đầu dò nhiệt độ cao (≤800℃, đo ngắn hạn)
F, tay cầm nhiệt độ cao có thể cấu hình: tay cầm ngắn (để đáp ứng các yêu cầu kiểm tra lên đến 350℃, đo ngắn hạn), tay cầm dài (để đáp ứng các yêu cầu kiểm tra lên đến 800℃, đo ngắn hạn)
