Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy phân tích độ rung | Sự chính xác: | ± 5% |
|---|---|---|---|
| Bộ sạc: | 8.V, 2A | Chức năng chính: | Đồng bộ một kênh hoặc đa kênh |
| Làm nổi bật: | Máy phân tích rung động bốn kênh,Máy phân tích rung với cổng vào đa năng,Thiết bị kiểm tra không phá hủy đa chức năng |
||

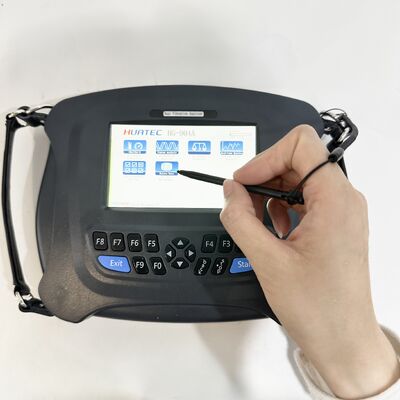

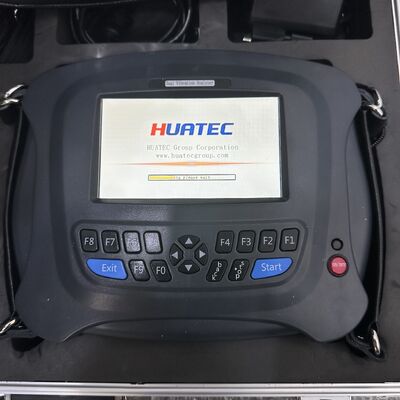

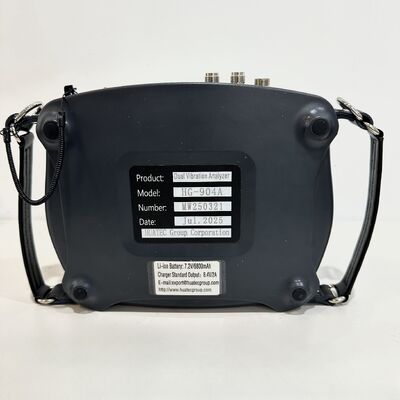

Có Cổng Đầu Vào Linh Hoạt Có Thể Kết Nối Với Nhiều Loại Cảm Biến Khác Nhau Máy Phân Tích Rung Đa Chức Năng Bốn Kênh
HUATEC HG-904A Dụng cụ đa chức năng bốn kênh, có cổng đầu vào linh hoạt có thể kết nối với nhiều loại cảm biến khác nhau. Nó sử dụng các công nghệ vi điện tử, phân tích tín hiệu và chẩn đoán lỗi tiên tiến, tích hợp khả năng giám sát tình trạng thiết bị và chẩn đoán lỗi vào một thiết bị duy nhất.
Dụng cụ phân tích bao gồm chức năng thu thập dữ liệu rung bốn kênh, có thể hoàn thành việc đo rung tại chỗ và tự động lưu trữ hàng chục nghìn giá trị đặc trưng rung và phổ của các điểm đo. Nó cũng có thể hiển thị đồng bộ một đến bốn kênh dạng sóng và phổ tại chỗ. Ngoài ra, nó có thể đóng vai trò là một máy dò mất cân bằng, hoàn thành việc xác minh cân bằng động một và hai mặt tại chỗ.
BT4 & IP54
Xin lưu ý: Có sự khác biệt lớn về cấu hình phần cứng giữa kênh bốn và kênh đôi.
| Chức năng chính | Mô hình | |
| mô hình | HG-904A4 | HG-904A2 |
| Số lượng kênh | bốn kênh | kênh đôi |
| Các chức năng chính | ||
|
1, Kiểm tra đồng bộ ba kênh, với các giá trị gia tốc, vận tốc, độ dịch chuyển và giá trị bao quanh trục được thu thập đồng thời từ mỗi kênh, cũng như biểu đồ phổ tần số của các thông số báo động.
|
CÓ | 1 kênh |
| 2, Thu thập đồng bộ một kênh hoặc đa kênh của bất kỳ thông số nào, bất kỳ dải tần số nào và bất kỳ biểu đồ nào. | 1 hoặc 2 hoặc 3 hoặc 4 kênh | 1 hoặc 2 kênh |
| 3, Vết trục, phân tích khởi động-dừng, kiểm tra va đập. | CÓ | KHÔNG |
| 4, Giám sát thời gian thực các giá trị phần cứng và phân tích thời gian thực các biểu đồ xu hướng cho bất kỳ thông số nào và bất kỳ dải tần số nào; phân tích thời gian thực phổ tần số và dạng sóng. | 1 hoặc 2 hoặc 3 hoặc 4 kênh | 1 hoặc 2 kênh |
| 5, Công nghệ giám sát xung va đập ổ lăn (đánh giá bôi trơn và va đập ổ) | Tùy chọn (Ghi chú đặt hàng) | Tùy chọn (Ghi chú đặt hàng) |
| 6, Cân bằng 1 hoặc 2 mặt phẳng | CÓ | CÓ |
| 7, Hệ thống phân tích phần mềm quản lý thiết bị | CÓ | CÓ |
| 8, Có thể kết nối với ICP, cảm biến sạc, cảm biến dịch chuyển dòng xoáy, cảm biến tốc độ điện từ | CÓ | CÓ |
| 9, Phân tích pha tương đối | Tùy chọn (Ghi chú đặt hàng) |
Tùy chọn (Ghi chú đặt hàng) |
Chức năng chính

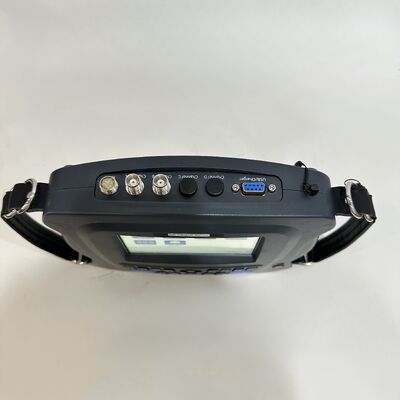

Cổng đầu vào đa chức năng cho các cảm biến khác nhau: (Điện áp, Điện từ, Dòng xoáy, ICP)
-- Màn hình màu 5 inch với giao diện tiếng Trung để hiển thị rõ ràng và đẹp mắt
-- Dung lượng lưu trữ lớn với ổ cứng 16GB có thể tự động lưu trữ hàng chục nghìn giá trị đặc trưng rung và phổ của các điểm đo
-- Thu thập đồng bộ bốn kênh với lấy mẫu AD 24 bit
-- Phổ FFT 1600,3200,6400 hoặc 12800 dòng
-- Giao diện giao tiếp USB 2.0 với màn hình menu kiểu Windows hoàn toàn mới bằng tiếng Trung để dễ dàng vận hành hơn
-- Tần số phân tích lên đến 35 KHZ với 8 cấp độ tùy chọn
-- Phân tích động tốc độ cao đầy đủ chức năng, bao gồm phổ biên độ, phổ công suất, phổ logarit, v.v.
-- Hiển thị các giá trị đặc trưng miền thời gian khác nhau, bao gồm giá trị đỉnh, giá trị đỉnh-đỉnh, giá trị hiệu dụng, hệ số đỉnh, độ lệch, độ nhọn, v.v.
-- Nhiều chức năng phân tích và chẩn đoán: phân tích ổ trục/bánh răng (phân tích giải điều chế bao) chẩn đoán lỗi, (kiểm tra gõ) chẩn đoán tần số tự nhiên, v.v.
-- Lưu trữ và phát lại dữ liệu/bản ghi để cân bằng rôto
-- Trọng lượng thử nghiệm có thể được chọn để loại bỏ hoặc giữ lại và chất lượng của nó có thể được ước tính
-- Vận hành cân bằng có độ chính xác cao với cân bằng nhanh để đo và hiển thị các giá trị rung, biên độ, pha
-- Phát hiện và chẩn đoán các lỗi ổ trục/bánh răng bằng cách sử dụng giải điều chế bao phần cứng
-- Đo tốc độ, đo tiếng ồn, đo pha, chẩn đoán pha
-- Cài đặt thủ công ngưỡng kích hoạt (lớn, vừa, nhỏ)
-- Nó có thể được trang bị phần mềm EMD của hệ thống quản lý thiết bị (bao gồm cơ sở dữ liệu ổ trục)
Thông số kỹ thuật phần cứng
| Thống kê | đặc điểm kỹ thuật |
| Mô hình | HG-904A4 bốn kênh / HG-904A2 hai kênh |
| Số lượng kênh | Bốn kênh rung, một kênh máy đo tốc độ |
| Các chức năng chính | Thu thập đồng bộ một kênh hoặc đa kênh của các thông số khác nhau bao gồm gia tốc, vận tốc, độ dịch chuyển và bao trục |
| độ chính xác | ±5% |
| Chuyển đổi A/D | Lấy mẫu AD 24 bit |
| Màn hình LCD | Hỗ trợ nhập màn hình cảm ứng, màn hình 5 inch màu |
| Phạm vi máy đo tốc độ | 120—12000 vòng/phút |
| phạm vi nhiệt độ của dụng cụ | -20—55°C |
| phạm vi nhiệt độ của cảm biến | -20°—120°C |
| Pin sạc | Pin lithium có thể sạc lại 7.2V, 6800mA; thời gian sạc 7 giờ, thời gian làm việc liên tục 8 giờ |
| Bộ sạc | 8.V, 2A |
| Thư viện chẩn đoán | Cơ sở dữ liệu ổ trục |
| Chức năng và phạm vi đo |
Đồng thời đo bốn giá trị thông số và phổ thông số báo động với độ nhạy 100 mv/g gia tốc 0.1——199.99 m/s² vận tốc 0.1——199.99 mm/s độ dịch chuyển 1um——1999um giá trị bao trục 0.1——30 m/s² |
| Chức năng phân tích phần mềm | Phân tích dạng sóng miền thời gian và phổ rung, phân tích bao, chức năng chẩn đoán lỗi chính xác cho ổ lăn (bốn phần) Chức năng chẩn đoán lỗi riêng biệt: Phần cứng của dụng cụ có chức năng chẩn đoán lỗi riêng biệt để thu thập các phổ thông số khác, cepstrum, phổ logarit và chẩn đoán phổ công suất (thu thập thời gian thực và hiển thị thời gian thực) |
| Dung lượng lưu trữ | 16G |
| Giao diện bên ngoài | Sạc và giao tiếp USB2.0 |
| Chức năng xuất báo cáo | Phát hiện đầu ra báo cáo dữ liệu |
| Phạm vi đáp ứng tần số đo rung: | 2—35KHz |
| Các loại cảm biến có thể kết nối: | Cảm biến gia tốc áp điện, cảm biến ICP, cảm biến vận tốc điện từ, cảm biến dòng xoáy |
Tổng quan về phần mềm
Với sự phát triển nhanh chóng của Internet of Things và các nền tảng dữ liệu lớn, chúng tôi đã tích hợp các ưu điểm chức năng của hệ thống phần mềm hiện có của mình và áp dụng nền tảng Windows.Net 3.5-5.0, bộ Microsoft Visual Studio 2019 và cơ sở dữ liệu MySQL. Việc giao tiếp giữa hệ thống phần mềm và bộ thu sử dụng kiến trúc UDP thống nhất và hệ thống phần mềm được thiết kế với cả phiên bản mạng và phiên bản độc lập. Sau gần một năm nỗ lực, chúng tôi đã ra mắt phiên bản mới nhất của Hệ thống giám sát và chẩn đoán thông minh thiết bị doanh nghiệp (sau đây gọi là hệ thống EMD). Bằng cách sử dụng các ưu điểm về vận hành phần mềm ứng dụng linh hoạt và các công cụ phân tích toàn diện, người dùng có thể giám sát dữ liệu thuận tiện hơn và phân tích nguyên nhân bất thường hiệu quả hơn. Phần mềm hệ thống tương thích với các bộ thu dữ liệu mạng đa kênh, bộ thu giám sát không dây và các máy phân tích cầm tay ngoại tuyến. Trong khi phân tích xu hướng dữ liệu trực tuyến, máy phân tích cầm tay có thể bổ sung việc thu thập dữ liệu để phân tích thiết bị tại chỗ toàn diện hơn, từ đó phân tích toàn diện các xu hướng và bất thường của đơn vị, xác định chính xác nguyên nhân bất thường và tối đa hóa việc bảo vệ thiết bị tại chỗ.
Thông số kỹ thuật phần mềm
| Thống kê | |
| Các chức năng chính |
1. Hệ thống yêu cầu hiển thị đồng thời bốn thông số: gia tốc, vận tốc, độ dịch chuyển và bao trục.
2. Biểu đồ xu hướng cho bất kỳ thông số nào có thể được truy xuất và xem theo lựa chọn thời gian.
3. Biểu đồ xu hướng một thông số, biểu đồ dạng sóng và biểu đồ phân tích phổ tần số có thể được hiển thị trên cùng một giao diện.
4. Bốn biểu đồ xu hướng thông số (gia tốc, vận tốc, độ dịch chuyển và bao trục) có thể được hiển thị trên cùng một giao diện.
5. Ba biểu đồ xu hướng thông số về gia tốc, vận tốc và nhiệt độ (bao gồm biểu đồ phân tích phổ tần số gia tốc và vận tốc) có thể được hiển thị trên cùng một giao diện.
6. Phân tích miền thời gian bao gồm 13 chỉ báo chẩn đoán lỗi nhạy cảm.
7. Chức năng phân tích tự tương quan có sẵn.
Yêu cầu mở rộng chức năng hệ thống: 8. Tham khảo dự đoán tuổi thọ còn lại của ổ trục.
9. Biểu đồ xu hướng và phân tích phổ tần số phải có ý kiến tham khảo tự chẩn đoán.
10. Báo cáo có thể được xuất bằng một cú nhấp chuột.
11. Yêu cầu chức năng chẩn đoán và phân tích đa thông số và đa chiều.
Thống kê trạng thái vận hành và bảo trì hệ thống: 12. Trạng thái báo động được hiển thị.
13. Trạng thái thực hiện kế hoạch được hiển thị.
Quản lý vận hành và bảo trì hệ thống: 14. Trạng thái của bộ thu dữ liệu có thể được xem.
15. Trạng thái thiết bị có thể được xem.
Có thể nhập hàng tồn kho thiết bị bằng một cú nhấp chuột. |
