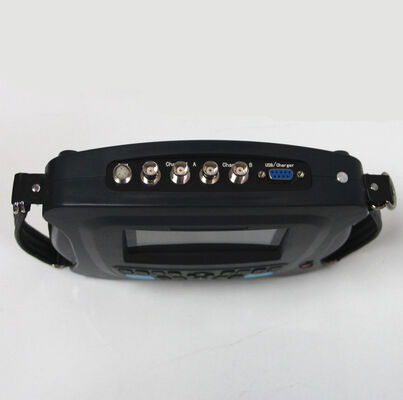

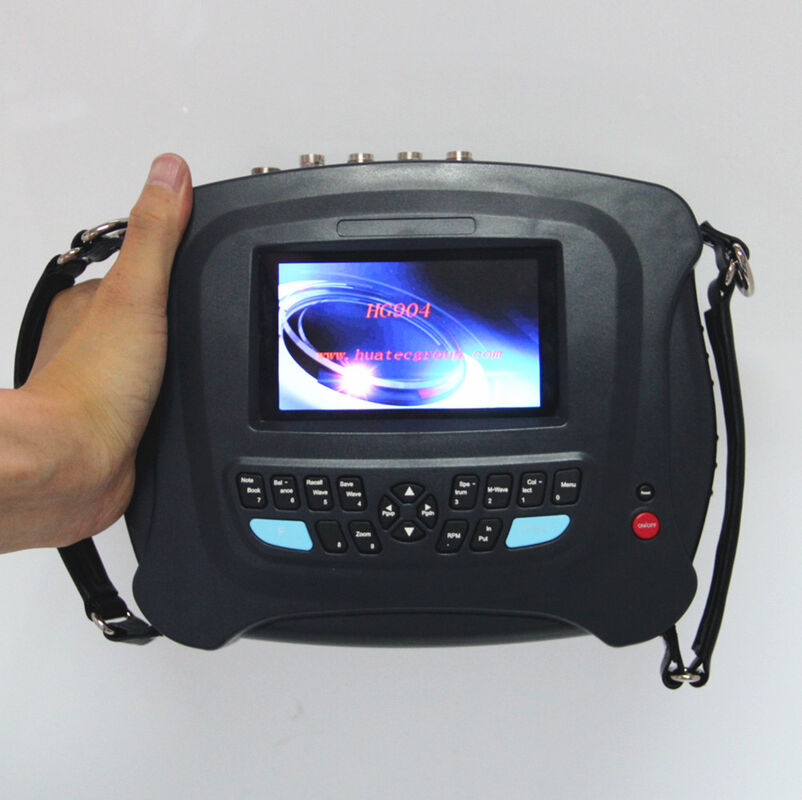

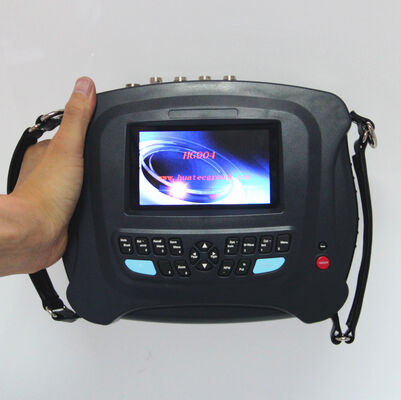

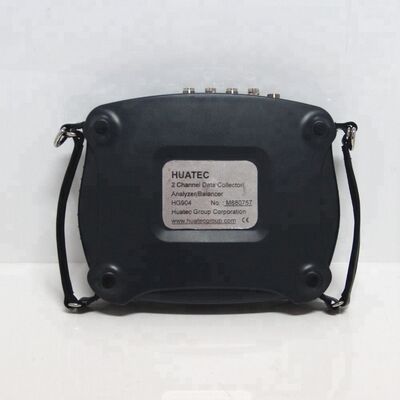

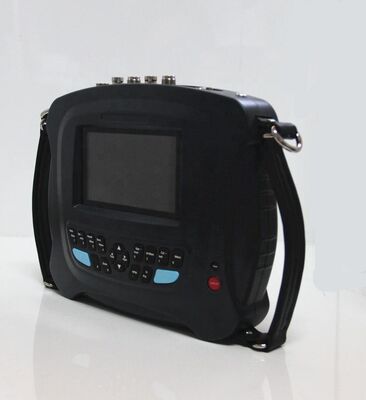

Phân tích rung động 2 kênh thu thập dữ liệu / phân tích / cân bằng

Máy Phân tích Rung 2 Kênh Thu thập/Phân tích/Cân bằng Dữ liệu

Mất cân bằng là một trong những nguyên nhân chính gây ra rung động của máy. Ước tính khoảng 50% các lỗi là do mất cân bằng của rôto. Biện pháp tốt nhất để loại bỏ mất cân bằng cơ học là cân bằng tại chỗ. Máy Phân tích/Cân bằng HG904 đặc biệt hữu ích cho mục đích này. Nó có thể đo cường độ rung; chẩn đoán nguyên nhân rung bằng cách phân tích phổ tần số. Nó cũng có thể được sử dụng để đo tốc độ quay và pha rung, đồng thời tính toán trọng lượng và vị trí mất cân bằng.

Tính năng:

• Dễ sử dụng
• Minh họa vector, quá trình và kết quả cân bằng được hiển thị rõ ràng trong nháy mắt
• Lưu trữ dữ liệu cân bằng của 10 rôto
• Có thể chọn loại bỏ hoặc giữ lại khối lượng thử nghiệm
• Phân rã kết quả cân bằng thành hai vị trí được chỉ định
• Phạm vi trọng lượng thử nghiệm được tính toán theo trọng lượng của rôto, tốc độ quay, bán kính và cấp cân bằng yêu cầu
• Tính hợp lệ của trọng lượng thử nghiệm được đánh giá tự động
• Đo RPM, biên độ và pha
• Phổ FFT 400 dòng tại chỗ và chức năng chẩn đoán
• Thu thập dữ liệu đồng thời hai kênh
• Giải điều chế bao phần cứng để chẩn đoán ổ trục và bánh răng
• Chức năng truyền để đo tần số tự nhiên
• Hiển thị dạng sóng và phổ bằng màn hình LCD lớn
• Lưu trữ các giá trị rung và dạng sóng rung

Điều kiện hoạt động

• Phạm vi nhiệt độ: từ 5°C đến 50°C
• Độ ẩm tương đối: < 85%, không bão hòa
• Không có khí ăn mòn
• Không có trường điện từ mạnh & tác động mạnh

An toàn

HG904 không được phép tiếp xúc với bộ phận đang chạy của máy.

Thông số kỹ thuật

• Phạm vi tốc độ quay để cân bằng động: 70-60.000 vòng/phút
• Có thể chọn tự động và thủ công
• Độ chính xác đo rung: 5 %

• Cảm biến: Gia tốc kế áp điện, Vận tốc từ điện, Độ dịch chuyển dòng xoáy, v.v.
• 8^th-bộ lọc chống răng cưa elip, bộ lọc thông dải RPM
• Tín hiệu đầu vào: Gia tốc kế và điện áp

• Phân tích phổ biên độ: 100 dòng đến 400 dòng (thu phóng), cửa sổ Hanning
• Khoảng tần số phân tích phổ: 100, 200, 500, 1K, 2K, 5K, 10KHz (chỉ dành cho lấy mẫu 1 kênh)
• Lưu trữ dữ liệu: 400 dạng sóng của 1024 điểm và 400 bộ dữ liệu

• Phạm vi biên độ & Đáp ứng tần số để đo rung tổng thể:

• 	Phạm vi biên độ	Đáp ứng tần số
  Độ dịch chuyển	0,003 – 5 mm đỉnh-đỉnh	10 – 500 Hz
  Vận tốc	0,2 – 200mm/s RMS thực	10 – 1000 Hz
  Gia tốc	0,5 – 250m/s2 đỉnh	20 – 5000 Hz
  Bao	0,1 – 20 đơn vị RMS thực	5-1000Hz từ 15-40 KHz
  Điện áp	0,1 – 10V đỉnh-đỉnh	10 – 10000 Hz

• Sổ ghi chú: 10 mã điều kiện để kiểm tra trực quan
• Đầu ra: USB để giao tiếp với PC
• Nguồn: Pin sạc Ni-MH cho 8 giờ hoạt động liên tục, cảnh báo pin yếu
• Môi trường hoạt động: 0~55 ^oC, độ ẩm 90% không ngưng tụ
• Đo tốc độ quay bằng cảm biến tế bào quang điện
• Dải động: 60dB với dải khuếch đại có thể điều chỉnh 48dB
• Kích thước: 21×13×4 cm; Trọng lượng: 1,2 kg (Bao gồm pin)

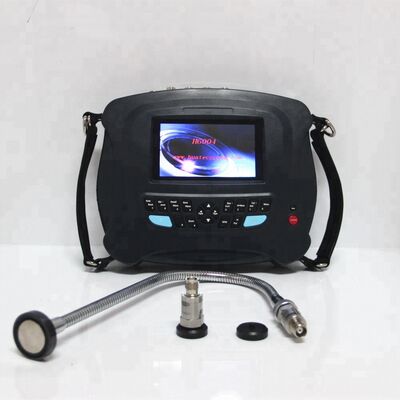

Danh sách đóng gói
Máy thu thập dữ liệu rung HG904 1
Gia tốc kế 2
Giá đỡ từ tính 2
Đầu dò mở rộng bằng thép 1
Bộ sạc pin 1
Cáp gia tốc kế 3
Cáp giao tiếp RS232c 1
Module cân bằng 1
Cảm biến và cáp Tacho/Trigger 1
Bộ giấy phản xạ 1
Hướng dẫn bắt đầu nhanh 1
CD phần mềm 1
Chứng chỉ của HG904 và cảm biến 3
Hộp đựng 1
