Thông tin chi tiết sản phẩm:
|
| Tên: | Máy thu thập ống tia X | Cách sử dụng: | thử nghiệm không phá hủy |
|---|---|---|---|
| Ứng dụng: | Kiểm tra mối hàn đường ống tia X | Bảo hành: | 12 tháng |
| từ chính: | Trình thu thập thông tin đường ống X-Ray NDT | ||
| Làm nổi bật: | Máy dò khuyết tật bằng tia X trong đường ống,Thiết bị kiểm tra ống NDT,Máy dò khuyết tật bằng tia X có bảo hành |
||

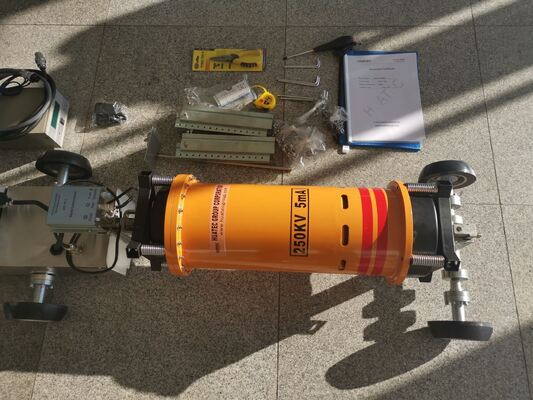

Kiểm tra ống dẫn tia X công nghiệp X-ray Ndt Tube HXPC-100B1
Các sử dụng chính bao gồm:
1. Kiểm tra chất lượng hàn của đường ống
·Kiểm tra các khiếm khuyết bên trong như độ xốp, vết nứt, thiếu hợp nhất, bao gồm rác, v.v. trong các dây hàn đường viền và chiều dọc của đường ống.
2Đánh giá sự ăn mòn và biến dạng của đường ống
·Phát hiện thay đổi độ dày tường đường ống, hố ăn mòn, hư hỏng cơ học hoặc biến dạng.
3Kiểm tra đối tượng lạ hoặc tắc nghẽn bên trong đường ống
·Tìm ra dư lượng slag hàn, công cụ hoặc các vật thể nước ngoài khác bên trong đường ống.
4. Đảm bảo hoạt động an toàn của đường ống
·Thường xuyên hoặc sau khi xây dựng và bảo trì đường ống, tiến hành kiểm tra để đảm bảo tuân thủ các tiêu chuẩn an toàn và ngăn ngừa rò rỉ hoặc tai nạn nổ.
Nguyên tắc hoạt động:
Máy thu thập dữ liệu mang theo một máy X-quang và tự động di chuyển bên trong đường ống để thực hiện chụp X-quang trên hàn hoặc các khu vực đáng ngờ.Hệ thống hình ảnh bên ngoài hoặc đồng bộ (chẳng hạn như máy dò kỹ thuật số DR hoặc phim) ghi lại hình ảnh, được chuyên gia phân tích để tìm ra lỗi.
|
Mô hình Crawler |
HXPC-100B1X |
|
Chiều kính bên trong ống áp dụng |
Φ400-1100 mm |
|
Đường dốc leo núi tối ưu |
12° |
|
phương pháp kiểm soát |
Định vị từ tính |
|
điện áp đầu ra |
150-250 kv |
|
Điện lượng đầu ra |
3 mA |
|
thời gian phơi nhiễm |
0-3 phút |
|
độ chính xác vị trí |
± 5 mm |
|
Tốc độ di chuyển |
12 m/min |
|
Điện áp / công suất pin |
108V/7AH,108V/12AH |
|
Khoảng cách đi bộ không tiếp xúc |
2000m |
|
Độ dày tường áp dụng |
≤ 34mm |
|
Chiều dài tổng thể của máy bò mm |
2100 ((cỗ xe1100mmgiày550mm) |
|
Chế độ lái xe |
Động cơ đơn |
|
Kích thước điểm tiêu cự |
2.0*2.0 |
|
góc bức xạ tia X |
360°*30° |
|
Nhiệt độ môi trường hoạt động |
-20°C đến +75°C |
|
nhiệt độ lưu trữ |
0°C đến +60°C |
|
Độ ẩm môi trường áp dụng |
≤85% |
|
Trọng lượng hộp pin |
21kg,42kg |
|
Trọng lượng máy phát điện |
13kg |
|
Trọng lượng leo núi |
30kg |
|
Khoảng bán kính quay của bộ thu thập thông tin |
>7D |
|
Loại máy phát điện |
HUATEC XXGH-2505cống amic |
X-quang ống Crawler cho ngành công nghiệp hàn kiểm tra
