Thông tin chi tiết sản phẩm:
|
| Tên: | Máy phát hiện lỗi tia X | chức năng: | Kiểm tra đúc, kiểm tra mối hàn công nghiệp |
|---|---|---|---|
| Sử dụng chính: | Phát hiện khuyết tật bên trong của đường ống | Bảo hành: | 12 tháng |
| Làm nổi bật: | Máy phát tia tia X NDT với ống gốm,Máy phát hiện lỗi tia X để kiểm tra hàn,Thiết bị thử nghiệm tia X công nghiệp XXG2505 |
||

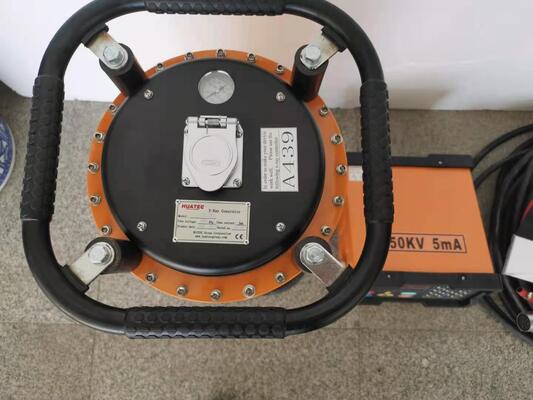

Thiết bị thử nghiệm máy phát tia tia X NDT Máy phát hiện lỗi tia X với ống tia X gốm để kiểm tra hàn công nghiệp XXG2505
Mục đích cốt lõi của máy dò lỗi tia X là sử dụng khả năng thâm nhập của tia X để phát hiện các cấu trúc nội bộ, khiếm khuyết hoặc bất thường mà không làm hỏng vật thể đang được kiểm tra,để tiến hành đánh giá chất lượng, thử nghiệm an toàn, hoặc nghiên cứu khoa học.
Ứng dụng chính là kiểm tra hàn công nghiệp, được sử dụng để phát hiện các khiếm khuyết bên trong như độ xốp, bao gồm rác, thiếu hợp nhất, thiếu thâm nhập, vết nứt, v.v. trong các khớp hàn của đường ống,thùng áp suấtĐảm bảo rằng nó đáp ứng các tiêu chuẩn an toàn và các yêu cầu thiết kế.
·Kiểm tra đúc: Khám phá các khiếm khuyết như co lại, độ xốp, bao gồm, vết nứt, v.v. bên trong đúc kim loại (chẳng hạn như khối xi lanh động cơ, trục bánh xe, thân van),đánh giá mật độ và tính toàn vẹn của chúng
|
TYPE Đề mục |
XXG2505 |
||
|
Độ dày thâm nhập tối đa Thép (A3) |
40mm |
||
|
Khoảng cách tiêu cự |
600mm |
||
|
Thời gian phơi nhiễm |
5 phút. |
||
|
Loại phim |
Thiên Tân III |
||
|
Màn hình tăng cường bằng nhựa chì kép |
0.03 |
||
|
Phòng tối |
20±2°C |
||
|
Phát triển |
5 phút. |
||
|
Màu đen |
1.5 |
||
|
Nhập |
Điện áp (V) |
220V±10% 50-60Hz |
|
|
Công suất (KVA) |
2.5 |
||
|
Sản lượng |
Điện áp ống (KVP) |
150-250 |
|
|
Dòng điện ống (mA) |
5 |
||
|
Sự ổn định |
± 1% |
||
|
X-quang Bơm |
Điểm lấy nét mm2 |
1.0×20. |
|
|
góc bức xạ |
40±5° |
||
|
Nhạy cảm |
k≤1,8% |
||
|
Chế độ hoạt động |
Từng xuyên quaosự thâm nhập, Rthời gian chuyển đổi từ thời gian làm mát là 1:1 |
||
|
X quang Máy điều khiển |
Cấu trúc |
350×290 ×160 |
|
|
Trọng lượng |
11kg |
||
|
Cấu trúc mạch |
Kiểm soát bằng máy vi tính, cấu trúc mô-đun, thông báo bằng giọng nói |
||
|
X-quang Máy phát điện |
Làm mát |
Làm mát không khí ép |
|
|
Khép kín |
SF6 Khép kín khí |
||
|
Áp lực làm việc |
0.35Mpa-0.45Mpa |
||
|
Cấu trúc |
320×320 ×650 |
||
|
Trọng lượng (kg) |
30.5kg |
||
|
Nhiệt độ hoạt động |
-10°C―+40°C |
||
Các khiếm khuyết nội bộ điển hình có thể được phát hiện bằng máy dò lỗi tia X bao gồm:
·Các khuyết tật kiểu khối lượng: lỗ chân lông, khoang co lại, bao gồm rác.
·Các khuyết tật kiểu khu vực: nứt, thiếu hợp nhất, thiếu thâm nhập.
·Hình dạng và kích thước bất thường: biến dạng cấu trúc bên trong, thay đổi độ dày, lỗi lắp ráp (chẳng hạn như các bộ phận bị thiếu hoặc sai vị trí).
·Sự khác biệt về mật độ: Xác định các vật thể nước ngoài có vật liệu hoặc mật độ khác nhau.
