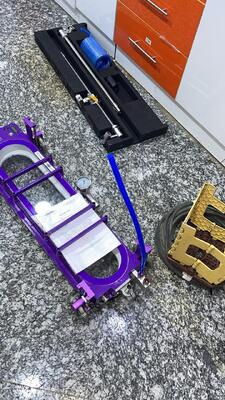

Hệ thống phát hiện rò rỉ hàn trên tấm đáy của bể lưu trữ dầu

Phát hiện rò rỉ mối hàn trên tấm đáy của hệ thống phát hiện rò rỉ mối hàn hộp chân không của bể chứa dầu

1. Giới thiệu sản phẩm

Để cải thiện việc kiểm tra tổng thể bể chứa dầu, công ty chúng tôi đã thiết kế và phát triển đặc biệt một loạt các hệ thống phát hiện chân không để phát hiện rò rỉ mối hàn trên tấm đáy của bể chứa dầu.

Hệ thống phát hiện chân không di động, tiêu chuẩn có thể phát hiện mối hàn chồng/mối hàn đối đầu trên tấm đáy của bất kỳ kích thước bể chứa nào và mối hàn vòng (mối hàn góc) trên tấm đáy của bể chứa có đường kính lớn hơn 5 mét. Để đánh giá tính toàn vẹn của các mối hàn khác nhau, hệ thống phát hiện hộp chân không của chúng tôi là một phương pháp phát hiện hiệu quả, nhanh chóng và tiết kiệm, và tỷ lệ phát hiện ăn mòn xuyên/lỗ thủng không dưới 95%.

2. Tính năng đặc biệt

1) Mẫu thông thường thường sử dụng tay để ấn hộp, vì vậy sẽ rất mệt mỏi, chúng tôi đã cải tiến cần phải cúi xuống trực tiếp bằng chân

2) Khi di chuyển, chúng tôi có bánh xe dưới bể; không cần nâng bể để di chuyển

3) Bơm chân không có thể điều khiển từ xa robot, hiện trường rất tiện lợi.

3. Yêu cầu thông số kỹ thuật:

3.1 Hộp chân không để kiểm tra mối hàn chồng và mối hàn đối đầu

3.1.1 Độ chân không: không dưới 60kPa;

3.1.2 Chiều dài phát hiện mối hàn: không dưới 800mm;

3.1.3 Kiểm tra các loại mối hàn: mối hàn chồng và mối hàn đối đầu ở đáy bể;

3.1.4 Yêu cầu về đường kính bể: có thể áp dụng cho tất cả các đường kính của bể;

★3.1.5 Chế độ vận hành: Nhân viên kiểm tra có thể hoàn thành toàn bộ thao tác bằng cách đứng;

★3.1.6 Hệ thống chiếu sáng:Hệ thống chiếu sáng LED trong hộp chân không;

3.1.7 Nguồn điện hệ thống chiếu sáng: pin lithium 3Wh tích hợp, thời gian cung cấp điện không dưới 16 giờ;

★3.1.8 Bánh xe di chuyển: Hộp chân không đi kèm với 4 bánh xe di chuyển, 4 bánh xe di chuyển có lò xo có thể được nâng lên, có thể đẩy hộp chân không để đi;

★3.1.9 Thanh phụ trợ: Van giảm áp được lắp đặt trên thanh phụ trợ và nhân viên kiểm tra có thể chuyển đổi van giảm áp khi họ đứng bình thường.

3.2 Hộp chân không để kiểm tra mối hàn chu vi

3.2.1 Chân không: không dưới 60kP;

3.2.2 Chiều dài phát hiện mối hàn: không dưới 400mm;

3.2.3 Loại mối hàn kiểm tra: mối hàn góc;

3.2.4 Đường kính bể: ≥5m;

★3.2.5 Chế độ vận hành: Nhân viên kiểm tra có thể hoàn thành toàn bộ thao tác bằng cách đứng;

★3.2.6 Hệ thống chiếu sáng: Hệ thống chiếu sáng LED trong hộp chân không;

3.2.7 Nguồn điện hệ thống chiếu sáng: pin lithium 3Wh tích hợp, thời gian cung cấp điện không dưới 16 giờ;

★3.2.8 Bánh xe di chuyển: Hộp chân không đi kèm với 2 bánh xe di chuyển, 2 bánh xe di chuyển có lò xo có thể được nâng lên, có thể đẩy hộp chân không để đi;

★3.2.9 Thanh phụ trợ: Van giảm áp được lắp đặt trên thanh phụ trợ và nhân viên kiểm tra có thể chuyển đổi van giảm áp khi họ đứng bình thường;

★3.2.10 Các chức năng phụ trợ khác: Hai điện từ có lực hút 85 kg và hai động cơ đẩy với lực đẩy 19 kg được lắp đặt ở cả hai bên của hộp chân không.

3.3 Bơm chân không

3.3.1 Điện áp: 220V 50/60Hz;

3.3.2 Áp suất thiết kế: 92kPa;

3.3.3 Loại bơm: bơm chân không điện có quạt;

3.3.4 Tốc độ dòng chảy: 200L/phút;

3.3.5 Trọng lượng: không quá 10,5kg;

3.3.6 Công suất: không quá 450w.

4. Yêu cầu cấu hình

4.1 Bơm chân không: 1 chiếc

4.2 Hộp chân không mối hàn chồng và mối hàn đối đầu: 1 bộ

4.3 Hộp mối hàn góc: 1 bộ

4.4 Ống dẫn khí mềm: 1 bộ

4.5 Pin cung cấp điện bơm chân không: 1 chiếc

4.6 Hướng dẫn sử dụng: 1 bản;

4.7 Hộp vận chuyển: 3 chiếc

Hộp chân không HV1800F-LED phù hợp để hàn đối đầu hoặc hàn chồng

2. Thông số kỹ thuật
