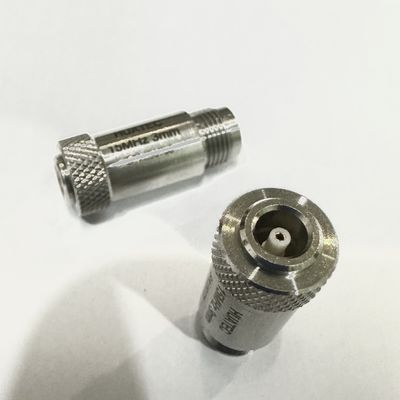

Kiểm tra ăn mòn chân mối hàn không phá hủy TOFD một truyền và một nhận Đầu dò xung hẹp băng thông rộng

Kiểm tra ăn mòn chân mối hàn không phá hủy TOFD một truyền và một thu Đầu dò xung hẹp băng thông rộng

Đầu dò TOFD là một thành phần quan trọng được sử dụng trong kiểm tra không phá hủy để phát hiện sự khác biệt về thời gian nhiễu xạ siêu âm (TOFD).
Nguyên lý hoạt động: Công nghệ TOFD sử dụng hai đầu dò xung hẹp băng thông rộng, một để truyền và một để thu, để phát hiện. Các đầu dò được bố trí đối xứng so với đường tâm của đường hàn. Đầu dò phát tạo ra một chùm sóng dọc không tập trung, chiếu vào phôi được kiểm tra ở một góc nhất định. Một phần của chùm tia lan truyền dọc theo gần bề mặt và được thu bởi đầu dò thu, trong khi một phần của chùm tia bị phản xạ từ bề mặt đáy và sau đó được thu bởi đầu dò. Đầu dò thu xác định vị trí và chiều cao của khuyết tật bằng cách nhận tín hiệu nhiễu xạ từ đầu khuyết tật và sự khác biệt về thời gian của nó.

Thông số hiệu suất:

Đặc điểm
*Chip nhỏ: Chúng có thể đạt được một góc khuếch tán lớn và tăng diện tích bao phủ.
*Băng thông rộng: Nó có thể tạo ra các tín hiệu trong một dải tần số rộng hơn nhiều. Ví dụ, sóng xuyên qua là một tín hiệu có tần số thấp hơn nhiều so với tần số trung tâm.
*Xung hẹp: Để đạt được độ phân giải tốt nhất.
*Độ nhạy cao: Thường được làm bằng vật liệu composite áp điện, nó có hiệu suất chuyển đổi âm điện cao.

Các tình huống ứng dụng
*Ngành công nghiệp hóa dầu: Nó thường được sử dụng để kiểm tra các thiết bị quan trọng như đường ống dẫn dầu và bể chứa, đồng thời có thể nhanh chóng phát hiện các khuyết tật bên trong dễ xảy ra do các yếu tố như ăn mòn và ứng suất, do đó tránh được các tai nạn lớn như rò rỉ và nổ.
*Trong lĩnh vực năng lượng và điện: Trong quá trình bảo trì và sửa chữa thường xuyên các thiết bị cốt lõi như nồi hơi và tuabin hơi trong ngành năng lượng và điện, đầu dò TOFD có thể được sử dụng để phát hiện sâu về tính toàn vẹn của cấu trúc bên trong của thiết bị, nhanh chóng xác định các khuyết tật tiềm ẩn và xử lý chúng.
*Sản xuất hàng không vũ trụ: Nó đóng một vai trò quan trọng trong việc kiểm tra các bộ phận quan trọng như cánh động cơ máy bay và các bộ phận cấu trúc thân máy bay, có khả năng phát hiện chính xác các khuyết tật bên trong và ngăn ngừa tai nạn bay do khuyết tật gây ra.

Loại đặc biệt
*Đầu dò TOFD mảng pha: Chủ yếu được sử dụng để phát hiện ăn mòn ở chân mối hàn.
*Đầu dò TOFD chuyên dụng cho ống đường kính nhỏ: Được trang bị một đế TOFD chuyên dụng cho ống đường kính nhỏ, nó được sử dụng để kiểm tra các ống đường kính nhỏ.

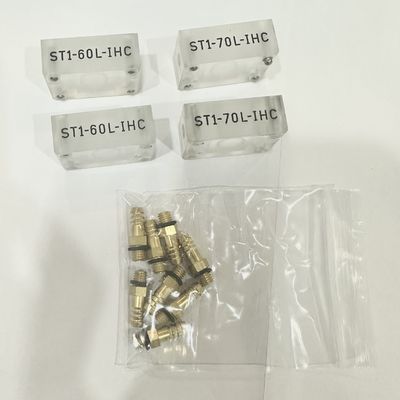

*Đầu dò TOFD đế COD: Bằng cách sử dụng đế COD, nó có thể được sử dụng để kiểm tra các mối hàn dọc của các thùng chứa để phù hợp với các bề mặt phôi tương ứng.
*Đầu dò TOFD đế vỏ thép không gỉ: Việc sử dụng đế vỏ thép không gỉ có thể bảo vệ đế.
