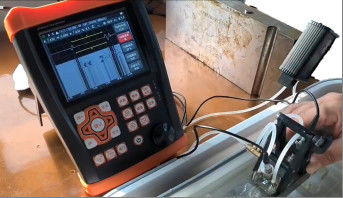

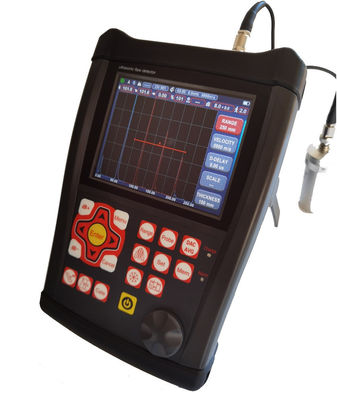

Máy dò khuyết tật mối hàn siêu âm di động FD630 với DAC TCG DGS TOFD Analysis

Máy dò khuyết tật mối hàn siêu âm di động FD630 với DAC TCG DGS TOFD Analysis
Máy dò khuyết tật mối hàn siêu âm di động FD630 với DAC TCG DGS TOFD Analysis Máy dò khuyết tật mối hàn siêu âm di động FD630 với DAC TCG DGS TOFD Analysis

Hình ảnh lớn :  Máy dò khuyết tật mối hàn siêu âm di động FD630 với DAC TCG DGS TOFD Analysis

Thông tin chi tiết sản phẩm:
Place of Origin: China
Hàng hiệu: HUATEC
Chứng nhận: CE
Model Number: FD630
Thanh toán:
Minimum Order Quantity: 1 pc
Giá bán: USD4025/set - USD4550/set
Packaging Details: Carton packing box
Delivery Time: 10-15 working days after receipt of your payment
Payment Terms: T/T,Paypal
Supply Ability: 5sets/Month
Tiếp xúc

Máy dò khuyết tật mối hàn siêu âm di động FD630 với DAC TCG DGS TOFD Analysis

Sự miêu tả
Thickness Measuring range: 0.15mm–15000mm(5920m/s) Material Velocity: 100～20000 m/s
Pulse Repetition Frequency: 10-10000Hz Dynamic range: ≥38dB
Display Delay: -20 to 3400 µs Power Requirements: AC Mains 100-240 VAC, 50-60 Hz
Làm nổi bật:

máy dò khuyết tật mối hàn siêu âm di động

,

máy dò khuyết tật mối hàn với DAC TCG

,

thiết bị phân tích TOFD siêu âm

FD630 DAC/TCG/DGS/TOFD Chức năng Phân tích Máy dò Xác minh Hàn siêu âm Di động
Thông số kỹ thuật chính
Thuộc tính Giá trị
Phạm vi đo độ dày 0.15mm–15000mm (5920m/s)
Vận tốc vật liệu 100～20000 m/s
Tần số lặp xung 10-10000Hz
Dải động ≥38dB
Độ trễ hiển thị -20 đến 3400 µs
Yêu cầu về nguồn điện Nguồn AC 100-240 VAC, 50-60 Hz
Tính năng sản phẩm
  • Giao diện thân thiện với người dùng giúp các thao tác như hiệu chuẩn, tạo đường cong, v.v.
  • Chế độ TOFD, phát hiện TOFD,hiệu quả caovà chi phí thấp.
  • Tất cả các công cụ bạn cần: DAC, AVG, TCG, Bscan màu, AWS, Sơ đồ hàn, v.v.
  • Tần số lặp xung: Điều chỉnh chính xác 10-10000Hz, quét tốc độ cao, không bỏ lỡ.
  • Tỷ lệ tín hiệu trên tạp âm cao, tiếng vọng rõ ràng và ổn định, thiết kế chống ồn, hoàn hảo cho điều kiện làm việc khắc nghiệt.
  • AD 12 chữ số, lấy mẫu tốc độ cao dẫn đến sơ đồ tiếng vọng tốt hơn với tất cả các chi tiết. Nhạy và có thể phát hiện ngay cả những khuyết tật nhỏ.
  • Chế độ kiểm tra độ dày, Phạm vi đo: 0,15mm - 15000mm (5920m/s), Độ phân giải đo: 0,001mm.
  • Tự động tạo báo cáo phân tích đầu dò.
  • Ghi video phát hiện khuyết tật. Lưu trữ dữ liệu USB không giới hạn, xuất báo cáo PDF.
  • Kết nối Bluetooth với thiết bị di động để tạo và in báo cáo phát hiện tại chỗ.
  • Tiêu chuẩn IP65. Vỏ hợp kim + gel silica, chống nước và bụi, chắc chắn và bền bỉ. Hỗ trợ giảm chấn giúp nó đứng ở mọi góc độ.
  • Pin dùng được 15 giờ cho một lần sạc. Mỗi pin có bộ điều khiển sạc riêng nên với hai pin, nó có thể hoạt động suốt ngày đêm.
Thông số kỹ thuật
Phạm vi: 0-15000 mm, ở vận tốc thép
Vận tốc vật liệu: 100～20000 m/s
Tần số lặp xung: 10-10000Hz
Dải động: ≥38dB
Độ tuyến tính: Ngang: +/-0,2% FSW, Dọc: 0,25% FSH
Độ chính xác của bộ khuếch đại: +/-1 dB
Công suất phân giải: >40dB (5P14)
Phần còn lại của độ nhạy: >66dB
Từ chối (triệt tiêu): 0 đến 80% chiều cao toàn màn hình
500 thiết lập độc lập, bất kỳ tiêu chí nào cũng có thể được nhập tự do
Bộ nhớ lớn 1000 đồ thị A
Chế độ kiểm tra: Tiếng vọng xung, hai phần tử và truyền qua
Loại đầu dò: Đơn thẳng, Đơn góc, Kép thẳng, Kép góc
Giám sát cổng: Hai cổng độc lập có thể điều khiển trên toàn dải quét
Đơn vị: Inch hoặc milimet
Độ trễ hiển thị: -20 đến 3400 µs
Độ trễ đầu dò/Độ lệch không: 0 đến 99,99 µs
Bộ pin Li-ion sạc lại bên trong được đánh giá 7.2V ở 8000 mAh
Thời gian hoạt động danh định 15 giờ tùy thuộc vào độ sáng màn hình
Thời gian sạc lại điển hình 4 giờ
Kích thước: 260×175×60 (mm)
Trọng lượng: 1,2kg
Nhiệt độ hoạt động: -10℃ đến 50℃
Nhiệt độ bảo quản: -30℃ đến 50℃
Các chức năng nâng cao
  • Hiển thị tự động vị trí lỗi chính xác (Độ sâu d, mức p, khoảng cách s, biên độ, sz dB, ф)
  • Đo kích thước lỗi: Tự động đo kích thước lỗi bằng AVG/AVG hoặc DAC, tăng tốc báo cáo chấp nhận hoặc từ chối khuyết tật
  • Hiệu chuẩn tự động điểm không của đầu dò, Góc, Cạnh trước và Vận tốc vật liệu
  • Thuận tiện để tạo và sử dụng DAC và AVG để đánh giá tiếng vọng, đường cong có thể được sửa đổi và bù
  • Kết nối U-disk, thiết bị có thể có bộ nhớ không giới hạn, xuất báo cáo PDF và Cập nhật hệ thống
  • Tự động tạo video về quá trình kiểm tra và phát; sử dụng upan, độ dài của video là không giới hạn
  • Bscan màu, TOFD, Sơ đồ hàn
  • 15 tiêu chuẩn được bao gồm trong thiết bị
  • Kết nối Bluetooth với thiết bị di động để tạo và in báo cáo phát hiện tại chỗ
  • Tuân thủ AWS D1.1
  • Tính năng hiệu chỉnh bề mặt cong
  • Chức năng đo chiều cao vết nứt
  • Cổng phóng đại: lan truyền phạm vi cổng trên toàn bộ chiều rộng màn hình
  • Chức năng tự động tăng
  • Phong bì: Hiển thị đồng thời quét A trực tiếp ở tốc độ cập nhật 60 Hz và phong bì hiển thị quét A
  • Giữ đỉnh: So sánh dạng sóng đỉnh đông lạnh với Quét A trực tiếp để dễ dàng giải thích kết quả kiểm tra
  • Đóng băng quét: Hiển thị đóng băng giữ dạng sóng và dữ liệu đường dẫn âm thanh
  • Báo động: Tiếng bíp và đèn LED
  • Đồng hồ thời gian thực
  • Điền tiếng vọng, Đánh dấu chụp, Màu tiếng vọng trong Cổng
Gói dụng cụ cơ bản
  • Máy dò khuyết tật siêu âm di động
  • Đầu dò chùm tia thẳng (2,5 MHz, Φ20)
  • Đầu dò chùm tia góc (4 MHz, 8 mm×9 mm, 60°)
  • Cáp liên kết cho đầu dò (Q9-C5 hoặc C9-C5 tùy chọn)
  • Gói pin Li-Ion có thể sạc lại, 7,8 ampe giờ
  • Bộ nguồn/bộ sạc
  • Hướng dẫn sử dụng bằng tiếng Anh
  • Phần mềm ứng dụng
  • Dây đeo
