Máy kiểm tra độ thô và đường viền chính xác cao với cảm biến kỹ thuật số
Thông số kỹ thuật sản phẩm
| Thuộc tính |
Giá trị |
| Tên sản phẩm |
Máy kiểm tra độ thô và đường viền |
| góc |
góc ngang, góc dọc, góc ngang |
| Trục X |
200mm |
| Sự thẳng đứng |
0.6μm / 100mm |
Nguyên tắc đo
Định tọa độ Cartesian với phép đo tiếp xúc bằng stylus
Đường sắt hướng dẫn nổi không khí chính xác cao như dữ liệu đo trục X
Cảm biến kỹ thuật số để đo tọa độ Z
Phần mềm dựa trên Windows để xử lý dữ liệu và báo cáo
Khả năng đo lường chính
Đo kích thước:
Khoảng cách ngang, dọc và tuyến tính
Đo bán kính và đường kính
Đo góc:
Các góc ngang, dọc và chéo
Phân tích dung nạp:
Đồng chiều và góc thẳng đứng
Độ thẳng, vương miện và hồ sơ cung tròn
Các thông số kỹ thuật
| Điểm |
Parameter |
Nghị quyết |
| Phạm vi đo |
Trục X: 200mm |
0.1μm |
| Sự thẳng đứng |
0.6μm / 100mm |
-------- |
| Phạm vi cảm biến Z1 |
40mm (đồng bộ phạm vi độ thô) |
0.05μm |
| Min. lỗ bên trong |
30mm (nhỏ hơn với kim chuyên dụng) |
- Không, không. |
| Độ chính xác tuyến tính |
≤±(1+I0.12HI) μm |
------ |
| Độ chính xác góc |
≤ ± 1′ |
Khối góc 60°,90° |
Điểm nổi bật kỹ thuật
Đồng thời phân tích độ thô và hồ sơ
Hướng dẫn tuyến tính ma sát chính xác cao (trục X)
Cảm biến kỹ thuật số nhập khẩu (đường Z1)
Dễ dàng thay thế stylus mà không cần hiệu chuẩn lại
Phần mềm song ngữ (tiếng Trung/tiếng Anh)
Nhập / xuất tập tin tương thích với CAD (định dạng DXF)
Các tính năng tự động hóa đo lường tiên tiến
Kích thước thiết bị
| Cấu trúc |
Sản phẩm |
Bao bì |
| Chiều dài (mm) |
1400 |
960 |
| Độ rộng (mm) |
725 |
960 |
| Chiều cao (mm) |
1740 |
1950 |
| Trọng lượng (kg) |
270 |
300 |
Cài đặt & Dịch vụ
Lắp đặt và thử nghiệm tại chỗ bởi nhà cung cấp
Chương trình đào tạo người dùng toàn diện
Kiểm tra chấp nhận theo tiêu chuẩn quốc gia

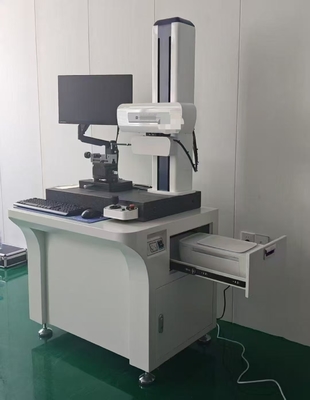

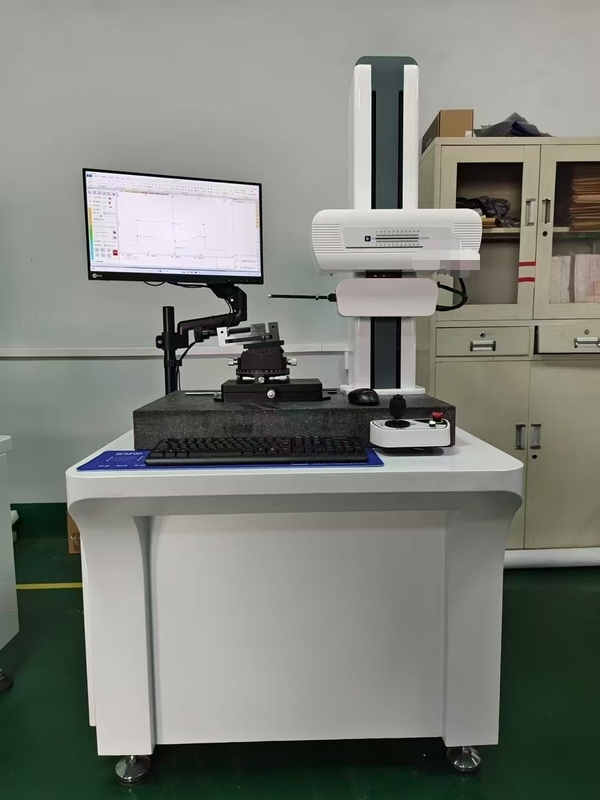

Hình ảnh sản phẩm
