TG-M70C Magnetic Crawler Corrosion và Electromagnetic Ultrasonic Thickness Measurement Robot để phát hiện sự ăn mòn của tường tấm

TG-M70C Robot đo độ dày bằng siêu âm điện từ và phát hiện ăn mòn bằng từ tính cho phát hiện ăn mòn thành tấm

1. Giới thiệu ngắn gọnHệ thống này không

cần giàn giáo, không cần loại bỏ cặn, gỉ hoặc sơn, không cần chất kết dính. Nó có thể thực hiện phát hiện nhanh chóng sự ăn mòn độ dày thành vách ở độ cao thông qua hệ thống điều khiển từ xa.Sử dụng bánh xe nam châm vĩnh cửu cường độ cao đất hiếm, ngay cả khi mất điện đột ngột, nó sẽ không rơi khỏi bề mặt được phát hiện. Nó có thể thực hiện các chuyển động đa tư thế theo chiều ngang, chiều dọc và lộn ngược trên bề mặt của các bộ phận sắt từ.

• Cài đặt
• đầu dò độ dày siêu âm điện từ để sàng lọc và định vị nhanh chóng chống lại sự xói mòn thành váchQuét chính xác khu vực để kiểm tra sự ăn mòn độ dày.
• Phù hợp với hiển thị A-scan và B-scan.
• Được trang bị camera video, tình hình video của bề mặt được kiểm tra có thể được quan sát trong thời gian thực.
• Hệ thống điều khiển từ xa để điều khiển hướng quét và nó có thể đặt trước hướng quét.
• (Tùy chọn) Chức năng nhiệt độ cao: với chức năng cảnh báo và bảo vệ quá nhiệt, nó có thể thực hiện phát hiện trực tiếp các phôi nhiệt độ cao trong khoảng -10~+150℃.
• 2. Cấu hình và giá cả
• Mục

• Tên	Đơn vị	Số lượng	Ghi chú	1
  Tổng cộng (bao gồm VAT, chi phí vận chuyển và phí đào tạo nhân viên)	bộ	1	Tổng cộng (bao gồm VAT, chi phí vận chuyển và phí đào tạo nhân viên)
  Bánh xích từ tính hai bánh TG-M70C (Bao gồm mô-đun đo video và độ dày)	bộ	1	Tổng cộng (bao gồm VAT, chi phí vận chuyển và phí đào tạo nhân viên)
  Hộp cấp nguồn và điều khiển	Chiếc	1	Tổng cộng (bao gồm VAT, chi phí vận chuyển và phí đào tạo nhân viên)
  Bộ điều khiển	Chiếc	1	Tổng cộng (bao gồm VAT, chi phí vận chuyển và phí đào tạo nhân viên)
  Cơ chế đánh dấu khuyết tật	Chiếc	1	Tổng cộng (bao gồm VAT, chi phí vận chuyển và phí đào tạo nhân viên)	6
  Cáp điều khiển thử nghiệm	mét	30	8	7
  Thiết bị chống rơi dây an toàn	mét	30	8
  Các phụ kiện khác (đệm tháo từ tính, v.v.)	bộ	1	Tổng cộng (bao gồm VAT, chi phí vận chuyển và phí đào tạo nhân viên)
  3.

• Bánh xích từ tính và Máy chủTính năng chức năng
  1. ★Không cần đánh bóng bề mặt, xuyên qua lớp phủ chống ăn mòn và gỉ, và không cần chất kết dính.
• (Tùy chọn)chức năng nhiệt độ cao:với chức năng cảnh báo và bảo vệ quá nhiệt (khi nhiệt độ vượt quá, nó sẽ nhắc người dùng lái bánh xích đến vùng nhiệt độ môi trường; sau khi làm mát, nhắc người dùng lái bánh xích đến khu vực nhiệt độ cao và tiếp tục hoạt động phát hiện), nó có thể thực hiện phát hiện trực tiếp các phôi nhiệt độ cao trong khoảng -10~+150℃.★
• (Tùy chọn): vị trí kiểm tra và lộ trình kiểm tra của các bộ phận trên cao có thể được theo dõi và điều chỉnh trong thời gian thực trên mặt đất, đảm bảo một quỹ đạo kiểm tra có thể kiểm soát được.Hút từ tính mạnh, tải trọng nặng, an toàn cao
• : việc sử dụng bánh xe từ tính vĩnh cửu cường độ cao đất hiếm, có thể được hấp phụ chắc chắn trên bề mặt vật liệu sắt từ (khi đứng yên bằng sức người cũng khó kéo xuống), có nghĩa là ngay cả khi mất điện đột ngột cũng sẽ không rơi. Nó cũng được trang bị thiết bị chống rơi để ngăn ngừa rơi ngẫu nhiên.Nhiều tư thế chuyển động
• : An toàn khi di chuyển trên bề mặt vật liệu sắt từ ở các tư thế khác nhau như dọc, ngang (trên và dưới), nghiêng và lộn ngược.Độ chính xác chuyển động cao
• : áp dụng chế độ truyền động động cơ kép công suất cao, nó có thể tiến và lùi và lái chính xác; được trang bị bộ mã hóa độ chính xác cao có thể thực hiện phát hiện bước được lập trình chính xác đến cấp milimet, và nó có thể đặt chính xác khoảng cách bước và hành trình tiến và lùi theo chiều dọc.Thiết kế thân máy linh hoạt và khéo léo
• : kích thước nhỏ gọn, bán kính quay nhỏ; với tay cầm, nó có thể dễ dàng di chuyển, đặt, tái chế.★
• (Tùy chọn): Với chức năng giám sát video vĩ mô, nó có thể quan sát tình hình video của bề mặt được kiểm tra kịp thời.★Với định vị khoảng cách (lỗi định vị ≤30mm), (tùy chọn) chức năng đánh dấu khuyết tật, thuận tiện để lặp lại việc quan sát các khu vực đáng ngờ.
• ★Với cơ chế nâng điện đầu dò, đầu dò có thể được nâng lên khi vượt qua các chướng ngại vật như mối hàn và chỗ phình ra, tránh bị cản trở.
• Cơ chế "kẹp quét" được thiết kế chuyên nghiệp đảm bảo độ ổn định của hành trình và khớp nối đầu dò.
• Với cáp đặc biệt, phích cắm chống cháy nổ và thiết bị bảo vệ rò rỉ, nó có độ an toàn điện cao.
• Các mô-đun mạch EMAT và các mô-đun mạch khác trên thân robot được niêm phong trong một hộp bảo vệ để ngăn nước, mạt sắt và các vật lạ khác xâm nhập.
• Giá đỡ cáp di động tích hợp một bảng điều khiển công nghiệp độ nét cao (có thể nhìn thấy bằng ánh sáng mặt trời), có thể tháo rời, có độ sáng cao, có tính đến môi trường hoạt động và điều kiện sử dụng trong lĩnh vực này.
• Điều khiển chuyển động được lập trình đầy đủ và xử lý đồng bộ song song: dữ liệu siêu âm, dữ liệu hình ảnh và dữ liệu khoảng cách di chuyển có thể được thu thập cùng một lúc, điều này có thể đảm bảo tính đồng bộ và độ chính xác của dữ liệu và hồ sơ, đồng thời cải thiện đáng kể hiệu quả công việc.
• Phần mềm vận hành mainframe có các mô-đun chức năng để tương tác giữa người và máy tính, quản lý người dùng, nhập thông số, tạo và xuất/in báo cáo, bảo trì và sao lưu dữ liệu, nhật ký hoạt động, trợ giúp trực tuyến, v.v.
• Thông số kỹ thuật
  1. Máy chủ: CPU≥ i5/4GHz lõi tứ, bảng điều khiển công nghiệp cao cấp, màn hình HD độ sáng cao 10,6 inch (có thể tùy chỉnh), ổ cứng tốc độ cao 500G tiêu chuẩn (có thể mở rộng), bảo vệ IPX3.
• Cáp điều khiển (khoảng cách bò): 30m (có thể tùy chỉnh ≤50m)
• Chuyển động di chuyển: điều chỉnh tốc độ bánh răng thứ ba (tốc độ thấp 20 mm/s, tốc độ trung bình 50 mm/s, tốc độ cao 100mm/s), có thể nhanh chóng di chuyển đến vị trí phát hiện hoặc lùi về mặt đất; Khả năng vượt chướng ngại vật của thang lồi ≤4mm
• ★Bán kính cong tối thiểu của bề mặt phôi R: chuyển động trục dọc bên ngoài của ống ≥85mm, chuyển động chu vi bên ngoài của ống ≥110mm; chuyển động trục dọc bên trong của ống ≥250mm, chuyển động chu vi bên trong của ống ≥850mm; chuyển động bên ngoài của bóng ≥150mm, chuyển động bên trong của bóng ≥850mm
• ★Thân bánh xích (với mô-đun EMAT nhúng): L395×W150×H145mm, nặng khoảng 7,5kg
• Bộ điều khiển: L220×W145×H60mm, màn hình cảm ứng 3,5 inch 640×480 pixel, trọng lượng khoảng 0,4kg
• Giám sát video (kiểm tra trực quan)
• Nguồn sáng: nguồn sáng LED độ sáng cao, điều chỉnh 5 cấp
• ★Camera trước: CMOS màu, điểm ảnh động và tĩnh 2 triệu /1920
• ×1080, góc nhìn hình ảnh tối đa 90°, thu phóng quang học 10×, nền tảng xoay kết hợp: xoay lên và xuống 180°, xoay trái và phải 60°★Camera sau: CMOS màu, điểm ảnh động và tĩnh 3 triệu /2304×1296, góc nhìn hình ảnh 90°
• Nguồn điện: một pha AC100~240V, 50/60Hz, công suất tiêu thụ ≤200VA
• Nhiệt độ -10℃~+50℃, Độ ẩm ≤85%R.H
• ★
• (Tùy chọn)chức năng nhiệt độ cao:-10~+50℃: hoạt động liên tục, không cần làm mát đặc biệt
• 50~150℃: dọc, treo ngang, nghiêng, trồng chuối và các tư thế khác (sẽ tốt), mỗi thời gian làm việc ≤3h @50~100℃, ≤2h @100~150℃, khoảng thời gian làm mát ≥1h; tư thế nằm sấp ngang (nướng nghiêm trọng nhất), mỗi thời gian làm việc ≤2h @50~100℃, ≤1h @100~150℃, khoảng thời gian làm mát ≥1h.
• Đơn vị đo độ dày EAMT
• Tính năng chức năng
  1. ★Không cần đánh bóng bề mặt, xuyên qua lớp phủ chống ăn mòn và gỉ, và không cần chất kết dính.
• ★Đo độ dày có thể xuyên qua sự ăn mòn bề mặt, sơn, bảo vệ ăn mòn và các lớp phủ khác dày tới 4mm. Giá trị độ dày của các vật kim loại được hiển thị bởi thiết bị không cần xem xét việc tính toán độ dày lớp phủ.
• ★Độ không vuông góc đo (đầu dò/đầu dò so với đường vuông góc của vật cần kiểm tra) lên đến ±25
• o^{Phạm vi tốc độ âm thanh1000~9999 m/s, Mức tăng điều chỉnh 1 m/s}Kết quả đo độ dày có thể được hiển thị ở dạng giá trị số, dạng A-scan, dạng ảnh B-scan theo thời gian, ★và dạng ảnh B-scan theo khoảng cách (bộ mã hóa).
• ★Sử dụng thuật toán thông minh chuyên gia, có ba chế độ đo độ dày: chế độ tự động, chế độ thủ công cổng đơn (phương pháp đỉnh đơn), chế độ thủ công cổng kép (phương pháp đỉnh đến đỉnh). Nó làm giảm đáng kể ảnh hưởng của các yếu tố con người và đơn giản hóa các bước vận hành.
• Cơ sở dữ liệu tích hợp về tốc độ sóng cắt vật liệu cơ bản và có thể tùy chỉnh giá trị tốc độ sóng cắt.
• Thông số kỹ thuật
  1. Đo độ dày: Độ chính xác 0,04mm, Phạm vi 2~120 mm (Thép)
• ★Khoảng hở làm việc / nâng lên:≤4mm
• ★Độ không vuông góc đo (bình thường với đầu dò/đầu dò so với vật thể thử nghiệm):±25
• o^{Phạm vi tốc độ âm thanh1000~9999 m/s, Mức tăng điều chỉnh 1 m/s}
• Chức năng cổng: cổng tự động, cổng đơn thủ công, cổng kép thủ công
• Đầu dò siêu âm điện từ: nam châm vĩnh cửu yếu hoặc ít hơn, lực hút từ ≤15N, hình tròn Φ30× cao 44mm, trọng lượng≤80g
• Nhiệt độ làm việc: -10~+50℃
• Phần mềm phân tích đo lường

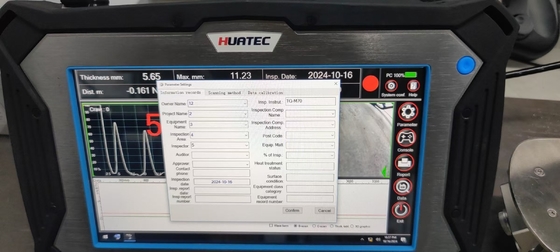

• ★Hiển thị đồng thời kết quả độ dày, A, Bscan
• Trực tiếp ban hành một bản ghi thử nghiệm, ★danh sách giá trị độ dày, để tạo điều kiện cho việc phân tích và xử lý dữ liệu
• Tương thích với hệ điều hành Win7~11 (32/64 bit)

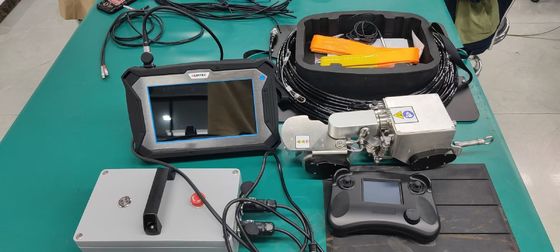

• 4. Danh sách đóng gói

•



• Máy chủ kiểm tra (PC và phần mềm) 1 bộ
• Bánh xích từ tính hai bánh TG-M70C
• (Bao gồm mô-đun đo video và độ dày) 1 bộ

• Hộp cấp nguồn và điều khiển 1 Chiếc

• Bộ điều khiển 1 Chiếc
• Cơ chế đánh dấu khuyết tật 1 Chiếc (tùy chọn)
• Cáp điều khiển thử nghiệm 1 Bộ
• Khối thử nghiệm tiêu chuẩn (thép carbon hình tròn Φ20 × độ dày 10mm) 1 Chiếc
• Các phụ kiện khác (đệm tháo từ tính, v.v.) 1 Bộ
• Thiết bị chống rơi dây an toàn 1 Chiếc
• Hướng dẫn vận hành
• 1 CuốnBáo cáo thử nghiệm của nhà máy
• 1 Bản saoHộp vận chuyển chống rung
• 1 Chiếc

•
