TG-M70C Magnetic Crawler Corrosion và Electromagnetic Ultrasonic Thickness Measurement Robot để phát hiện sự ăn mòn của tường tấm

TG-M70C Magnetic Crawler Corrosion và Electromagnetic Ultrasonic Thickness Measurement Robot để phát hiện sự ăn mòn của tường tấm

1.Tóm lạinthêm

Hệ thống nàycần giàn giáo, không cần phải loại bỏ quy mô, rỉ sét hoặc sơn, không cần cáp. Nó có thể nhận ra phát hiện nhanh chóng của độ dày tường độ cao ăn mòn thông qua hệ thống điều khiển từ xa.

• Sử dụng bánh xe nam châm vĩnh cửu đất hiếm có sức mạnh cao, ngay cả khi có một sự cố điện bất ngờ, nó sẽ không rơi từ bề mặt được phát hiện.Di chuyển nhiều thái độ dọc và đảo ngược trên bề mặt của các thành phần sắt từ.
• Cài đặtđầu dò độ dày siêu âm điện từ để sàng lọc và định vị nhanh chống xói mòn tường
• Xét nghiệm chính xác khu vực để kiểm tra độ dày ăn mòn.
• Khớp với màn hình A scan và B scan.
• Được trang bị camera video, tình hình video của bề mặt được kiểm tra có thể được quan sát trong thời gian thực.
• Hệ thống điều khiển từ xa để kiểm soát hướng quét, và nó có thể được đặt trước hướng quét.
• Chức năng nhiệt độ cao (tùy chọn): với chức năng cảnh báo và bảo vệ nhiệt độ cao, nó có thể nhận ra phát hiện trực tiếp các mảnh làm việc nhiệt độ cao trong phạm vi -10 ~ + 150 °C.
• 2.Cấu hình và giá cả

• Điểm	Tên	Đơn vị	Số lượng	Nhận xét
  1	Trình chủ thử nghiệm ((PC và phần mềm)	tập hợp	1
  2	TG-M70C máy kéo từ hai bánh (bao gồm video và mô-đun đo độ dày)	tập hợp	1
  3	Phòng điện và hộp điều khiển	Mảnh	1
  4	Máy điều khiển	Mảnh	1
  5	Cơ chế đánh dấu lỗi	Mảnh	1	Tùy chọn
  6	Cáp điều khiển thử nghiệm	mét	30	Có thể tùy chỉnh ≤50m
  7	Thiết bị ngăn rơi dây an toàn	mét	30
  8	Các phụ kiện khác (bộ tháo rời từ tính, v.v.)	tập hợp	1
  Tổng (bao gồm VAT, chi phí vận chuyển và phí đào tạo nhân viên)

• 3.Magnetic Crawler và Host
  1. Đặc điểm chức năng
• ★(Thiết lập tùy chọn)chức năng nhiệt độ cao:với chức năng cảnh báo và bảo vệ nhiệt độ quá cao (khi nhiệt độ vượt quá, nó sẽ nhắc nhở người sử dụng lái crawler đến vùng nhiệt độ xung quanh; sau khi làm mát,Nhắc nhở người sử dụng để lái crawler đến khu vực nhiệt độ cao và tiếp tục hoạt động phát hiện), nó có thể nhận ra phát hiện trực tiếp của các mảnh làm việc nhiệt độ cao trong phạm vi -10 ~ + 150 °C.
• ★Máy ảnh kép nhìn phía trước và phía sau tích hợp: vị trí kiểm tra và tuyến kiểm tra của các thành phần trên không có thể được theo dõi và điều chỉnh trong thời gian thực trên mặt đất, đảm bảo quỹ đạo kiểm tra có thể kiểm soát được.
• Nấm hút từ mạnh, tải trọng lớn, an toàn cao: việc sử dụng bánh xe từ tính vĩnh cửu đất hiếm có sức mạnh cao, có thể được hấp thụ vững chắc trên bề mặt của vật liệu sắt từ (khi đứng bằng tay người cũng khó kéo xuống),nghĩa làNó cũng được trang bị một thiết bị phòng rơi để ngăn ngừa ngẫu nhiên rơi.
• Sự đa dạng của các tư thế chuyển động: Nó an toàn để đi trên bề mặt của vật liệu sắt từ trong các tư thế khác nhau như dọc, ngang (trên và dưới), nghiêng và đảo ngược.
• Độ chính xác chuyển động cao: áp dụng chế độ ổ đĩa động cơ kép công suất cao, nó có thể chính xác tiến lên và lùi lại và lái xe; được trang bị bộ mã hóa chính xác cao có thể nhận ra chính xác đến mức độ milimet được lập trình phát hiện bước,và nó có thể chính xác thiết lập khoảng cách bước và đột quỵ của bước tiến dọc và lùi.
• Thiết kế cơ thể linh hoạt và tinh tế: kích thước nhỏ gọn, bán kính quay nhỏ; với một tay cầm, nó có thể dễ dàng di chuyển, đặt, tái chế.
• ★Chức năng định hướng chuyển động: Với chức năng giám sát video macro, nó có thể quan sát tình hình video của bề mặt được kiểm tra theo thời gian.
• ★ Với vị trí từ xa (lỗi vị trí ≤30mm), chức năng đánh dấu khiếm khuyết (tùy chọn), thuận tiện để lặp lại quan sát các khu vực đáng ngờ.
• ★Với cơ chế nâng điện thăm dò, thăm dò có thể được nâng lên khi vượt qua các chướng ngại vật như hàn và nhồi nhét, tránh bị giữ lại.
• Thiết kế chuyên nghiệp "cơ chế kẹp quét" đảm bảo sự ổn định của sự ghép nối di chuyển và thăm dò.
• Với các dây cáp đặc biệt, cắm chống nổ và các thiết bị bảo vệ rò rỉ, nó có độ an toàn điện cao.
• EMAT và các mô-đun mạch khác trên cơ thể robot được niêm phong trong một hộp bảo vệ để ngăn chặn nước, vỏ sắt và các vật thể lạ khác xâm nhập.
• Cầm cáp di động tích hợp một, độ sáng cao có thể tháo rời (nhìn thấy ánh sáng mặt trời),bảng điều khiển công nghiệp độ nét cao có tính đến môi trường hoạt động và điều kiện sử dụng trong lĩnh vực.
• Điều khiển chuyển động được lập trình đầy đủ và xử lý đồng bộ song song: dữ liệu siêu âm, dữ liệu hình ảnh và dữ liệu khoảng cách đi lại có thể được thu thập cùng một lúc,có thể đảm bảo đồng bộ hóa và chính xác của dữ liệu và hồ sơ, và cải thiện đáng kể hiệu quả công việc.
• Phần mềm điều hành máy tính lớn có các mô-đun chức năng cho tương tác giữa con người và máy tính, quản lý người dùng, nhập tham số, tạo báo cáo và xuất / in, bảo trì dữ liệu và sao lưu,nhật ký hoạt động, giúp đỡ trực tuyến và vân vân.
  1. Các thông số kỹ thuật
• Máy chủ: CPU≥ i5/4GHz bốn lõi, bảng phẳng công nghiệp cao cấp, màn hình HD độ sáng cao 10,6 inch (có thể được tùy chỉnh), ổ cứng tốc độ cao 500G tiêu chuẩn (có thể mở rộng), bảo vệ IPX3.
• Cáp điều khiển (khoảng cách bò): 30m (có thể được tùy chỉnh ≤50m)
• Di chuyển chuyển động: điều chỉnh tốc độ bánh răng thứ ba (tốc độ thấp 20 mm/s, tốc độ trung bình 50 mm/s, tốc độ cao 100 mm/s), có thể nhanh chóng di chuyển đến vị trí phát hiện hoặc rút lui xuống mặt đất;Khả năng vượt qua chướng ngại vật của thang tròn ≤4mm
• ★Xu hướng uốn cong tối thiểu của bề mặt mảnh R: chuyển động trục dọc bên ngoài của ống ≥85mm, chuyển động vòng tròn bên ngoài của ống ≥110mm;Di chuyển trục chiều dài bên trong của ống ≥ 250mm, chuyển động vòng tròn bên trong của ống ≥850mm; chuyển động bên ngoài của quả bóng ≥150mm, chuyển động bên trong của quả bóng ≥850mm
• ★Cơ thể xe bò (với mô-đun EMAT tích hợp): L395 × W150 × H145mm, nặng khoảng 7,5kg
• Bộ điều khiển: L220 × W145 × H60mm, màn hình cảm ứng 3,5 inch 640 × 480 pixel, trọng lượng khoảng 0,4kg
• Video giám sát (kiểm tra trực quan)
• Nguồn chiếu sáng: Nguồn chiếu sáng LED độ sáng cao, điều chỉnh 5 cấp độ
• ★ Máy ảnh phía trước: màu CMOS, pixel động và tĩnh 2 triệu /1920×1080, góc nhìn hình ảnh tối đa 90 °, zoom quang học 10 ×, nền tảng xoay kết hợp: xoay lên và xuống 180 °, xoay trái và phải 60 °
• ★ Máy ảnh phía sau: màu CMOS, pixel động và tĩnh 3 triệu /2304×1296, góc nhìn hình ảnh 90°
• Nguồn điện: đơn pha AC100 ~ 240V, 50/60Hz, tiêu thụ điện ≤ 200VA
• Nhiệt độ -10 °C ~ + 50 °C, độ ẩm ≤85%R.H
• ★(Thiết lập tùy chọn)chức năng nhiệt độ cao:
• -10 ~ + 50 °C: hoạt động liên tục, không cần làm mát đặc biệt
• 50 ~ 150 °C: treo dọc, treo ngang, nghiêng, đứng tay và các tư thế khác (sẽ tốt), mỗi thời gian làm việc ≤ 3h @ 50 ~ 100 °C, ≤ 2h @ 100 ~ 150 °C, khoảng thời gian làm mát ≥ 1h;Vị trí nghiêng ngang (nhiệm vụ nướng nặng nhất), mỗi thời gian làm việc ≤ 2h @ 50 ~ 100 °C, ≤ 1h @ 100 ~ 150 °C, khoảng thời gian làm mát ≥ 1h.
• Đơn vị đo độ dày EAMT
  1. Đặc điểm chức năng
• ★Không cần đánh bóng bề mặt, xâm nhập lớp phủ chống ăn mòn và rỉ sét, và không cần cúp.
• ★ Đo độ dày có thể thâm nhập ăn mòn bề mặt, sơn, bảo vệ ăn mòn và các lớp phủ khác dày lên đến 4mm.Giá trị độ dày của các vật thể kim loại hiển thị bởi các thiết bị không cần phải tính toán độ dày lớp phủ.
• ★ Không thẳng đứng đo (điều chuyển đổi / thăm dò đến đường bình thường của vật thể được thử nghiệm) lên đến ± 25^o, đòi hỏi ít góc hơn sau khi đầu dò được đặt.
• Các kết quả đo độ dày có thể được hiển thị dưới dạng giá trị kỹ thuật số, hình thức quét A, hình thức hình ảnh quét B dựa trên thời gian, ★ và hình thức hình ảnh quét B dựa trên khoảng cách (độ mã hóa).
• ★Sử dụng thuật toán thông minh chuyên nghiệp, có ba chế độ đo độ dày: chế độ tự động, chế độ thủ công cổng duy nhất (các phương pháp đỉnh duy nhất), chế độ thủ công cổng kép (các phương pháp đỉnh đến đỉnh).Nó làm giảm đáng kể ảnh hưởng của nhân tố và đơn giản hóa các bước hoạt động.
• Cơ sở dữ liệu tích hợp tốc độ sóng cắt vật liệu cơ bản và có thể tùy chỉnh giá trị tốc độ sóng cắt.
  1. Các thông số kỹ thuật
• Đo độ dày: Độ chính xác 0,04mm, phạm vi 2 ~ 120 mm (thép)
• ★Khả năng hoạt động / nâng lên:≤4mm
• ★ Không thẳng đứng đo (bình thường đối với bộ chuyển đổi / thăm dò so với vật thể được thử): ± 25^o
• Phạm vi tốc độ âm thanh1000~9999 m/s, Tiến độ điều chỉnh 1 m/s
• Chức năng cổng: cổng tự động, cổng đơn thủ công, cổng đôi thủ công
• Máy thăm dò siêu âm điện từ: nam châm thường xuyên yếu hoặc ít hơn, hút nam châm≤15N, hình tròn Φ30 × cao 44mm, trọng lượng≤80g
• Nhiệt độ hoạt động: -10~+50°C
• Phần mềm phân tích đo
• ★Hiện tại hiển thị độ dày, A, B kết quả quét
• Đưa ra một bản ghi thử nghiệm trực tiếp, danh sách giá trị độ dày để tạo điều kiện dễ dàng cho phân tích và xử lý dữ liệu
• Tương thích với hệ điều hành Win7 ~ 11 (32/64 bit)

•

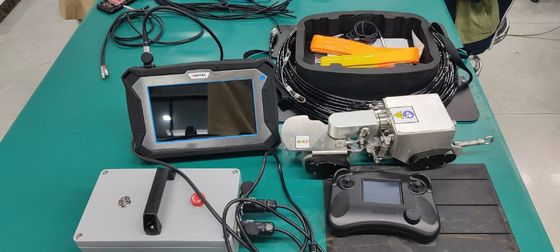

• 4Danh sách đóng gói
• Máy chủ thử nghiệm ((PC và phần mềm) 1 bộ
• TG-M70C máy kéo từ hai bánh

• (bao gồm video và mô-đun đo độ dày)

• Cỗ máy điện và hộp điều khiển 1 miếng
• Máy điều khiển 1 bộ
• Cơ chế đánh dấu khiếm khuyết 1 miếng (không cần thiết)
• Cáp điều khiển thử nghiệm 1 bộ
• Khối thử nghiệm tiêu chuẩn (vòng tròn bằng thép carbon Φ20 × độ dày 10mm) 1 miếng
• Các phụ kiện khác (bộ tháo từ tính, vv) 1 bộ
• Thiết bị ngăn rơi dây an toàn 1 miếng
• Hướng dẫn sử dụng1 Sách
• Báo cáo thử nghiệm nhà máy1 bản sao
• Hộp vận chuyển chống rung động1 miếng

•
