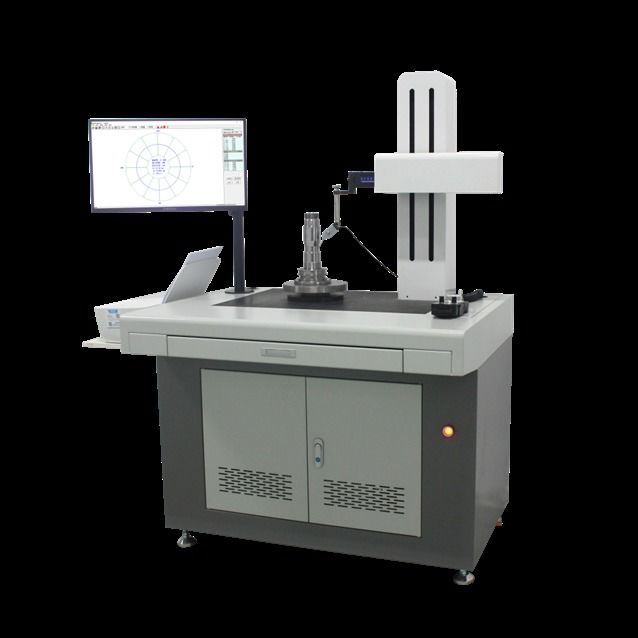

Thông tin chi tiết sản phẩm:
|
| Tên mô hình: | SRT-7190 | Loại vòng bi: | Không khí nổi |
|---|---|---|---|
| Độ chính xác trục chính: | ± 0,025μm | Độ chính xác của hệ thống: | 0,06μm |
| Làm nổi bật: | Máy đo độ tròn có độ chính xác cao,Máy đo độ tròn chính xác cao,Máy đo độ tròn HUATEC |
||
| Tên phần | Tên mô hình | SRT-7190 |
|
Bàn làm việc quay |
Loại vòng bi | Không khí nổi |
| Độ chính xác của trục | ± 0,025μm | |
| Độ chính xác của hệ thống | 00,06μm | |
| Đo đường kính bên ngoài tối đa | Φ140mm ((có thể mở rộng) | |
| Chiều kính bên trong tối thiểu | φ3mm | |
| Máy đệm tối đa | 60kg | |
| Tốc độ quay | 5RPM/min | |
| Trục dọc (trục z) | Di chuyển dọc | 300mm (có thể tăng) |
Di chuyển dọc
|
Điện di chuyển | |
| Độ sâu phát hiện tối đa | 60mm | |
| Cánh tay ngang (trục X) | Di chuyển ngang | 150mm |
| Khối lượng nhô ra | 25mm | |
| Di chuyển ngang | Điện di chuyển | |
| Máy phát hiện | Thiết bị thu thập | lưới tròn |
| Số điểm lấy mẫu tròn | 4096 | |
| Loại cảm biến | cảm biến cảm ứng | |
| Độ phân giải cảm biến | 0.01μm | |
| Chức năng phụ trợ |
lỗi tròn phương pháp đánh giá |
Phương pháp vuông nhỏ nhất (LSC ), Phương pháp vùng tối thiểu (MZC ), Phương pháp vòng tròn tối đa (MIC ), Phương pháp vòng tròn được khắc tối thiểu (MCC) |
|
Dải lọc
|
1,1-500,2-500,2-15,2-50,2-150,15-500,15-50,15-150,15-250,3-16,17-100 | |
| Loại bỏ cong và cong | Xác định tự động của việc loại bỏ liên tục, tự động và thủ công các chức năng rãnh và rãnh, chức năng đo vòng cung một phần | |
| Chức năng phần mềm | Vòng tròn, hình sóng, đồng trục, góc thẳng, song song, phẳng |
Lưu ý: Các thông số kỹ thuật trên có thể được điều chỉnh theo nhu cầu thực tế của người dùng.
Các thiết bị có thể đo các thông số của đường thẳng và hồ sơ phần của các bộ phận cơ khí khác nhau.Xử lý góc, xử lý vòng tròn (đường thẳng đến khoảng cách tiếp xúc, khoảng cách từ trung tâm của vòng tròn đến trung tâm của vòng tròn, trung tâm của vòng tròn đến trung tâm của khoảng cách vòng tròn),xử lý điểm và đường thẳng (đường giao với khoảng cách tuyến tính, đường giao cắt đến trung tâm của vòng tròn, đường giao cắt hai đường thẳng, đường giao cắt và khoảng cách giao cắt), đường cong logarithmic, chiều rộng rãnh, độ sâu rãnh, ranh rãnh,độ nghiêng khoảng cách lõi, khoảng cách ngang.
1Chủ nhà: Tsinghua Tongfang A3500
2Hệ điều hành: hệ điều hành hệ điều hành Windows10 phần mềm đo lường chuyên dụng, mạnh mẽ, dễ sử dụng.
3.CPU: G5905
4- Bộ nhớ: 8G
5. ổ cứng: hơn 500G;
6Chassis: Chassis tiêu chuẩn của Tsinghua Tongfang;
7. Điện: tiêu chuẩn
8. Qinghua Tongfang chuẩn bàn phím chuột quang;
9.Display: Tsinghua Tongfang tiêu chuẩn 21.5 " màn hình LCD
10Máy in: Máy in màu HP 1212
11. vòng tròn sóng hộp điều khiển đặc biệt
