Thông tin chi tiết sản phẩm:
|
| Mô hình sản phẩm: | SRT-7150 | Độ chính xác của chuyển động: | .50,5μm /80mm |
|---|---|---|---|
| Nghị quyết: | 0,1μm | Nơi sản xuất: | Trung Quốc |
| Làm nổi bật: | Độ nhám bề mặt,Máy đo biên dạng,Máy đo tích hợp biên dạng và độ nhám bề mặt |
||
| Hạng mục | SRT-7150 | |
|
Trục X Ray dẫn hướng tuyến tính trượt |
Độ chính xác chuyển động | ≤0.5μm /80mm |
|
Định vị trục X Thước đo grating |
Độ phân giải |
0.1μm
|
| Nơi sản xuất | Trung Quốc | |
| Cảm biến dữ liệu | Độ phân giải | 0.02μm |
| Nơi sản xuất | Nhập khẩu | |
| Độ phân giải hệ thống | 65536:1 | |
| Độ chính xác tuyến tính | ≤±(1.5+|0.2H|)μm | |
| Cung tròn | ≤±(2＋R/8)μm | |
| Góc | ≤±2′ | |
| Độ thẳng | ≤0.8μm/100mm | |
| Đo độ nhám | ||
| Phạm vi đo | Trục X | Ra:0.01 - 10μm |
| Trục Z1 | ±500μm | |
| Thông số đánh giá |
Thông số đánh giá độ nhám: Ra, Rz, Rq, Rt, Rp, Rv, Rc, Rdc, Rsk, Rku, Rsm, Rmr và Rmr(c); Thông số đánh giá độ gợn sóng: Wa, Wz, Wq, Wt, Wp, Wv, Wc, Wdc, Wsk, Wku, Wsm, Wmr và Wmr(c); Thông số đánh giá đường bao gốc: Pa, Pz, Pq, Pt, Pp, Pv, Pc, Pdc, Pdq, Psk, Pku, Psm, Pmr và Pmr(c) |
|
| Chiều dài lấy mẫu - L | 0.08,0.25,0.8,2.5,8(mm); | |
| Chiều dài đánh giá | Theo tiêu chuẩn GB / T10610-2009 | |
| Sai số chỉ thị | ±5% | |
| Độ lặp lại của chỉ thị | 2% | |
| Đo hình dạng | ||
| Phạm vi đo | Trục X | ≤150mm |
| Trục Z | ≤300mm (Có thể điều chỉnh theo nhu cầu của người dùng) | |
| Z1 | ≤40mm | |
| Tốc độ di chuyển của bàn | 0.05-0.8mm/s (Bốn cấp số, điều chỉnh tốc độ tự động) | |
| Môi trường làm việc |
Nhiệt độ làm việc: 10℃-30℃ (nhiệt độ bình thường) Độ ẩm 20-80%RH Không có nguồn rung rõ ràng |
|
| Nguồn điện yêu cầu | 220V 50Hz 0.5Kw Dây tiếp đất riêng | |
| Kích thước máy (dài × rộng × cao) | 980×740×1500(mm) | |
| Trọng lượng máy | khoảng 120Kg | |

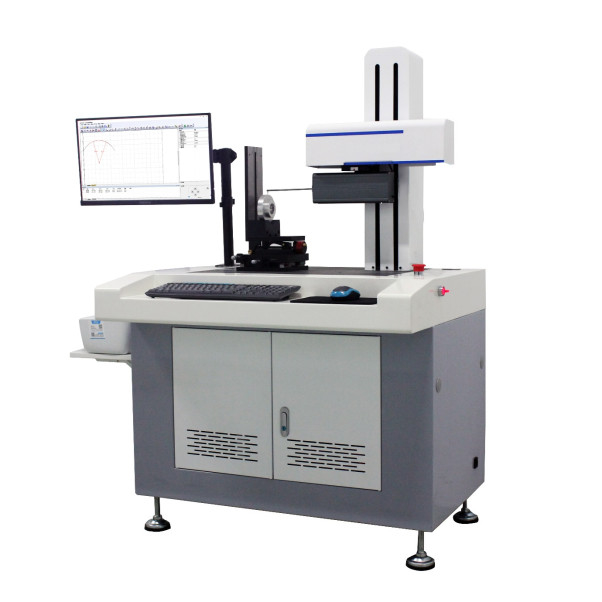

SRT-7150 là một thiết bị đo lường tích hợp để đo độ nhám bề mặt và hình dạng.
Độ nhám bề mặt và hình dạng của các phôi khác nhau được đo và phân tích bằng cách sử dụng hệ thống đo grating có độ chính xác cao, ray dẫn hướng mài có độ chính xác cao, động cơ tuyến tính không tiếp xúc hiệu suất cao, mô-đun đo độ nhám hiệu suất cao, công nghệ hệ thống điều khiển máy tính hiệu suất cao và phần mềm đa chức năng hoàn hảo.
Thiết bị có thể đo các thông số khác nhau của các bộ phận cơ khí khác nhau, chẳng hạn như các thông số đường thẳng và mặt cắt ngang, các thông số độ gợn sóng bề mặt, các thông số độ nhám, v.v.
Nó có thể đo độ thẳng, độ nghiêng, gia công góc, gia công tròn (khoảng cách từ đường thẳng đến tiếp tuyến, khoảng cách từ tâm đường tròn đến tâm đường tròn, bán kính cung, khoảng cách từ giao điểm đến tâm đường tròn, khoảng cách từ tâm đường tròn đến đường thẳng), gia công điểm đường (khoảng cách từ giao điểm đến đường thẳng, khoảng cách từ giao điểm đến tâm đường tròn, giao điểm của hai đường thẳng, khoảng cách từ giao điểm đến giao điểm), đường cong logarit, chiều rộng rãnh, độ sâu rãnh, khoảng cách cạnh rãnh, khoảng cách tâm rãnh, độ nghiêng, khoảng cách ngang, khoảng cách dọc và các thông số hình dạng khác của các bộ phận khác nhau.
Nó phù hợp cho ngành công nghiệp vòng bi, gia công cơ khí, ô tô, xe máy, phần cứng chính xác, dụng cụ chính xác, khuôn, dụng cụ, linh kiện quang học và các ngành công nghiệp khác.
