Thông tin chi tiết sản phẩm:
|
| Lực lượng: | <4mN | Khả năng lặp lại: | ít hơn 6% |
|---|---|---|---|
| Thời lượng đánh giá（ln）: | Ln= lr×nn=1~5 | Trục Z (dọc): | ± 80μm/± 160 μm ((mô hình nâng cao) |
| Chiều dài lấy mẫu: | 0,25, 0,8, 2,5mm | Trục X (Ngang): | 20 mm |
| đầu bút: | Kim cương, góc côn 90, 5μmR | Độ chính xác: | Dưới ±10% |
| Làm nổi bật: | Máy đo độ nhám bề mặt đồ họa,Máy đo độ nhám bề mặt TFT,Máy đo độ nhám bề mặt màn hình cảm ứng |
||

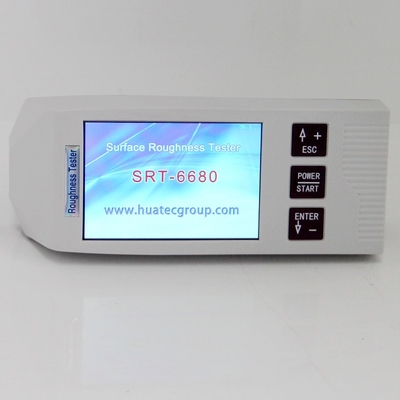

SRT-6680 ±80μm/±160 μm Color graphic TFT Touch screen Surface Roughness Tester
Các đặc điểm chính
Các thông số kỹ thuật
| Phạm vi đo | Trục Z (chẳng) | ± 80μm/± 160 μm ((mô hình nâng cao) | |
| Trục X (hướng ngang) | 20mm | ||
| Nghị quyết | Trục Z (chẳng) | 0,01μm/±20μm | |
| 0,02μm/±40μm | |||
| 0,04μm/±80μm | |||
| 0,08μm/±160μm | |||
|
22 Các thông số
|
Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,Rz ((JIS),Rs,Rsk,Rsm,Rku,Rmr,Ry ((JIS),Rmax,RPc,Rk,Rpk,Rvk,Mr1,Mr2) | ||
| Biểu đồ | Đường cong diện tích vòng bi, Hồ sơ thô, Hồ sơ chính | ||
| Bộ lọc | RC,PC-RC,Gauss,DP | ||
| Chiều dài lấy mẫuTôi.r) | 0.25, 0.8, 2,5mm | ||
| Thời gian đánh giáTôi.n) | Ln=Tôi.r × n = 1 ~ 5 | ||
| Cảm biến | Phương pháp đo | trượt | |
| Đầu bút | Kim cương, góc nón 90, 5μmR | ||
| Lực lượng | < 4mN | ||
| Phần trượt | hợp kim cứng, bán kính cong của trượt: 40mm | ||
| Tốc độ đi qua | Tôi.r=0.25, Vt = 0,135mm/s | ||
| Tôi.r=0.8, Vt=0, 5mm/s | |||
| Tôi.r=2.5, Vt=1mm/s | |||
| Trả về Vt = 1mm/s | |||
| Độ chính xác | Ít hơn ± 10% | ||
| Khả năng lặp lại | Ít hơn 6% | ||
| Nguồn cung cấp điện | Ứng dụng tích hợp pin lithium ion, bộ sạc: DC5V,800mA | ||
| Kích thước phác thảo | Đơn vị chính: 64 * 53 * 160mm ổ đĩa: 23 * 27 * 115mm | ||
| Trọng lượng (đơn vị chính) | Khoảng 380g | ||
| Môi trường làm việc |
Nhiệt độ: - 20 °C ~ 40 °C Độ ẩm: < 90% RH |
||
| Lưu trữ và vận chuyển |
Nhiệt độ: - 40 °C ~ 60 °C Độ ẩm: < 90% RH |
||

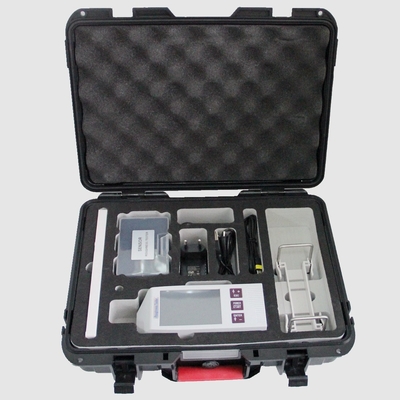

Phân phối tiêu chuẩn
| Đề mục | Số lần sử dụng |
| SRT6680 Host | 1 PC |
| Cảm biến TS110 | 1 PC |
| Khối và khung hiệu chuẩn | 1 PC |
| Nắp cho khối hiệu chuẩn | 1 PC |
| Bộ điều chỉnh chiều cao | 1 PC |
| Bộ sạc điện & Cáp USB | 1 PC |
| Phần mềm PC | 1 PC |
| Hướng dẫn sử dụng | 1 PC |
| Khung dụng cụ | 1 PC |
| Bảo hành | 1 năm |
