Thông tin chi tiết sản phẩm:
|
| Offset xung: | -10 ~ 1500 mm; - 0,39 ~ 50 "(bằng thép) | Lợi ích: | 110 dB, có thể điều chỉnh bước 0,5/1/2/6 dB |
|---|---|---|---|
| Phạm vi tần số: | 0,5 ~ 20 MHz (-3 dB); 4 bộ lọc | Thăm dò độ trễ: | 0 ~ 100 s s |
| Phạm vi tốc độ âm thanh: | 500 ~ 15000 m/ s, 0,02 ~ 0,59 "/ s | ||
| Làm nổi bật: | Hệ thống tích hợp kiểm tra mối hàn ô tô,Hệ thống tích hợp kiểm tra siêu âm,Hệ thống siêu âm mối hàn ô tô |
||

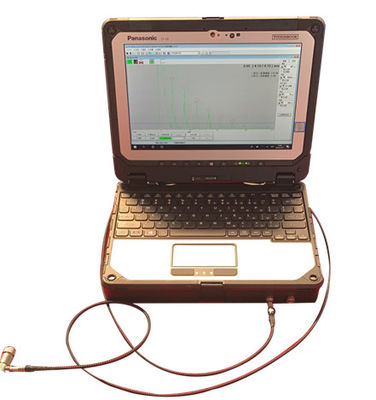

Hệ thống kiểm tra siêu âmHFD-SW30cho các điểm hàn xe là một hệ thống tích hợp được phát triển độc lập bởi Tập đoàn HUATEC. Các thành phần cốt lõi của hệ thống sử dụng các thương hiệu nhập khẩu gốc,đặt nền tảng cho sự ổn định và nhất quán của hệ thống tiếp theoPhần mềm thu thập và phân tích dữ liệu được phát triển bởi công ty của chúng tôi, dựa trên nền tảng dữ liệu của các kỹ sư cấp cao tham gia vào các quy trình hàn trong ngành công nghiệp ô tô.Hệ thống có thể kết nối với bất kỳ phần mềm quản lý của công ty để đạt được quản lý và phân tích dữ liệu đám mâyDữ liệu kiểm tra tại chỗ có thể được trình bày trên màn hình kỹ thuật số của nhà máy, hiển thị tình trạng phát hiện điểm hàn, đặt nền tảng cho việc thực hiện một nhà máy thông tin.
Tính năng sản phẩm
Chức năng đánh giá tự động và chức năng xử lý dữ liệu kết quả phát hiện.
Hệ thống thử nghiệm tùy chỉnh các kế hoạch và kế hoạch thử nghiệm dựa trên các tiêu chuẩn, tự động đánh giá chất lượng các khớp hàn và tạo ra các tiêu chuẩn và báo cáo thử nghiệm.
Quản lý dữ liệu tập trung là tùy chọn, với dữ liệu thử nghiệm tại chỗ được hiển thị trên màn hình kỹ thuật số của nhà máy, hiển thị tình trạng thử nghiệm khớp hàn,thiết lập nền tảng cho việc triển khai các nhà máy công nghệ thông tin (không cần thiết).
Bao gồm:
Phân loại, sắp xếp, lưu trữ và quản lý dữ liệu phát hiện, lưu trữ và sắp xếp dữ liệu này, đạt được kết nối giữa dữ liệu, cải thiện việc sử dụng không gian lưu trữ, tạo điều kiện truy cập,và cải thiện hiệu quả truy cập.
Thực hiện các hoạt động cơ bản trên dữ liệu, chẳng hạn như truy vấn, chèn, xóa và sửa đổi.
Quản lý và kiểm soát thống nhất để đảm bảo an ninh dữ liệu, tính toàn vẹn và sử dụng đồng thời bởi nhiều người dùng.
Nhập dữ liệu, chuyển đổi, lưu trữ, chức năng khôi phục, chức năng tái cấu trúc, giám sát hiệu suất, chức năng phân tích, v.v.
Hệ thống phát hiện thuận tiện cho hoạt động tại chỗ và di động, và được tích hợp trong máy tính xách tay phòng thủ công nghiệp quân sự ba, cung cấp bảo vệ tốt hơn cho máy phát siêu âm.
| Máy tính chủ |
Đáp ứng tiêu chuẩn MIL-810G của quân đội Hoa Kỳ, với mức độ chống nước và chống bụi đạt tiêu chuẩn IP65 Chống động đất / tác động / chống nhiệt độ rộng, vượt qua thử nghiệm giảm 120cm, chống nước bàn phím |
| hiển thị | 10.1-inch hệ thống Windows máy tính cắm đầy đủ mạnh mẽ |
| Thời gian hoạt động pin | Thời lượng pin là khoảng 10 giờ. |
| Weiht |
272 mm x 233 mm x 33,5 mm / 约1.76kg (toàn bộ đơn vị) 272 mm x 196 mm x 16.4 mm / 约0.95kg ((chẳng)) |
| Chipset bo mạch chủ | Bộ vi xử lý Intel ® CoRE TM M5-6Y57 (tần số chính 1.1GHz, tần số Rui 2.8GHz, bộ nhớ cache 4MB) |
| Khả năng và loại bộ nhớ | 8GB / 128GB SSD |
| Khả năng ổ cứng | Có thể mở rộng đến 256GB |
| Chip đồ họa | Thẻ đồ họa Intel ® HD Core 515 |
1Nhiệt độ lưu trữ: -51 + 71 ° C
2. Nhiệt độ làm việc: -29 + 63 ° C
3- Kích thước bên ngoài: 25 × 183 × 85 mm
4Trọng lượng: khoảng 1,98kg
5. Mức độ bảo vệ: đáp ứng tiêu chuẩn quân sự của Mỹ tiêu chuẩn MIL-810G, và độ chống nước và chống bụi đạt tiêu chuẩn IP65
Chống động đất / tác động / chống nhiệt độ rộng, vượt qua thử nghiệm giảm 120cm, chống nước bàn phím
6. Kháng va chạm: tối đa 0,15 gram / 11 mili giây, theo tiêu chuẩn IEC60068-2-27
7. Kháng rung: 5-150 Hz, tối đa 2 gram, 1 octave mỗi phút, theo tiêu chuẩn IEC60068-2-6Fc
8Giao diện thăm dò: LEMO 00 hoặc Microdot
9. Giao diện đầu vào / đầu ra thiết bị: cổng bus mở rộng
10. Giao diện nguồn: bộ điều hợp nguồn
11. USD: 3.0
12Nguồn điện làm việc Điện áp làm việc: 5V DC, được cung cấp thông qua giao diện tích hợp của máy tính
13. nguồn cung cấp điện bộ mã hóa: nguồn cung cấp điện bên ngoài 100-230 volt; nguồn AC; công suất tối đa 5W
14. tiêu thụ điện: tiêu thụ điện tối đa 2,5W
15. Loại xung siêu âm: xung sóng sắc nét
16Tần số lặp lại PRF: giá trị tối đa 1000Hz, 3 chế độ (tùy thuộc vào phạm vi hiệu chuẩn), phạm vi điều chỉnh liên tục 8-1000Hz, chuỗi xung không liên tục, điện áp kích thích: tối đa 400V
17Chế độ sạc: 1 nF, 220 pF
18. Thời gian bắt đầu sóng tăng cạnh: < 15nS
19. Ni: 50 ohm, 1000 ohm
20Chế độ thăm dò (TR): bật/tắt, thâm nhập
21. Đặt và đánh giá phạm vi hiệu chuẩn: tối thiểu 0-2.5mm, 0-0.1 inch (trong thép); tối đa 0 đến 9700mm, 0 đến 381 inch (trong thép)
22.Phạm vi tốc độ âm thanh: 500 ~ 15000 m/s, 0,02 ~ 0,59 "/ μ S; Có một danh sách tài liệu hoàn chỉnh và có thể chỉnh sửa
23. Tiến độ xung: -10 ~ 1500 mm; - 0,39 ~ 50 " (trong thép)
24. Sự chậm trễ của tàu thăm dò: 0~100 μS
25Phạm vi tần số: 0,5 ~ 20 MHz (-3 dB); 4 bộ lọc
26. Phạm vi tần số lặp lại: 1-1000Hz; Tự động hoặc điều chỉnh bằng tay
27. Lợi: 110 dB, bước điều chỉnh 0,5/1/2/6 dB
28Chế độ làm việc: kiểu phản xạ xung, tinh thể kép, với tinh thể thứ hai thâm nhập
29- Khám phá: sóng đầy đủ, sóng nửa dương, sóng nửa âm, tần số vô tuyến RF (tối đa 150 mm / 5,9 "trong thép)
30. Ức: 0-90% tuyến tính
31. DAC/TCG: DAC có tối đa 16 điểm dữ liệu (phản xạ tham chiếu), phạm vi động 37 dB và độ nghiêng tối đa 6 dB/ μ S; 3 đường cong có thể điều chỉnh;Chuyển đổi sang chế độ TCG (sửa đổi tăng thời gian) (mức ngưỡng ghi theo chiều ngang); Đáp ứng các tiêu chuẩn thử nghiệm trong nước và quốc tế
32. DGS: DGS ghi lại đường cong kích thước phản xạ tương đương hiệu quả của tất cả các đầu dò với chức năng DGS; Có thể được đặt là DAC hoặc TCG; Phương pháp đánh giá có thể được hiển thị dưới dạng giá trị dB liên quan đến đường cong,đường kính tương đương, hoặc mức đánh giá (JIS); Thuyết giảm tốc độ âm thanh và điều chỉnh truyền; Máy phản xạ tham chiếu có thể được lựa chọn như lỗ đáy phẳng, lỗ ngang,hoặc đáy phẳng lớn
33. Cổng giám sát: 2 cổng giám sát độc lập, với chiều rộng cổng vượt quá phạm vi hiệu chuẩn tối đa; Đánh giá dựa trên quét A; báo động cổng: đóng, đồng bộ, không đồng bộ; Lập luận:và/hoặc báo động âm thanh
34. đo khoảng cách: Nó có thể đo khoảng cách giữa phía sóng hoặc đỉnh của tiếng vang trong một cổng độc lập (cổng A hoặc cổng B) và điểm không;Hoặc đo khoảng cách giữa các tiếng vang giữa các cổngCổng B - Cổng A
35. Phân giải đo lường: Con đường âm thanh tối đa / độ theo thời gian là 12,6mm: 0,01mm; Hoặc 0,2% chiều rộng toàn màn hình
36. Độ phân giải dọc: 0,5% chiều cao màn hình đầy đủ hoặc 0,2dB
37. A-scan số hóa: 1024 × 1024 pixel
38. hiển thị đóng băng: đóng băng A-scan tĩnh, đóng băng A-scan động (đỉnh, tín hiệu động thời gian thực), với một trung bình đóng băng 2-3 chu kỳ xung siêu âm
39. So sánh tiếng vang: đồng thời hiển thị tín hiệu động hiện tại và tín hiệu A-scan được truy cập
40Ngôn ngữ: tiếng Anh, tiếng Pháp, tiếng Đức, tiếng Tây Ban Nha, tiếng Trung, tiếng Nhật
41. Đơn vị: milimet, inch, tinh tế
42. Lưu trữ dữ liệu: Cơ sở dữ liệu có thể lưu và quản lý cài đặt thiết bị, nhiệm vụ kiểm tra và kết quả kiểm tra; Bao gồm A-scan, DAC và chú thích văn bản; Và nhập bảng tính Microsoft Excel;Capacity lưu trữ được giới hạn bởi kích thước của ổ cứng.
