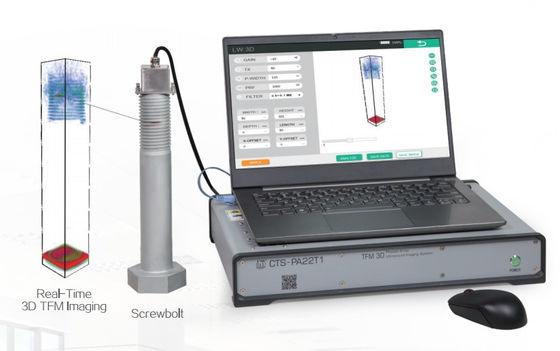

HPA-22T1 Hệ thống chụp ảnh siêu âm 3D thời gian thực TFM mảng pha song song đầy đủ 64 kênh với độ trễ 0-40 Μs và P 2.5ns

HPA-22T1 Hệ thống hình ảnh siêu âm 3D thời gian thực

HPA-22T1 là mộtkênh 64hệ thống phát hiện hình ảnh siêu âm nhanh (TFM) phát triển độc lập bởi công ty chúng tôi. The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.

Nền tảng siêu dữ liệu RF phased array công nghiệp có thể trực tiếp xử lý toàn bộ dữ liệu gốc bằng máy tính.

Thông số kỹ thuật:

Đặc điểm:

• Mô hình thuật toán tái tạo tập trung tổng thể (TFM)
  According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.
• 64 kênh phần cứng mảng pha song song hoàn toàn
  Với 64 kênh phần cứng mảng pha song song hoàn toàn, nó có thể thu thập tới 4096 dữ liệu FMC của sóng loại A trong thời gian thực với độ sâu lấy mẫu 2m.
• Phát hiện hình ảnh tập trung tổng thể (TFM) thời gian thực
  Hỗ trợ phát hiện hình ảnh nhanh của vật liệu tổng hợp hàng không vũ trụ dây chuyền đường sắt tốc độ cao hàn chân bánh xe và trục của xe máy điện ốc vít blades tuabin gió và tường dày hàn chân.
• Hình ảnh chụp nhanh C-scan
  Dựa trên việc lấy nét tổng thể 2D (TFM) kết hợp với định vị mã hóa, hình ảnh quét C nhanh có thể được thực hiện cho các vật liệu được phát hiện.
• Mô-đun tập trung tổng thể sóng ngang 3D (TFM)
  Dựa trên thăm dò mảng hai chiều và các nêm tương ứng, việc phát hiện khu vực hàn trong thời gian thực có thể được thực hiện để tạo ra một màn hình đồ họa 3D hình ảnh;3D-TFM kết hợp với bộ mã hóa có thể tạo thành một hình ảnh phát hiện 4D trực quan và minh bạch của khu vực hàn.
• Nhiều chế độ 3D-TFM
  Một loạt các giải pháp TFM cho các sản phẩm đúc và đúc hàn; một lựa chọn lý tưởng cho kiểm tra RT của hàn thép không gỉ austenit trung bình và dày.
• Khám phá 4D thời gian thực
  3D-TFM kết hợp với bộ mã hóa để tạo ra hình ảnh phát hiện 4D thời gian thực và tốc độ quét lên đến 100 mm / s.
• Phát hiện TFM của vật dụng đặc biệt
  For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.
• Lưu trữ dữ liệu ban đầu và tạo báo cáo
  Hệ thống cung cấp các chức năng như lưu trữ dữ liệu ma trận đầy đủ ban đầu và lưu trữ kết quả thử nghiệm, phân tích định lượng vị trí khiếm khuyết, v.v.Nó có thể cung cấp báo cáo thử nghiệm theo định dạng báo cáo được yêu cầu bởi người dùng.
