Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Hệ thống đo độ dày ăn mòn từ tính | Cáp điều khiển phát hiện: | 25m |
|---|---|---|---|
| Thickness Measurement: | Accuracy 0.04mm, Range 2~120 mm (Steel) | tần số kích thích: | 3.0~5.0MHz, tốc độ đo: 16~1 lần/s |
| Làm nổi bật: | Đo độ dày ăn mòn từ trễ,Máy đo độ dày ăn mòn bằng từ trễ dạng bò từ tính,Máy đo độ dày siêu âm ăn mòn dạng bò từ tính |
||

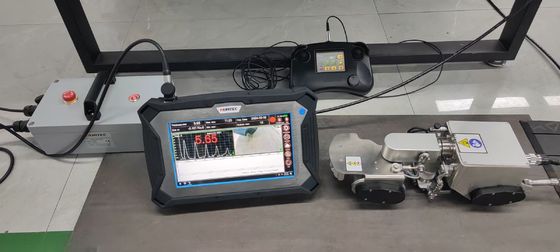

Hệ thống đo độ dày ăn mòn từ tính

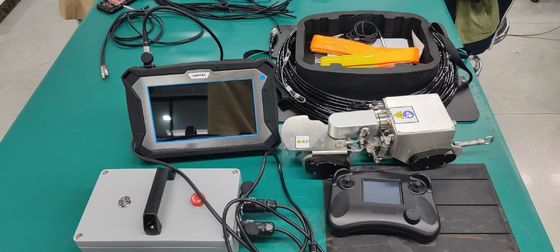

| Mục | Tên | Đơn vị | Số lượng | Ghi chú | |
| 1 | Máy chủ kiểm tra (PC và phần mềm) | bộ | 1 | 25% | |
| 2 | Bò từ tính hai bánh HUATEC TG-M70 (Bao gồm mô-đun video và đo độ dày) | bộ | 1 | 65% | |
| 3 | Cáp điều khiển thử nghiệm | mét | 25 | 10% | |
| 4 | Thiết bị chống rơi dây an toàn | mét | 25 | /Tùy chọn | |
| 5 | Hướng dẫn vận hành | PC | 1 | ||
| 6 | Giấy chứng nhận hiệu chuẩn | cái | 1 | ||

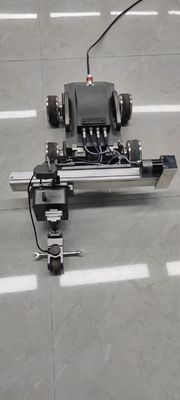

3 Đặc điểm của bò từ tính hai bánh

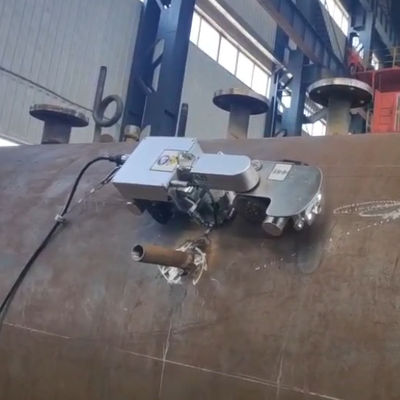

Bò từ tính hai bánh là một thiết bị tiên tiến có thể mang theo nhiều thiết bị kiểm tra không phá hủy. Hiện tại, nó đã tích lũy một số lượng lớn kinh nghiệm giải quyết tại chỗ trong nhiều lĩnh vực như hóa dầu, kiểm tra đặc biệt nồi hơi và điện. nó có thể mang theo siêu âm điện từ ở đáy đường ống, khuỷu tay hoặc ba liên kết và các khu vực ăn mòn, xói mòn nghiêm trọng hơn để kiểm tra hoặc đo độ dày quét B, lĩnh vực công nghiệp gọi là chuyên gia phát hiện ăn mòn đường ống
Bò từ tính hai bánh có các đặc điểm sau: cấu trúc nhỏ gọn, tính linh hoạt cao, lực hút từ tính, độ chính xác điều khiển cao, công nghệ phát hiện tiên tiến, tương thích với phát hiện video và cơ chế nâng đầu dò độc đáo. Để phát hiện tự động sự ăn mòn của đường ống, thùng chứa và tấm
1) Cấu trúc nhỏ gọn và tính linh hoạt cao
Thiết kế nhỏ gọn và tinh tế cho phép nó dễ dàng thực hiện phát hiện ăn mòn cho nhiều loại đường ống và tàu sắt từ. Vòng từ tính là 350mm (chiều dài) × 140mm (chiều rộng) × 130mm (chiều cao) và nặng dưới 5,5kg. Cấu trúc hai bánh độc đáo giúp nó có thể di chuyển tự do trên các đường ống có kích thước tối thiểu 100mm. Bán kính quay vòng tối thiểu là 400mm và khuỷu tay có bán kính uốn cong tối thiểu 100mm có thể dễ dàng đi qua. Do đó, phạm vi di chuyển và quét từ tính hai bánh đã được mở rộng rất nhiều.
2) Lực hút từ tính siêu
Về mặt thiết kế, sử dụng nam châm đất hiếm từ tính để tạo ra nam châm vĩnh cửu cường độ cao trong hai vòng leo từ tính. Ngay cả khi mất điện đột ngột, không có nguy hiểm cho thân xe rơi khỏi bề mặt được phát hiện. Do đó, bò từ tính hai bánh có thể thực hiện quét theo tư thế ngang, dọc và đảo ngược một cách an toàn. Tải trọng dọc tối đa của bò từ tính hai bánh là 5kg, có nghĩa là nó sẽ không ảnh hưởng đến bất kỳ chuyển động dọc nào khi kéo trọng lượng 5kg.
3) Độ chính xác điều khiển cao
Tốc độ của bò từ tính hai bánh là 0-6m/phút và có thể tiến về phía trước với tốc độ không đổi, bằng bộ mã hóa chính xác có thể đạt được chức năng cài đặt khoảng cách phát hiện, có thể đáp ứng tốt hơn nhu cầu phát hiện của người dùng. Ví dụ, khách hàng cần thực hiện quy trình phát hiện khoảng cách 50mm tại một điểm ở mặt sau của khuỷu tay: bộ điều khiển có thể được lập trình và việc leo từ tính hai bánh có thể được vận hành và kiểm tra sau mỗi 50mm. Cải thiện hiệu quả và độ chính xác của việc phát hiện.
1 Thông số kỹ thuật
l ★Cáp điều khiển phát hiện:25m
l ★Bán kính cong tối thiểu trên bề mặt của vật thể được đo: trục dọc ≥50mm và chu vi ≥125mm
l Đo độ dày: Độ chính xác 0,04mm, Phạm vi 2~120 mm (Thép)
l ★Khoảng hở làm việc / nhấc lên:≤4mm
l ★Độ không vuông góc đo (vuông góc với bộ chuyển đổi/đầu dò so với vật thể đang thử nghiệm):±25o
l Tần số kích thích: 3.0~5.0MHz, tốc độ đo: 16~1 lần/giây
l Phạm vi tốc độ âm thanh: 1000~9999 m/s, gia số điều chỉnh: 1 m/s
l Chức năng cổng: cổng tự động, cổng đơn thủ công, cổng kép thủ công
l ★Giám sát video: cả hai camera kép tầm nhìn trước và sau, điểm ảnh động và tĩnh là 3 triệu /2304×1296
l Đầu dò từ tính nhiệt độ bình thường: nam châm vĩnh cửu yếu hoặc ít hơn, lực hút từ tính≤15N, hình tròn Φ30× cao 44mm, trọng lượng≤80g
l ★Kích thước và trọng lượng thân thiết bị bò (xấp xỉ): L380×W130×H120mm, 6kg
l Nhiệt độ làm việc: -10~+50℃
2 Phần mềm phân tích đo lường
l Hiển thị đồng thời kết quả độ dày, A, B quét
l Trực tiếp ban hành một bản ghi thử nghiệm, ★ danh sách giá trị độ dày, để tạo điều kiện cho việc phân tích và xử lý dữ liệu
l ★Tương thích với hệ điều hành Win7/10 (32/64 bit)
