Thông tin chi tiết sản phẩm:
|
| chỉ định độ chính xác: | 0,001μm ； | Phạm vi đo lường: | Trục z (dọc) 200μm trục x (ngang) 17,5mm （0,71inch） ；））） |
|---|---|---|---|
| Lọc: | RC, PC-RC, Gauss, DP ； | Chiều dài lấy mẫu (lr): | 0,25,0,8,2,5 |
| Làm nổi bật: | Máy đo độ nhám bề mặt hiển thị kỹ thuật số,Máy đo độ nhám bề mặt kỹ thuật số cầm tay,Máy đo độ nhám bề mặt cầm tay |
||

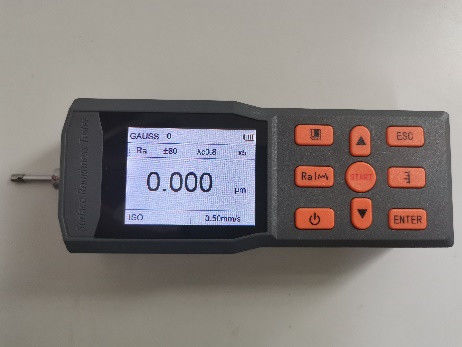

SRT-6450 Máy đo độ thô bề mặt màn hình kỹ thuật số cầm tay
1.Bản tổng quan sản phẩm
Thiết bị đo độ thô bề mặt này là một thiết bị cầm tay phù hợp với môi trường sản xuất và nhu cầu đo lường di động. Nó có thể đo độ thô bề mặt của các bộ phận gia công khác nhau,tính toán các thông số tương ứng dựa trên các điều kiện đo lường đã chọn và hiển thị tất cả các thông số đo lường và đồ họa đường viền trên màn hình hiển thị.Công cụ này có thể đo lường các thông số chính của các tiêu chuẩn quốc tế mới nhất và tuân thủ đầy đủ và nghiêm ngặt các tiêu chuẩn quốc tếCác thông số đo là phù hợp với tiêu chuẩn quốc gia GB / T3505 "Specification kỹ thuật hình học sản phẩm - thuật ngữ,Định nghĩa và các thông số cấu trúc bề mặt của phương pháp đường viền cấu trúc bề mặt" và tương thích với các tiêu chuẩn của Hoa Kỳ, Đức, Nhật Bản, Vương quốc Anh và các nước khác.kiểm tra hàng hóa và các bộ phận khác, đặc biệt phù hợp với kiểm tra tại chỗ của các mảnh lớn và dây chuyền sản xuất, cũng như kiểm tra bên ngoài bởi kiểm tra, đo lường, kiểm tra hàng hóa và các bộ phận khác,mà không gây tổn thương cho các mảnh làm việc.
Phạm vi đo được của mảnh: mặt phẳng, bề mặt hình tròn bên ngoài, bề mặt hình nón, lỗ bên trong, rãnh, bề mặt cong, vv (cần đo bề mặt đặc biệt bằng các cảm biến thích hợp).
2.Các thông số kỹ thuật
| Tên | Nội dung | ||
| Phạm vi đo | Trục Z (chẳng) | 200μm; | |
| Trục X (phẳng) | 17.5mm ((0.71inch); | ||
| Nghị quyết | Trục Z (chẳng) | 0.002μm±20μm; | |
| 0.004μm±40μm; | |||
| 0.008μm±80μm; | |||
| Điểm | Các thông số |
Ra Rz Rq Rt; Rp Rv R3z R3y Rz(JIS); R Rsk Rku Rsm Rmr;
|
|
| Tiêu chuẩn |
Tiêu chuẩn quốc tế ISO4287 Tiêu chuẩn ANSI B46.1 Tiêu chuẩn Mỹ Tiêu chuẩn DIN4768 của Đức Tiêu chuẩn JIS B601 của Nhật Bản |
||
| Biểu đồ | Đường cong tỷ lệ hỗ trợ, độ thô, hình sóng lọc | ||
| Bộ lọc | RC,PC-RC,Gauss,DP; | ||
| Chiều dài lấy mẫu (lr) | 0.25,0.8,2.5; | ||
| Thời gian đánh giá (ln) | Ln=lr×n n=1 ̇5; | ||
| Cảm biến | Nguyên tắc đo | Động lực chênh lệch dịch chuyển | |
| Stylus | Kim cương tự nhiên, 90 góc nón, đầu nửa jin 5μm; | ||
| Đo lực | < 4mN; | ||
| Đầu hướng dẫn | Hợp kim cứng, bán kính hướng trượt 40mm; | ||
| Tốc độ trượt | lr = 0,25,Vt = 0,135mm/S; | ||
| lr = 0,8, Vt = 0,5 mm/S; | |||
| lr=2,5, Vt=1mm/S; | |||
| Quay trở lại, Vt = 1mm/S; | |||
| Độ chính xác của chỉ số | 0.001μm; | ||
| Lỗi chỉ định | ± ((5nm+0.1A) A: Giá trị tiêu chuẩn của tham số mẫu nhiều dòng Ra | ||
| Sự thay đổi chỉ định | Không quá 3%; | ||
| Bề đường dư thừa | Không lớn hơn 0,01μm; | ||
| Nguồn cung cấp điện | Pin lithium tích hợp, sạc bằng bộ sạc DC5V, 2000mA; | ||
| Kích thước bên ngoài | 156mm × 61mm × 45mm; | ||
| Trọng lượng | Khoảng 450g | ||
| Môi trường làm việc | Nhiệt độ: -20°C đến 40°C Độ ẩm: < 90%RH | ||
| Môi trường lưu trữ và vận chuyển | Nhiệt độ: -40°C đến 60°C Độ ẩm: < 90%RH | ||
| Phụ kiện tùy chọn | Bộ cảm biến bề mặt cong, bộ cảm biến lỗ nhỏ, bộ cảm biến rãnh sâu, thanh mở rộng, thanh chuyển đổi, nền tảng đo 200mm, nền tảng đo đá cẩm thạch 300mm | ||
3Các đặc điểm chức năng
* Nó có thiết kế cơ khí và điện tích hợp, có kích thước nhỏ gọn, trọng lượng nhẹ và dễ sử dụng.
* Chip ARM + DSP được áp dụng để điều khiển và xử lý dữ liệu, có tốc độ cao và tiêu thụ năng lượng thấp.
* Nhiều tham số Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku.
* Một phạm vi đo lớn 200μm.
* 320*240 màn hình màu, màn hình kỹ thuật số / đồ họa; Nhấn mạnh mà không xem góc;
* Màn hình hiển thị giàu thông tin, trực quan và có thể hiển thị tất cả các thông số và đồ họa.
* Tương thích với nhiều tiêu chuẩn quốc gia như GB, ISO, DIN, ANSI và JIS;
* Nó được trang bị pin lithium-ion có thể sạc lại và mạch điều khiển sạc, có dung lượng cao và không có hiệu ứng bộ nhớ.
* Có một biểu tượng chỉ ra năng lượng pin còn lại để nhắc người dùng sạc kịp thời.
* Nó có thể hiển thị hướng dẫn quy trình sạc, cho phép người vận hành biết mức sạc bất cứ lúc nào.
* Thời gian làm việc liên tục là hơn 8 giờ;
* Kho lưu trữ dữ liệu siêu công suất, có khả năng lưu trữ 100 bộ dữ liệu thô;
* Ghi lại và lưu trữ dữ liệu đo;
*Mô-tơ chống ngưng hoạt động đáng tin cậy và thiết kế phần mềm;
* Hiển thị thông tin đo lường, thông tin nhắc menu và các thông tin nhắc và giải thích khác nhau như bật / tắt điện.
* Thiết kế vỏ ergonomic, mạnh mẽ, nhỏ gọn, di động và rất đáng tin cậy;
* Nó có thể được kết nối với máy tính để truyền dữ liệu thời gian thực và dữ liệu lịch sử.
* Các khối mẫu hiệu chuẩn sử dụng nền thủy tinh quang học, có tính chính xác cao, không dễ bị trầy xước và có tuổi thọ dài.
* Phụ kiện tùy chọn bao gồm các cảm biến bề mặt cong, cảm biến lỗ nhỏ, cảm biến rãnh sâu, nền tảng đo lường, vỏ cảm biến, thanh mở rộng, v.v.
