Thông tin chi tiết sản phẩm:
|
| Độ nhạy tham chiếu （± 10%）: | 0.110 PC/（M/S2 | dải tần hoạt động: | 0,2Hz ～ 10kHz |
|---|---|---|---|
| Rung động sin hoạt động tối đa: | 9800m/s2 | Phản ứng tần số pha （1 °: | 0,2Hz ～ 10kHz |
| Làm nổi bật: | Hệ thống hiệu chuẩn tần số trung bình,hệ thống hiệu chuẩn rung,Hệ thống hiệu chuẩn rung |
||

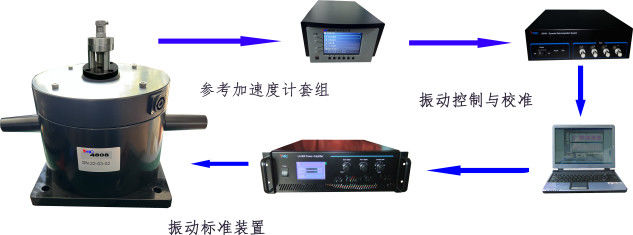

Sơ đồ cấu hình hệ thống hiệu chuẩn rung tần số trung bình
1. Mô tả chung
Sơ đồ này chủ yếu thực hiện hiệu chuẩn tự động/thủ công các đặc tính độ nhạy, tuyến tính, biên độ-tần số và pha-tần số của cảm biến rung, đồng thời tạo ra báo cáo thử nghiệm tương ứng. Hệ thống có cấu trúc đơn giản, dễ vận hành và sử dụng, tuân thủ JJG233-2008 "Quy định kiểm định đối với cảm biến gia tốc áp điện", GB/T20485.21-2007/ISO16063-21:2003 "Phương pháp hiệu chuẩn cho cảm biến rung và sốc Phần 21 Phương pháp so sánh Hiệu chuẩn rung", "JJG 134-2003 Yêu cầu thử nghiệm và hiệu chuẩn như Quy định kiểm định đối với cảm biến tốc độ điện từ và Quy định kiểm định đối với máy đo rung làm việc JJG 676-2000.
2. Hiệu suất chính
Phạm vi tần số khả dụng: 5Hz-10kHz;
Biên độ rung khả dụng: 0-± 700m/s2;
Có thể xác minh/hiệu chuẩn chính xác điện áp, điện tích, gia tốc đầu ra IEPE, tốc độ và các cảm biến và máy đo rung khác. Hỗ trợ phương pháp so sánh từng điểm, phương pháp quét tần số hình sin, phương pháp kích thích ngẫu nhiên và phương pháp kích thích xung và các phương pháp xác minh/hiệu chuẩn khác.
3. Cấu tạo cơ bản
Sơ đồ bao gồm gia tốc kế tiêu chuẩn, bộ khuếch đại điện tích tiếng ồn thấp, bàn rung nhỏ, bộ khuếch đại công suất tuyến tính, bộ thu thập dữ liệu động và phần mềm kiểm tra và điều khiển đặc tính cảm biến. Việc kiểm tra tự động và điều khiển vòng kín về độ nhạy của cảm biến, độ tuyến tính biên độ và đáp ứng tần số được thực hiện bằng điều khiển máy tính.
Lưu ý: Gia tốc kế đang thử nghiệm phụ thuộc vào sản phẩm thực tế và hình ảnh chỉ để tham khảo gia tốc kế đầu ra điện tích.
4. Thông số kỹ thuật thiết bị
4.1. Bàn rung
Bàn rung tiêu chuẩn HG-5024M sử dụng vật liệu nam châm vĩnh cửu đất hiếm Ndfeb; Nó có các đặc điểm về thể tích nhỏ, trọng lượng nhẹ, dải tần số rộng, cấu trúc hợp lý và độ tin cậy cao. Được thiết kế đặc biệt để hiệu chuẩn rung, thử nghiệm rung và thử nghiệm rung của nguồn rung tiêu chuẩn, có thể được sử dụng làm hiệu chuẩn cảm biến rung, hiệu chuẩn và thử nghiệm, cũng có thể được sử dụng cho các bộ phận dụng cụ lớn và vừa của rung động môi trường, thử nghiệm mỏi, đo lường cấu trúc nhỏ và vừa của đáp ứng động, thử nghiệm tần số cộng hưởng và trở kháng cơ học, thử nghiệm chế độ.
| Lực kích thích hình sin tối đa | ≥120N (200N Làm mát bằng không khí) |
| Tần số hoạt động | 5Hz～10000Hz |
| Gia tốc tối đa | 1m/s2～700m/s2 (Giá trị đỉnh) |
| Tốc độ tối đa | 1.4m/s (Giá trị đỉnh) |
| Độ dịch chuyển tối đa | 12.7mm (đỉnh-đỉnh) |
| Từ thông rò rỉ | ＜5mT |
| Tỷ lệ tín hiệu trên tạp âm | ≥50dB |
| Độ ổn định tần số | ≤0.1% |
| Độ ổn định biên độ | ≤0.3% |
| Mức độ méo | ≤5% |
| Rung ngang | ≤10% |
| Lỗi chỉ báo tần số | ≤0.1% |
| Độ cứng hỗ trợ | 5.6N/mm |
| Trở kháng DC cuộn dây | 0.8Ω |
| Dòng điện đầu vào tối đa | 15Arms (25Arms Làm mát bằng không khí) |
| Chất lượng của các bộ phận chuyển động | 180 g |
| cân nặng | 35kg |
| Kích thước bàn | Ф62.5mm (Lỗ lắpФ50.8,5-M8) |
| Kích thước tổng thể | Ф215×200mm |
| Phạm vi nhiệt độ |
Nhiệt độ hoạt động: 5℃ ~ 40℃; Nhiệt độ bảo quản: -20℃ ~ 70℃. |
| Độ ẩm tương đối | Không quá 75% (Nhiệt độ không quá 30℃) |
| xuất khẩu | Ổ cắm 4 chân |
| Bộ khuếch đại công suất được đề xuất | LA-500 (20V25A) |
Lưu ý: HG-5024M có thể được sử dụng làm bàn rung tiêu chuẩn để xây dựng tiêu chuẩn theo Quy định kiểm định bàn rung tiêu chuẩn JJG 298-2015.
Phạm vi tần số: 10-10000Hz; Biên độ tối đa: 300m/s2.
4.2. Bộ khuếch đại công suất tuyến tính
Bộ khuếch đại công suất LA-500 sử dụng khung gầm 19 inch tiêu chuẩn, màn hình LCD màu thực hiển thị dòng điện, điện áp, tần số tín hiệu và bảo vệ, đầu ra công suất tuyến tính, độ méo thấp, tỷ lệ tín hiệu trên tạp âm tốt; Với điện áp đầu ra, chỉ báo dòng điện và các lỗ đầu cuối giám sát; Nhiều chức năng bảo vệ; Trực tiếp điều khiển máy rung chế độ MS-series và máy rung nhỏ VT/SVT-series
| Mẫu sản phẩm | LA-500 | |
| Công suất đầu ra định mức | 500 VA | |
| Trở kháng đầu vào | >10 kΩ | |
| Điện áp đầu ra định mức | 25 Vrms | |
| Dòng điện đầu ra định mức | 20Arms | |
| Méo phi tuyến | ＜1% | |
| Tỷ lệ tín hiệu trên tạp âm | ≥80dB | |
| độ lợi | 10 V/V±2dB | |
| Đáp ứng tần số Hz | Dòng điện một chiều | 0 - 50k±1dB |
| Dòng điện xoay chiều | 20 - 50k±1dB | |
| Phạm vi tần số Hz | Tỷ lệ công suất đầy đủ | 20 - 5k |
| Công suất giảm | 0 - 50k | |
| W╳H ╳D mm |
483╳132.5 ╳480 |
|
| Kg | 22.5 | |
| Nguồn cung cấp | 220V50Hz8A | |
| Được trang bị với mô hình máy rung: | SVT-03 | |
4.3. Tham khảo gia tốc kế
Gia tốc kế tham chiếu HG-8305 sử dụng cấu trúc nén trung tâm, đặc tính nhiệt độ tốt, độ ổn định lâu dài cao, khả năng chống va đập mạnh; Lắp đặt kép M5 (tùy chọn 10-32) ở phía dưới và phía trên có thể nhận ra hiệu chuẩn chính xác độ nhạy của cảm biến ở chế độ back-to-back, truyền giá trị rung tiêu chuẩn và các chức năng tiêu chuẩn xác minh ổn định.
Đường cong đáp ứng tần số
Đường cong nhiệt độ
| Độ nhạy tham chiếu (±10%) | 0.110 pC/(m/s2) | ||
| Phạm vi tần số hoạt động | 0.2Hz～10kHz | ||
| Gia tốc rung hình sin hoạt động tối đa | 9800m/s2 | ||
| Phạm vi tần số biên độ | ±2% | 0.2Hz～5kHz | |
| ±10% | 5Hz～10kHz | ||
| Đáp ứng pha-tần số (±1°) | 0.2Hz～10kHz | ||
| Tần số tự nhiên lắp đặt | ≥40kHz | ||
| Độ nhạy ngang | ≤2% | ||
| Phạm vi nhiệt độ hoạt động | –74~+200℃ | ||
| Điện trở cách điện | ≥1011Ω | ||
| Độ ổn định hàng năm | ≤0.5% | ||
| Độ tuyến tính biên độ gia tốc | ≤0.5% | ||
| Độ nhạy nhiệt độ tức thời | 0.5ms-2/℃ (0.3Hz) | ||
| Độ nhạy từ tính | 1ms-2/T | ||
| Độ nhạy biến dạng của đế | 0.01ms-2/με | ||
| Bộ phận nhạy cảm | thạch anh | ||
| điện dung | ～70 pF | ||
| cân nặng | 38G | ||
| Chế độ cài đặt | 10-32 | ||
| Chế độ đầu ra | 10-32 | ||
| Chế độ đầu ra | Phân cực dương | ||
| Mô-men xoắn lắp | 0.5Nm～3.5Nm | ||
Lưu ý: Bộ khuếch đại điện tích HG-8305 và HG-8102B được sử dụng làm bộ rung và có thể được sử dụng làm gia tốc kế tham chiếu theo Quy định kiểm định gia tốc kế áp điện JJG 233-2008.
4.4. Bộ khuếch đại điện tích tiếng ồn thấp
HG-8102B: bộ khuếch đại điện tích tiếng ồn thấp đa chế độ với chuẩn hóa độ nhạy cảm biến 4 bit, với điện tích, điện áp, IEPE và ba chế độ đầu vào khác, độ lợi, thông cao, thông thấp và các tùy chọn đa tệp được chuẩn hóa; Kích thước nhỏ, tích hợp cao; Bốn bộ đầu ra thập phân được chuẩn hóa (1.000~10.99pC/UNIT); Thích hợp cho đo lường và hiệu chuẩn chính xác.
| đầu vào | điện áp /IEPE (4mA/24VDC):±10V ; Điện tích:±106pC |
| xuất khẩu | ±10VP/5 mA (Tối đa) |
| Độ lệch DC | ±10mV |
| tiếng ồn | ≤5μVrms (Độ lợi tối đa được gấp vào đầu vào) |
| Phân loại độ lợi | 0.1；1；10；100；1000mV/pC (Khi điện dung nguồn là 1nF) |
| độ chính xác | ±0.5% |
| Bộ lọc thông thấp: | 0.3,1k,3k,10k,30k,100kHz (Tần số cắt - 3dB±1dB, Tốc độ suy giảm -12dB/OCT) |
| Bộ lọc thông cao: | 0.3,1,3,10,30,100Hz (Tần số cắt - 3dB±1dB, Tốc độ suy giảm -6dB/OCT) |
| nhiệt độ | Nhiệt độ hoạt động:0℃- +50℃；Nhiệt độ bảo quản:-55℃-+85℃ |
| độ ẩm | 95%R.H. Tối đa |
| Nguồn cung cấp | Dòng điện xoay chiều:220V50Hz |
| kích thước | 45mm (W) ╳122mm (H) ╳200mm(D) |
| cân nặng | 1.5KG |
| Chế độ kết nối | Chế độ đầu vào:M5；Chế độ đầu ra:BNC；Nguồn điện:3GTJE3(AC) |
| Đường dây đầu vào: | Cáp tiếng ồn thấp 2 m hai đầu M5 STYV-1 |
| Đường dây đầu ra | Cáp đầu ra BNC 50Ω hai đầu 2 m |
| Dây nguồn | 3GTJA(AC)； 1PCS |
4.5. Bộ thu thập dữ liệu động (Bộ điều khiển)
Bộ thu thập dữ liệu động HG-9204H là bộ thu thập dữ liệu động đầu vào 4 kênh và đầu ra 2 kênh với tốc độ lấy mẫu cao. Nó có thể được kết hợp với phần mềm đo lường và điều khiển cơ bản HG-9800-02 để tạo thành một hệ thống thu thập dữ liệu động và cũng có thể được kết hợp với phần mềm kiểm tra đặc tính cảm biến HG-9800-05 để tạo thành một hệ thống điều khiển rung vòng kín.
| Nhập số kênh | 4 | |
| Chế độ tín hiệu | Điện tích, điện áp, IEPE | |
| Băng thông đầu vào tín hiệu điện áp | DC-100kHz | |
| Băng thông đầu vào tín hiệu IEPE | 0.3Hz-100kHz | |
| Tỷ lệ tín hiệu trên tạp âm | ≥96 dB | |
| Chữ số AD | 16 | |
| Độ chính xác AD | 优于±0.5％ | |
| Phạm vi đầu vào |
điện áp /IEPE: ±10Vp Phạm vi đầu vào điện tích:±1×105pC |
|
| Độ lợi tích hợp | đầu vào điện áp /IEPE: 1 lần, 10 lần, 100 lần Đầu vào điện tích: 0.1, 1, 10, 100 lần | |
| Nguồn điện kích thích IEPE | 4mA±1mA /(20-24VDC); | |
| Tốc độ lấy mẫu một kênh | Tối đa 1 M lấy mẫu song song trên mỗi kênh | |
| Xuất khẩu DA | 2 đầu ra độc lập | |
| Độ phân giải DA | 16bit | |
| Tốc độ chuyển đổi DA | 500kHz; | |
| Biên độ đầu ra tín hiệu | ±10VP; | |
| độ chính xác | Tốt hơn ± 0.5% | |
| kích thướcw×D×H(mm) | W240mm×H69mm×D277mm | |
| Trọng lượng (g) | 3.5Kg | |
| Nguồn cung cấp | 100 – 240V AC ,50/60HZ | |
| Phần mềm hỗ trợ | Phần mềm thu thập và điều khiển tín hiệu HG-9800 |
4.6. Hệ thống kiểm tra và điều khiển đặc tính cảm biến (Máy tính & phần mềm)
Mô-đun kiểm tra và điều khiển đặc tính cảm biến HG-9800-05:
Với các cảm biến tiêu chuẩn, bộ khuếch đại công suất, bàn rung tiêu chuẩn, bộ điều khiển, v.v., độ nhạy, độ tuyến tính biên độ, đáp ứng tần số của cảm biến gia tốc có thể được kiểm tra tự động, phạm vi tần số có thể đạt tới 40kHz và báo cáo thử nghiệm có thể được tạo tự động.
1, kiểm tra tần số điểm: có thể đặt bất kỳ bộ giá trị tần số và biên độ rung nào (có thể đặt gia tốc, tốc độ, độ dịch chuyển, v.v.), tự động hoàn thành thử nghiệm rung một điểm, nhiều điểm và tạo báo cáo;
2, kiểm tra quét tần số: đặt điểm tần số tham chiếu, giới hạn trên và dưới của điểm tần số và tự động thực hiện kiểm tra độ nhạy và đáp ứng tần số;
3, kiểm tra ngẫu nhiên (nhanh): sử dụng tín hiệu ngẫu nhiên, nhanh chóng hoàn thành kiểm tra đáp ứng tần số của cảm biến rung;
4. Tự động hoàn thành việc kiểm tra độ tuyến tính biên độ và tạo báo cáo;
1. Cấu hình cơ bản và giá cả
| tên | Số hiệu | số lượng | Giá tham khảo | |
|
|
Gia tốc kế tiêu chuẩn | HG-8305 | 1 | |
|
|
Kiểm tra đồ gá back to back | 1 | ||
|
|
Bộ khuếch đại điện tích tiếng ồn thấp | HG-8102B | 1 | |
|
|
Bàn rung tiêu chuẩn | HG-5024M | 1 | |
|
|
Bộ khuếch đại công suất tuyến tính | LA-500 | 1 | |
|
|
Bộ thu thập dữ liệu động 4 kênh (Bộ điều khiển) | HG-9204H | 1 | |
|
|
Phần mềm kiểm tra và điều khiển đặc tính cảm biến | HG-9800 | 1 | |
|
|
Máy tính và máy in thử nghiệm | 1 | ||
|
|
Hỗ trợ kỹ thuật và dịch vụ | 1 | ||
