Thông tin chi tiết sản phẩm:
|
| đường kính phạm vi dây dây: | 1,5-300mm (cần định cấu hình các chuỗi thông số kỹ thuật khác nhau) | Độ chính xác: | 99.99% |
|---|---|---|---|
| Lỗi lặp lại cho phép: | ±0,055% | lỗi cho phép: | ± 0,2% |
| Nguồn cung cấp điện: | 5V từ pin máy tính | Nhiệt độ môi trường xung quanh: | -10℃~40℃ |
| Áp suất không khí: | 86 ~ 106kPa Độ ẩm tương đối: ≤85% | ||
| Làm nổi bật: | Máy phát hiện Dlaw tích hợp,Máy phát hiện mìn,Máy phát hiện lỗi dây thừng |
||

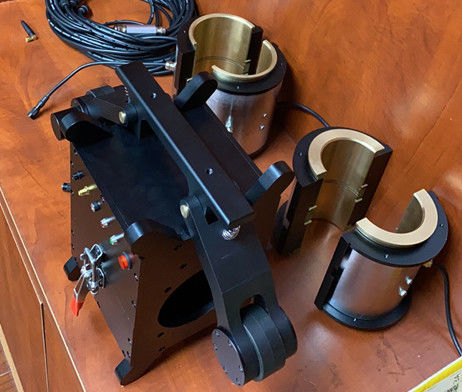

HRD-120 Máy dò khuyết tật dây cáp tích hợp cho các khuyết tật trong mỏ, đường cáp treo và cần cẩu
一. Tổng quan sản phẩm
◆ Phát hiện trực tuyến các khuyết tật của dây cáp bên trong và bên ngoài đứt dây, mòn, gỉ, biến dạng, lỏng sợi, bỏ qua sợi, thay đổi vật liệu và các khuyết tật khác.
◆ Báo cáo kết quả kiểm tra có thể đáp ứng các tiêu chuẩn của các ngành công nghiệp khác nhau và có số lượng dây bị đứt và tỷ lệ diện tích dây bị đứt so với tổng diện tích bị đứt của dây.
◆ Việc sử dụng giao diện USB của máy tính (có dây) hoặc "mạng Wi-Fi riêng" (không dây) để xử lý phân tích lấy mẫu trực tiếp, với cảnh báo âm thanh và ánh sáng trực tuyến và hiển thị kết quả theo thời gian thực.
◆ Cấu trúc hình tròn của cảm biến, bao quanh chu vi, từ hóa theo trục, từ hóa tức thời dây cáp đến trạng thái bão hòa.
◆ Cảm biến sử dụng vỏ nhôm hợp kim, với các chức năng chống thấm nước, chống bụi, chống va đập và chống ẩm.
◆ Vận hành ổn định, hiệu suất đáng tin cậy, độ chính xác phát hiện cao, hiệu suất chống nhiễu mạnh, dữ liệu chính xác.
◆ Phần mềm THÍCH ỨNG với các hệ điều hành Windows 98/2000 / xp/Vista/ Windows 7/8/10/11
◆ Được sử dụng rộng rãi trong khai thác mỏ, đường cáp treo, thiết bị nâng hạ, thang máy, máy móc cảng, cầu cáp và các lĩnh vực khác.
二.Cấu hình và mô hình hệ thống
Tất cả cần được tùy chỉnh: Máy dò khuyết tật dây cáp (nhỏ 48mm - trung bình 78mm - lớn 108mm)
| STT. | Cấu hình tên và kiểu máy | Số lượng | Đánh dấu | |
| Bộ phận cảm biến | 1 |
• Bộ phận cảm biến tích hợp • Máy kích thích đảo chiều tốc độ cao • Bộ tập trung tín hiệu độ dẫn điện cao • Nhóm độ nhạy từ Hall hiển thị • Ống lót dẫn hướng mòn định tâm nổi • Bộ mã hóa khoảng cách chính xác cao • Thiết bị lăn bánh định vị tự động |
1 bộ | Đã bao gồm bộ mã hóa |
| 2 |
• Báo động theo thời gian thực (chuyển đổi kỹ thuật số sang tương tự hi-fi) • Mô-đun chuyển đổi tương tự sang kỹ thuật số AD • Mô-đun loại bỏ nhiễu tự động • Mô-đun báo động âm thanh và hình ảnh khuyết tật • Mô-đun đảm bảo chất lượng phát hiện • Chế độ cắm và chạy DAQ |
1 bộ | Bao gồm thu Wi-Fi | |
| 3 | Ống lót thay thế | 5 bộ | Thông số kỹ thuật tùy chỉnh được thảo luận riêng | |
| Bộ phận xử lý | 4 | Cáp truyền USB | 1 chiếc | Tùy chỉnh dài 20 mét |
| 5 | Ăng-ten Wi-Fi | 2 chiếc | Một cái để phụ tùng | |
| 6 | Phần mềm xử lý thời gian thực tín hiệu phiên bản V3.0 | 1 bộ | ||
| 7 | Máy tính thu thập dữ liệu (loại máy tính bảng) | 1 chiếc | Đã bao gồm bộ sạc | |
| Bộ phận phụ kiện | 8 | Hộp đựng dụng cụ tùy chỉnh | 1 chiếc | Bánh xe chuyển số cần kéo tùy chỉnh |
| 9 | Bộ sạc tất cả trong một | 1 chiếc |
Đèn đỏ: Đang sạc Xanh lục: Đầy |
|
| 10 | Cáp an toàn kéo linh hoạt | 1 chiếc | Kết nối linh hoạt cho các bộ phận cảm biến | |
| 11 | Hướng dẫn vận hành (dữ liệu kỹ thuật liên quan) | 1 chiếc | ||
| 12 | Giấy chứng nhận (Thẻ bảo hành) | 1 chiếc | ||
| 13 | Danh sách đóng gói | 1 chiếc |
Lưu ý: 1, trong đó máy tính hai chức năng bảng 7 là tùy chọn (theo nhu cầu, chi phí là bổ sung);
2, tất cả các kích thước có thể được tùy chỉnh theo yêu cầu (và có thể được tùy chỉnh chính xác ống lót thay thế); Chẳng hạn như ống lót thay thế 48mm+24mm
三. Cốt lõi kỹ thuật và trình độ pháp lý
1. Dụng cụ ảo: sự không chắc chắn vô hạn của dây thừng. Chỉ có việc ứng dụng công nghệ dụng cụ ảo, thay thế các dụng cụ truyền thống bằng phần mềm và xử lý lấy mẫu trực tiếp bằng máy tính mới có thể đảm bảo không bỏ sót phát hiện và không phán đoán sai, giống như xem phim, quét dây cáp trong suốt quá trình, kết quả chính xác và lặp lại tốt.
2. Ba dụng cụ cố định: Theo tiêu chuẩn quốc gia về phế liệu dây cáp trong các ngành công nghiệp khác nhau, sản phẩm này áp dụng phát hiện không phá hủy trực tuyến, định tính, định lượng, định vị điện từ của dây cáp bị đứt bên trong và bên ngoài, gỉ, mòn, thay đổi diện tích mặt cắt ngang kim loại, lỏng sợi, bỏ qua sợi, biến dạng, dị thường vật liệu và các khuyết tật khác.
3. Dụng cụ hợp pháp: phù hợp với tiêu chuẩn ASTM1571-2021 của Mỹ và tiêu chuẩn quốc gia GB/T21387-2008.
四. Chỉ số kỹ thuật
Toàn bộ dòng sản phẩm có thể phát hiện phạm vi đường kính của dây cáp: φ1.5-300mm (cần cấu hình các dòng cảm biến thông số kỹ thuật khác nhau)
Tốc độ tương đối của cảm biến và dây cáp: 0.0-6.0 m/s Tốt nhất: 0.1-0.5 m/s
Khoảng cách tốt nhất giữa ống lót dẫn hướng cảm biến và dây cáp là 2-4 mm và khoảng cách cho phép là 0-15mm
Khả năng phát hiện khuyết tật đứt dây (LF)
Định tính: độ chính xác của việc phát hiện định tính dây đứt tập trung đơn lẻ là 99.99%
Định lượng: Số lượng dây bị đứt ở một vị trí cho phép một hoặc một gốc tương đương bị phán đoán sai
Tỷ lệ chính xác là hơn 92% khi số lượng dây bị đứt ở một vị trí được phát hiện không có lỗi trong hơn 100 lần
Tỷ lệ thay đổi định lượng của mặt cắt ngang kim loại (LMA)
Các lỗi lặp lại cho phép của độ nhạy phát hiện là ±0.055%
Các lỗi cho phép của giá trị chỉ báo độ chính xác thử nghiệm: ± 0.2%
Vị trí (L) Khả năng phát hiện: Lỗi phần trăm của giá trị chỉ báo chiều dài phát hiện: ±0.2%
Nguồn điện: 5V từ pin máy tính
Trọng lượng cảm biến: thông số kỹ thuật chung < 10kg (tùy chỉnh theo tình hình thực tế)
Nhiệt độ môi trường: -10℃~40℃ Áp suất khí quyển: 86~106Kpa Độ ẩm tương đối: ≤85%
