Hệ thống thông tin vô tuyến băng tần kép 5G cho thiết bị bò tường ngoài đường ống HXPC-200A ở khoảng cách điều khiển 100 mét

Sử dụng Hệ thống truyền thông không dây băng tần kép 5G Khoảng cách điều khiển 100 mét Hệ thống bò tường ngoài đường ống

1. Giới thiệu chung

(1) Thương hiệu thiết bị: HUATEC

(2) Model: HXPC-200A

(3) Tốc độ di chuyển: ≥100mm/s;

(4) Chế độ di chuyển sử dụng loại bánh xích để đảm bảo định hướng dọc của mối hàn: ±1mm, định hướng hướng di chuyển

Độ chính xác: ±1mm;

(5) Nó có thể đáp ứng các yêu cầu lái xe của máy tia X định hướng bóng đơn hai thành ống có đường kính nhỏ hơn 1600mm;

(6) Sử dụng hệ thống truyền thông không dây băng tần kép 5G, khoảng cách điều khiển: 100 mét (vùng đất trống);

(7) Việc sử dụng nguồn điện pin lithium nhiệt độ thấp tích hợp 36V, dễ thay thế, có thể hoạt động bình thường ở âm 40℃;

(8) Thời gian làm việc: hơn 8 giờ;

(9) Tiêu thụ điện năng: ≤150W;

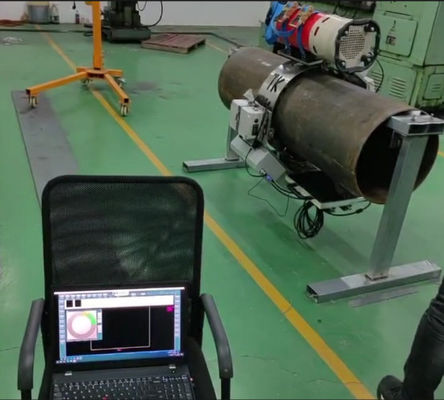

(10) Truyền động đồng bộ với xe leo tường ống (máy quét phẳng) để hoàn thành các yêu cầu phát hiện xuyên thấu DR bóng đơn hai thành

2. Máy dò khuyết tật tia X di động

(1) Tên thiết bị: Máy dò khuyết tật tia X áp suất không đổi tần số cao di động

(2) Model: XXG 300JYGF

(3) Ống tia X: ống gốm kim loại

(4) Chế độ cấp nguồn ống tia X: điện áp không đổi

(5) Phạm vi điều chỉnh điện áp ống tia X: 50-300kV

(6) Bước điều chỉnh điện áp ống: 1kV/bước

(7) Dòng điện ống tia X: 0.5-3.0mA

(8) Bước điều chỉnh dòng điện ống: 0.1mA/bước

(9) Thời gian phơi sáng tối đa: 99 phút 59 giây

(10) Phạm vi điều chỉnh áp suất cao trễ: 0-99 giây

(11) Công suất tối đa của ống tia X: 900W

(12) Tần số hoạt động: 100kHz

(13) Kích thước tiêu điểm: AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm)

(14) Độ dày xuyên thấu: 65mm (thép A3, tiêu cự 700mm, phim HUATEC D7, đen âm ≥2.0, 10

Phút)

(15) Tỷ lệ tải tạm thời: 100% (ở nhiệt độ môi trường 20℃, điều kiện công suất tối đa)

(16) Góc bức xạ: 40°x 55°

(17) Bộ lọc bên trong: 1mmBe

(18) Bộ lọc bổ sung: 4mm tương đương Al

(19) Kích thước đầu ống: φ295mmx775mm (bao gồm vòng cuối)

(20) Trọng lượng đầu ống: 29kg

(21) Cáp kết nối: 50M

(22) Cáp nguồn: 10M

(23) Kích thước bộ điều khiển: 465mmx154mmx323mm

(24) Trọng lượng bộ điều khiển: 11.3kg

(25) Nguồn vào: 200-250VAC, 47-400Hz

(26) Phương pháp làm mát cực dương: làm mát bằng không khí cưỡng bức

(27) Nhiệt độ môi trường cho phép: -20℃~+40℃

3. Phụ kiện tiêu chuẩn bao gồm:

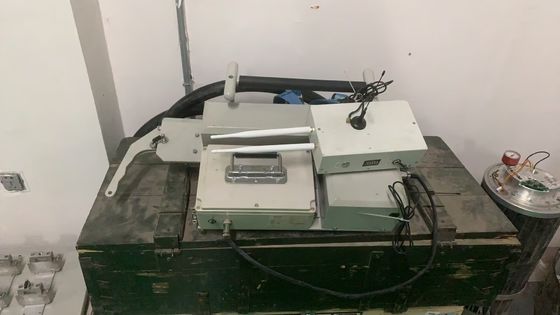

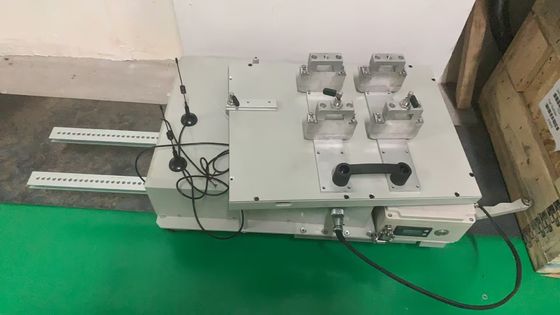

Máy dò bảng DR máy leo tường ngoài ống

Máy tia X máy leo tường ngoài ống

Máy dò phẳng kỹ thuật số 1024,76μm, diện tích hình ảnh 233 x 97mm

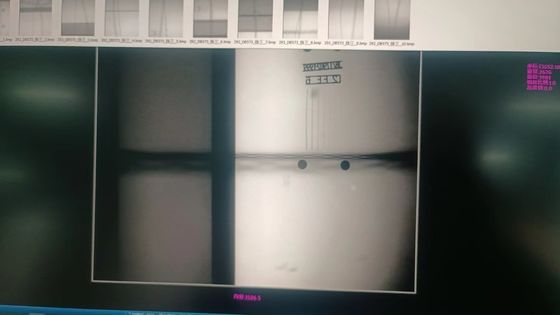

Phần mềm thu thập và xử lý hình ảnh kỹ thuật số

Máy tính xách tay

Máy dò khuyết tật tia X áp suất không đổi tần số cao (định hướng)

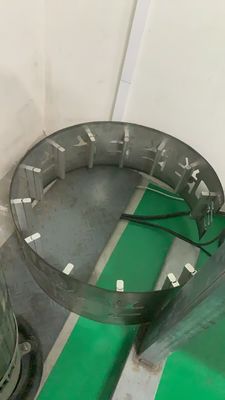

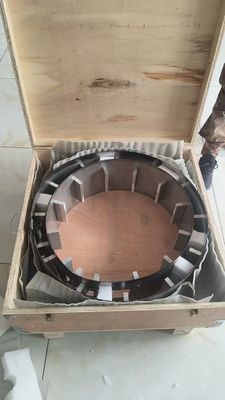

Ray dẫn hướng bò: Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 chiếc.
