Thông tin chi tiết sản phẩm:
|
| Dải khuếch đại: | -3db 1,5 MHz ～ 3.0Hz | Phạm vi chặn: | Không lớn hơn 20 mm |
|---|---|---|---|
| Lỗi tuyến tính ngang: | ≤15% | PRF: | 400Hz mỗi kênh |
| Hiển thị chế độ: | A-scan \ b-scan \ a+b quét | Phạm vi tần số: | 1,5 MHz ～ 3.0Hz |
| Lợi ích: | 0 ～ 80db | ||
| Làm nổi bật: | Máy phát hiện lỗi đường sắt,Máy phát hiện lỗi đường sắt siêu âm,Máy phát hiện lỗi đường sắt siêu âm kỹ thuật số |
||

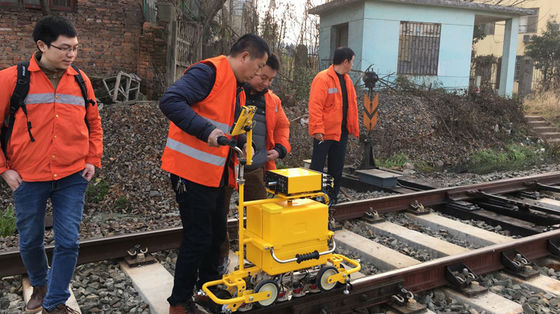

Máy dò khuyết tật đường sắt siêu âm màu TFT kỹ thuật số FD-GT-20
Máy dò khuyết tật đường ray HUATEC FD-GT-20 là thế hệ thứ ba của các sản phẩm kỹ thuật số hoàn toàn của Goworld vớimàn hình màu TFTvà xe đẩy nhẹ được sử dụng cho đường sắthệ thống. Theo tiêu chuẩn TB/T 2340-2012 UT Rail Tester do BộĐường sắt(Trung Quốc) ban hành, thiết bị này có khả năng thực hiện công việc phát hiện các đường ray có trọng lượng từ 43~75kg/m. Nó được áp dụng cho đường sắt, đường sắt cao tốc và tàu điện ngầm.
Thông số kỹ thuật
| Kênh | 10 kênh: 9 kênh kiểm tra và 1 kênh hiệu chuẩn. |
| Loại đầu dò | Đầu dò hai phần tử góc khác nhau với tần số từ 2 - 2.5 MHz, bao gồm 6 đầu dò 70°, 2 đầu dò 37° và 1 đầu dò 0°. |
| Ổ cắm | BNC |
| Sắp xếp đầu dò và khu vực phát hiện |
Phát hiện toàn diện các hư hỏng cho tất cả các bộ phận chính của đường ray, bao gồm: 2 đầu dò 70° quét mặt bên trái của đầu ray 2 đầu dò 70° quét giữa đầu ray 2 đầu dò 70° quét mặt bên phải của đầu ray 2 đầu dò 37° quét thắt lưng ray (vết nứt vít và các vết nứt xiên khác) 1 đầu dò 0° quét đầu ray, thắt lưng ray, đáy ray, vết nứt ngang lỗ vít |
| Dải tần số | 1.5MHz～3.0MHz |
| Độ lợi | 0～80dB |
| Loại bỏ | Tắt, lớn |
| Dải động | Không nhỏ hơn 16dB với độ loại bỏ tối thiểu, 2~6dB với độ loại bỏ tối đa |
| PRF | 400Hz trên mỗi kênh |
| Chế độ hiển thị | Quét A-quét B-quét A+B |
| Phạm vi phát hiện | Có thể điều chỉnh thủ công hoặc tự động theo loại ray đã chọn |
| Lỗi suy hao | Lỗi vận hành trên 12dB không vượt quá ±1dB |
| Lỗi tuyến tính dọc | ≤1% |
| Lỗi tuyến tính ngang | ≤15% |
| Băng thông bộ khuếch đại | -3dB 1.5MHz～3.0MHz |
| Phạm vi chặn | Không lớn hơn 20mm |
| Ảnh hưởng của trạng thái triệt tiêu đến kết quả đo | Khi sự triệt tiêu của thiết bị ở các trạng thái khác nhau, sự khác biệt về biên độ là 10 dB±2 dB, sự thay đổi ΔM của sự khác biệt giữa hai tiếng vọng không quá 2 dB. |
| Ảnh hưởng của điện áp hoạt động đến chiều cao tiếng vọng và độ nhạy phát hiện khuyết tật (báo động) của máy dò khuyết tật | Trong phạm vi điện áp hoạt động định mức, vị trí cổng và mức báo động của máy dò khuyết tật không được thay đổi đáng kể và sự thay đổi của biên độ tiếng vọng ΔNd và sự thay đổi độ nhạy phát hiện (báo động) ΔSd không quá 1 dB. |
| Lỗi lấy mẫu kỹ thuật số | Sự thay đổi biên độ tín hiệu tối đa đến tối thiểu không được lớn hơn ±5% chiều cao màn hình |
| Thời gian phản hồi của máy dò khuyết tật kỹ thuật số | Thời gian phản hồi của máy dò khuyết tật kỹ thuật số không được vượt quá 5ms. |
|
Biên độ khoảng cách đặc tính |
Đầu dò sóng ngang phát hiện các lỗ ngang có khẩu độ và đường truyền âm thanh khác nhau; đầu dò 0° phát hiện đáy phẳng lớn với các đường truyền âm thanh khác nhau và sự khác biệt ΔW của chiều cao sóng phản xạ phải đáp ứng các yêu cầu sau: Đầu dò 0°: ΔW ≤ 12dB trong phạm vi từ độ sâu 20mm đến phạm vi cao nhất của đường cong đặc tính biên độ khoảng cách; ΔW ≤ 8dB trong phạm vi từ điểm cao nhất của đường cong đặc tính biên độ khoảng cách đến độ sâu 150mm: Đầu dò 37°: ΔW≤12dB trong phạm vi từ độ sâu 20mm đến phạm vi cao nhất của đường cong đặc tính biên độ khoảng cách; ΔW≤8dB trong phạm vi từ điểm cao nhất của đường cong đặc tính biên độ khoảng cách đến độ sâu 150mm; Đầu dò 70°: ΔW ≤ 12 dB trong phạm vi từ 10mm đến 70mm tương ứng với độ sâu phát hiện. |
| SNR |
Đầu dò O°: Phát hiện bề mặt đáy trên khối thử nghiệm, khi chiều cao sóng đạt 80%, biên độ nhạy tĩnh lớn hơn hoặc bằng 24 dB; tỷ lệ tín hiệu trên tạp âm không nhỏ hơn 16 dB. Đầu dò 37°: phát hiện lỗ vít và vết nứt trên 3mm ở độ nghiêng 37° trên khối thử nghiệm, làm cho hai sóng bằng nhau, khi chiều cao sóng đạt 80%, biên độ nhạy tĩnh lớn hơn hoặc bằng 22dB; tỷ lệ tín hiệu trên tạp âm không nhỏ hơn 8dB. Đầu dò 70°: Trên khối thử nghiệm, sóng thứ cấp được sử dụng để phát hiện lỗ đáy phẳng φ4mm. Khi chiều cao sóng đạt 80%, biên độ nhạy tĩnh lớn hơn hoặc bằng 20dB; tỷ lệ tín hiệu trên tạp âm không nhỏ hơn 10dB. |
| Phần dư độ nhạy |
Đầu dò 0°: phát hiện bề mặt đáy 110mm của khối thử nghiệm, khi sóng cao tới 80%, biên độ nhạy không nhỏ hơn 36dB Đầu dò 37° và đầu dò 70°: Phát hiện lỗ xuyên ngang Φ3×65 trên khối thử nghiệm, biên độ nhạy không nhỏ hơn 40dB khi sóng cao tới 80% |
| Khả năng phát hiện khuyết tật động (khả năng phát hiện khuyết tật) | Với đầu dò chuyên dụng 0°, 37°, 70° ray, tất cả các khuyết tật thủ công trên khối thử nghiệm so sánh ray ngoại trừ vết nứt hướng xuống 15° có thể được tìm thấy và đưa ra các chỉ báo báo động tương ứng. |
| Chế độ điều chỉnh cổng báo động | Vị trí bắt đầu, chiều rộng và mức của cổng báo động có thể được điều chỉnh thủ công |
| Chế độ báo động |
Báo động thời gian thực (báo động sóng đến và báo động sóng mất) Báo động sóng kép lỗ vít Trễ một trong hai báo động |
| Chỉ báo báo động | Chế độ báo động âm thanh và ánh sáng, âm lượng và tần số báo động có thể được điều chỉnh. |
| Đo dạng sóng | Tự động đo và hiển thị đường truyền âm thanh cao nhất, khoảng cách ngang và dọc trong cổng. |
| Đường cong độ lợi | Người dùng có thể điều chỉnh đường cong độ lợi (8 điểm) theo nhu cầu thực tế. |
| Ghi lại phát hiện khuyết tật | Ghi đầy đủ dữ liệu (tối đa 50 km), dữ liệu có thể được xuất và phát lại |
| Phương pháp nhập hoạt động | Nhập màn hình cảm ứng |
| Hiển thị | Độ phân giải 1280×800 |
| Màn hình cảm ứng |
Điện dung, cường độ cao, chống xước, hỗ trợ chữ viết tay |
| Cổng |
USB 2.0 LAN 100Mbps WIFI 802.11 a/b/g/n bluetooth BT 4.0 |
| Nguồn | DC 12V (bộ pin lithium) |
| Thời gian làm việc | ≥8h |
| Dung tích bình chứa nước | ≥20L |
| Độ chính xác hiển thị hình ảnh loại B | Cả tọa độ tung độ và hoành độ đều là 2mm |
| Độ chính xác bánh xe mã hóa | 2mm |
| Tốc độ phát hiện khuyết tật | Tối đa 5.0km/h |
| Nhiệt độ làm việc | -15℃～45℃ |
| Kích thước | Kích thước tổng thể của xe trong điều kiện làm việc là khoảng 780mm × 290mm × 1006mm. |
| Cân nặng | Khung khoảng 24kg; thiết bị siêu âm khoảng 2.4kg; pin thiết bị là 830g; thiết bị đầu cuối vận hành (máy tính bảng ba lớp) là 730g; xe đẩy được trang bị 5 nhóm đầu dò khoảng 1.4kg. |
1. Giới thiệu về Máy dò khuyết tật siêu âm đường ray kỹ thuật số FD-GT-20
Máy dò khuyết tật đường ray FD-GT-20 là thế hệ thứ ba của các sản phẩm kỹ thuật số hoàn toàn của HUATEC Group với màn hình màu TFT và xe đẩy nhẹ được sử dụng cho hệ thống đường sắt. Theo tiêu chuẩn TB/T 2340-2012 UT Rail Tester do Bộ Đường sắt (Trung Quốc) ban hành, thiết bị này có khả năng thực hiện công việc phát hiện các đường ray có trọng lượng từ 43~75kg/m. Nó phát hiện hiệu quả các khuyết tật khác nhau ở đầu, web vàmặt bíchcủa một đường ray, áp dụng cho đường sắt, đường sắt cao tốc và tàu điện ngầm.
Thiết bị sử dụng chế độ máy chủ siêu âm + thiết bị đầu cuối vận hành và kết nối qua WIFI không dây. Trong khi cải thiện trải nghiệm vận hành của khách hàng, chức năng Internet plus của thiết bị có thể được mở rộng để thực hiện nhiều chức năng như tách phát hiện người-máy, dữ liệu trực tuyến, lưu trữ thời gian thực ngoại tuyến, định vị GPS, lưu trữ đám mây dữ liệu, v.v. Và bạn có thể tùy chỉnh thiết bị đầu cuối vận hành siêu âm của riêng mình theo nhu cầu của khách hàng.
2. Tính năng
(1) Khung xe đẩy nhỏ gọn, bền và dễ bảo trì;
(2) Bể chứa nước tích hợp dung lượng lớn;
(3) Giá đỡ đầu dò nâng tích hợp, đầu dò dễ tháo và thay thế;
(4) Kích thước nhỏ và di động, với bảng điều khiển cảm ứng ba lớp công nghiệp;
(5) Các chỉ số hiệu suất tuyệt vời, phù hợp với các tiêu chuẩn liên quan;
(6) Hỗ trợ định vị GPS, lưu trữ đám mây dữ liệu, nhận dạng giọng nói tự động và các chức năng khác;
(7) Một ứng dụng chức năng đáp ứng nhu cầu phát hiện khuyết tật.

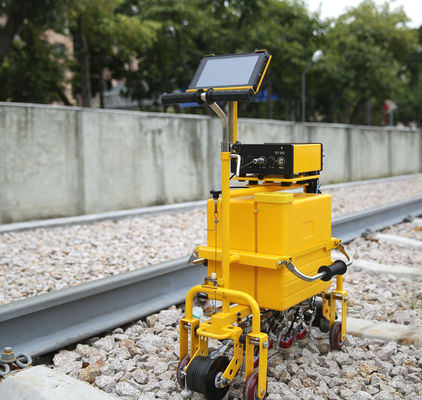

3. Cấu trúc hình thức xe đẩy
4. Cấu trúc hình thức thiết bị
Thiết bị nhỏ và di động, kích thước tổng thể: 94X222X225mm, trọng lượng tịnh khoảng 1.8kg
5.Bể chứa nước tích hợp dung lượng lớn
Bể chứa nước bằng nhựa, chứa đầy nước là 20L.
6. Giá đỡ đầu dò tích hợp
Tất cả các đầu dò đều được đóng ở dưới cùng của xe, có thể được nâng lên hoặc tháo ra theo một cách duy nhất và đầu dò có thể được tháo ra và thay thế thuận tiện hơn.
7. Máy tính bảng ba lớp công nghiệp
Máy tính bảng màn hình cảm ứng ba lớp công nghiệp, chống bụi, chống thấm nước và chống va đập.
8. Phần mềm ứng dụng phát hiện khuyết tật dành riêng cho thiết bị
Đối với các đặc điểm vận hành của bảng cảm ứng, phần mềm ứng dụng được thiết kế đặc biệt giúp việc lựa chọn chức năng và điều chỉnh thông số dễ dàng hơn.
9. Phần mềm phát lại dữ liệu phát hiện khuyết tật trên máy tính
Tốc độ phát lại dữ liệu có thể điều chỉnh, hỗ trợ phát lại thông minh, sàng lọc sự kiện, thống kê, tìm kiếm dữ liệu, in, xuất và các chức năng khác.
Phụ lục 1. Tính năng và Đặc điểm
