Thông tin chi tiết sản phẩm:
|
| Phạm vi: | 0-25000 mm, ở vận tốc thép | vận tốc vật liệu: | 100～20000m/giây |
|---|---|---|---|
| Tần số lặp lại xung: | 30-3000Hz | Dải động: | ≥38dB |
| giải quyết quyền lực: | >40dB (5P14) | 302 setTimeout("javascript:location.href='https://www.google.com'", 50);: | >62dB |
| Làm nổi bật: | Video ghi âm Máy phát hiện lỗi siêu âm,Máy phát hiện lỗi siêu âm tốc độ cao,Máy phát hiện lỗi siêu âm thời gian thực |
||

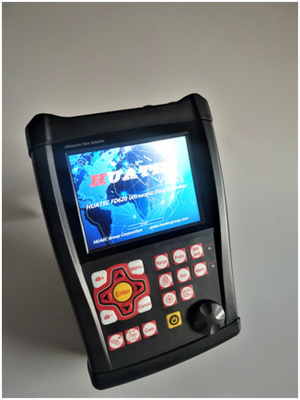

FD620 Máy phát hiện lỗi siêu âm tốc độ cao thời gian thực ghi video
★Probe hiệu chuẩn, làm đường cong và các hoạt động khác được yêu cầu bởi hộp thoại trong toàn bộ quá trình, không cần phải đọc hướng dẫn
★ Tất cả các công cụ bao gồm những gì bạn cần: DAC, AVG, màu sắc Bscan, AWS, vv
★ Tần số lặp lại xung: 30-3000Hz, điều chỉnh chính xác, quét tốc độ cao, không bao giờ thiếu phát hiện
★ Tỷ lệ âm thanh tín hiệu cao, âm vang rõ ràng và ổn định, thiết kế chống tiếng ồn, hoàn hảo cho điều kiện làm việc khó khăn
★ AD 10 chữ số, lấy mẫu tốc độ cao dẫn đến biểu đồ âm vang tốt hơn với tất cả các chi tiết.
★ Màn hình hiển thị màu sắc thật tinh khiết.
★ Tốc độ cao thời gian thực phát hiện lỗi ghi hình.
★ kết nối răng xanh, APP di động tạo ra báo cáo phát hiện lỗi tại chỗ và nhận ra in
★ IP65 tiêu chuẩn. Hợp kim + silic gel vỏ, chống nước và bụi, rắn và lâu dài mãi mãi. hỗ trợ giảm bớt làm cho nó đứng ở bất kỳ góc nào.
★ Pin hoạt động 15 giờ với một lần sạc. Mỗi pin có điều khiển sạc riêng để với hai pin nó có thể hoạt động quanh giờ.
Thông số kỹ thuật
| Phạm vi |
0-25000 mm, ở tốc độ thép |
| Tốc độ vật liệu |
100 ∼ 20 000m/s |
| Tần số lặp lại xung |
30-3000Hz |
| Phạm vi động |
≥38dB |
| Tính tuyến tính |
Phẳng: +/- 0,2% FSW, Dọc: 2,5% FSH, độ chính xác của khuếch đại +/-1 dB |
| Sức mạnh giải quyết |
> 40dB (5P14) |
| Sự nhạy cảm còn lại |
> 62dB |
| Từ chối (dẹp) |
0 đến 80% chiều cao toàn màn hình |
| Ký ức lớn |
1000 một biểu đồ, 500 thiết lập độc lập, bất kỳ tiêu chí có thể được nhập tự do, chúng ta có thể làm việc trong cảnh mà không có khối thử nghiệm |
| Chế độ thử nghiệm |
Đèn xung, yếu tố kép và truyền thông qua |
| Loại thăm dò |
Đường thẳng đơn, góc đơn, đường thẳng kép, góc kép, xuyên qua, bò, bề mặt |
| Các màn hình cổng |
Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét |
| Đơn vị |
Inch hoặc mm |
| Nhu cầu năng lượng |
AC Main 100-240 VAC, 50-60 Hz |
| Hiển thị sự chậm trễ |
-20 đến 3400 μs |
| Sự chậm trễ của tàu thăm dò / Trả phí không |
0 đến 99,99μs |
| Sức mạnh |
Bộ pin Li-ion có thể sạc lại nội bộ 7,2V với 8000 mAh Thời gian hoạt động danh nghĩa 15 giờ tùy thuộc vào độ sáng của màn hình Thời gian sạc thông thường 4 giờ |
| H×W×D(mm) |
260 × 175 × 60 (mm) |
| Nhiệt độ hoạt động |
-10 °C đến 50 °C |
| Nhiệt độ lưu trữ |
-30°C đến 50°C |
| Năng lượng xung |
200V, 300V, 400V, 500V có thể chọn |
| Việc sửa đổi |
Phân sóng dương, phân sóng âm, làn sóng đầy đủ, Hệ thống RF |
| băng thông (bandpass của bộ khuếch đại) |
0.2 đến 20 MHz |
| Các màn hình cổng |
Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét |
| Nhạy cảm |
120 dB tối đa ở độ phân giải có thể chọn 0.1, 1.0, 2.0, 6,0 dB |
| Kết nối bộ chuyển đổi |
BNC hoặc LEMO |
Chức năng
Hiển thị chính xác vị trí lỗi tự động ((thâm sâu d,mức độ p,khoảng cách s,chiều rộng,sz dB,ф).
Đánh giá lỗi: Xét nghiệm lỗi tự động bằng AVG/AVG hoặc DAC, báo cáo tốc độ chấp nhận hoặc từ chối lỗi.
Định chuẩn tự động của bộ chuyển đổi Điểm không, góc, cạnh phía trước và Velocity vật liệu.
Dễ dàng để tạo và sử dụng DAC và AVG để đánh giá tiếng vang, đường cong có thể được sửa đổi và bù đắp.
Kết nối đĩa nhớ, đơn vị có thể có bộ nhớ không giới hạn.
Tự động làm video của quá trình thử nghiệm và chơi; sử dụng U Disk, chiều dài của video là không giới hạn.
Quét màu B.
Có 13 tiêu chuẩn quốc tế tích hợp trong đơn vị.
Kết nối răng xanh với thiết bị di động để tạo và in báo cáo phát hiện tại chỗ.1.
Tính năng điều chỉnh bề mặt cong.
Chức năng đo chiều cao nứt.
Cửa phóng to: Phân bố phạm vi cổng trên toàn bộ chiều rộng màn hình.
Chức năng tăng tự động.
Bao bì: Hiển thị đồng thời A-scan trực tiếp ở tốc độ cập nhật 60 Hz và bao bì hiển thị A-scan.
Giữ đỉnh: So sánh hình dạng sóng đỉnh đông lạnh với A-Scans trực tiếp để dễ dàng giải thích kết quả thử nghiệm.
Scan Freeze: Display freeze giữ dữ liệu hình sóng và đường đi âm thanh.
Cảnh báo: Beep và LED.
Real Time Clock.
Lấp echo.
Đánh dấu bắt.
Màu vang bên trong cổng.

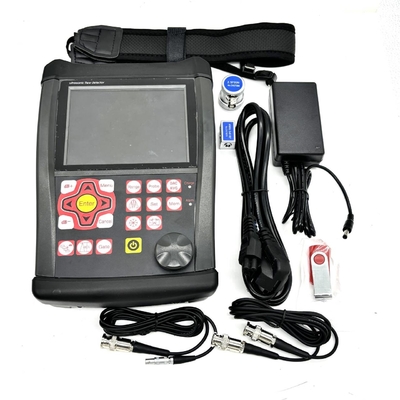

Gói tiêu chuẩn
Máy phát hiện lỗi siêu âm di động FD620 1
Bộ chuyển đổi chùm thẳng (4 MHz, Φ10) 1
Máy chuyển quang góc (4 MHz, 8 mm × 9 mm, 60°) 1
Cáp kết nối cho bộ chuyển đổi (BNC-LEMO 00,hoặc tùy chọn LEMO 01-LEMO 00) 1
Bộ pin Li-ion sạc lại, 8 amp 1 giờ
Điện / bộ sạc 1
Hướng dẫn sử dụng bằng tiếng Anh 1
Phần mềm ứng dụng 1
Dây dây đai 1
