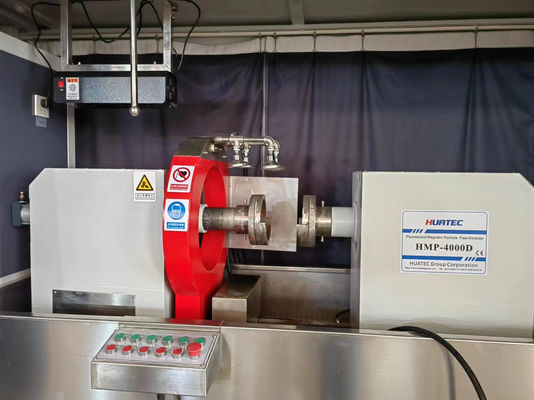

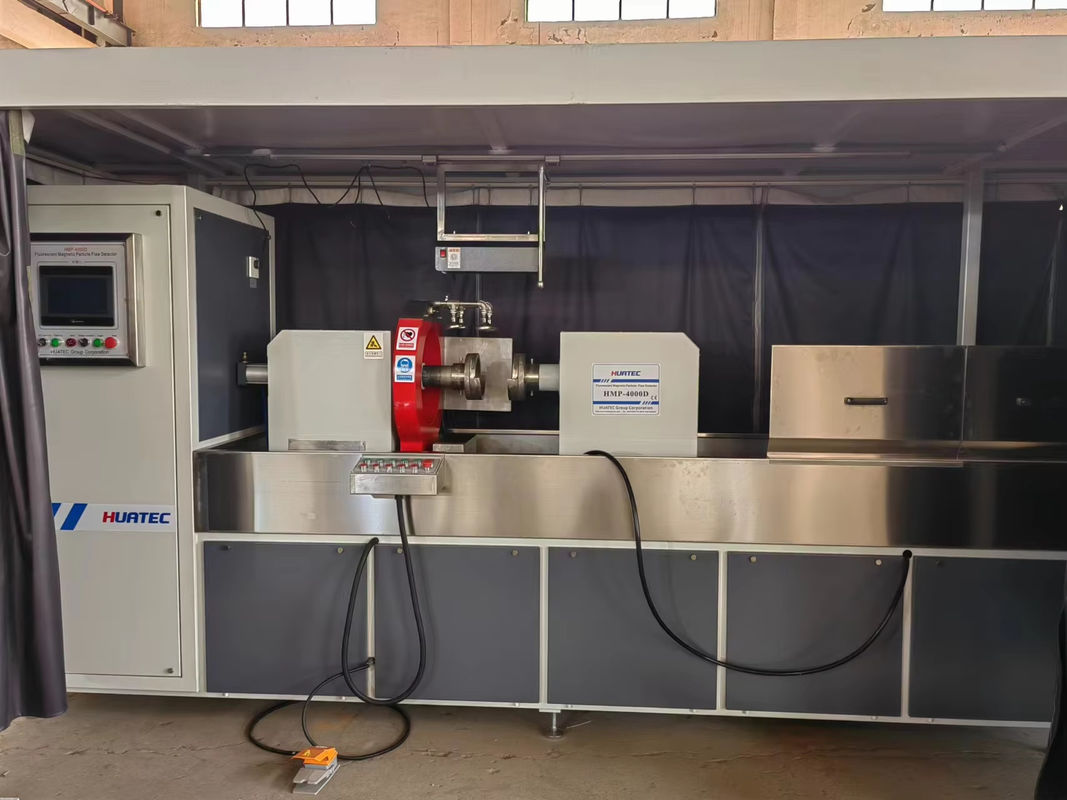

Thiết bị dò khuyết tật hạt từ NDT độ chính xác cao HMP-4000D

1. Mô tả các thành phần thiết bị

1.1 Thông tin về thiết bị chung

Thiết bị này là một máy duy nhất, tải và dỡ hàng thủ công, thiết bị áp dụng kẹp thanh, công nghệ từ hóa tổng hợp, kẹp khí nén điện cực bên phải, kẹp đột quỵ 0-50mm, phân hủy suy giảm tự động, phun tự động, phục hồi, khuấy và lọc hệ thống treo từ tính. Tính nhạy cảm từ tính Loại A 2# (30/100) được hiển thị rõ ràng.

Các thành phần chính của thiết bị là: hệ thống kẹp, hệ thống cung cấp năng lượng từ hóa, hệ thống điều khiển điện, hệ thống phun xịt điện từ và hệ thống thu hồi lọc, ánh sáng đen, phòng tối, hệ thống khử từ, v.v.

1.2 Hệ thống kẹp:

1.2.1, Thiết kế thiết kế cơ chế kẹp ngang, kẹp đột quỵ 0-1500mm, có thể đáp ứng chiều dài 1500mm, đường kính ngoài 250mm trong nhu cầu kiểm tra phôi. Các cuộn từ hóa dọc là hai, một ở mỗi bên, tương ứng được điều khiển bởi xi lanh và có thể được chuyển đến để tăng cường hiệu ứng từ hóa của các bộ phận trục dài.

1.2.2. Thiết bị áp dụng phương pháp Mand-Rod đặc biệt để thực hiện từ hóa chu vi của phôi thông qua phương pháp que và kiểm tra các vết nứt mịn xuyên tâm khác nhau có thể tồn tại trên các bề mặt bên trong và bên ngoài; Từ hóa dọc của phôi được thực hiện bằng phương pháp cuộn dây, và các vết nứt tốt hình khuyên khác nhau có thể tồn tại trên bề mặt của phôi được kiểm tra.

1.2.3, để đảm bảo định vị chính xác của phôi để đáp ứng các yêu cầu của việc kẹp thiết bị. Thiết bị được thiết kế với một thiết bị điều chỉnh cao trung tâm.

1.2.4, chu vi theo chiều dọc có thể được từ hóa tương ứng, tương ứng kiểm tra bề mặt bên trong và bên ngoài của phôi có thể tồn tại một loạt các vết nứt ngang và dọc; Từ hóa tổng hợp (đồng thời) của phôi cũng có thể được thực hiện cùng một lúc, và các khiếm khuyết tinh tế khác nhau có thể tồn tại trên các bề mặt bên trong và bên ngoài của phôi có thể được kiểm tra một cách toàn diện cùng một lúc.

1.2.5, có một nền tảng làm việc được thiết kế ở phía trước bàn làm việc, thuận tiện cho hoạt động tải và dỡ hàng.

1.3 Hệ thống kiểm soát nguồn điện từ hóa:

Thiết bị áp dụng chế độ từ hóa AC, hai bộ cung cấp năng lượng từ hóa độc lập theo hướng chu vi và theo chiều dọc, và hai máy biến áp chính cung cấp dòng điện từ hóa tương ứng. Công nghệ chuyển đổi mô -đun được điều khiển được sử dụng để điều khiển kích thước của dòng mạch và điện áp bị cô lập được gửi vào điện cực và cuộn dây ách. Kích thước hiện tại có thể điều chỉnh liên tục và thiết bị tương ứng được đặt để chỉ ra để đảm bảo rằng phôi có cường độ từ hóa được chỉ định. Với chức năng điều khiển pha tắt nguồn, để duy trì từ tính còn lại ổn định, có thể được sử dụng để phát hiện lỗ hổng phương pháp từ còn lại.

1.4 Hệ thống điều khiển điện (màn hình cảm ứng là tùy chọn, bao gồm * số liên quan đến lựa chọn màn hình cảm ứng):

1) Hệ thống điều khiển điện được điều khiển bởi PLC, bao gồm mô -đun điều khiển và thiết bị bảo vệ của nó, thiết bị kích hoạt điều chỉnh hiện tại, ampe kế, nút điều khiển và đèn báo, động cơ, xi lanh, khớp nối kép, van điện từ, công tắc không khí, rơle trung gian và các thiết bị điều khiển khác.

2) Theo xác nhận của cả hai bên thông qua đàm phán, thiết bị áp dụng thiết kế tích hợp cơ điện và hộp điều khiển phân phối điện được đặt ở phía sau thiết bị. Hoạt động tắt điện cơ bản được thực hiện trên bề mặt tủ, cửa tủ được đặt bằng khóa cửa, phòng chống bụi, lọc, hệ thống làm mát không khí, v.v ... Nhà cung cấp phải đảm bảo an toàn điện và bảo trì tích hợp cơ và điện.

3) Ngoài hoạt động tự động, thiết bị cũng được trang bị các phím chức năng thủ công cho các chức năng khác nhau, có thể được thực hiện thủ công: kẹp phôi (khí nén), phun, từ hóa, nới lỏng phôi (khí nén) và các hành động khác.

4) Bảng mạch theo chu vi và dọc có thể được sử dụng phổ biến.

5) Thời gian từ hóa và khoảng từ hóa có thể được điều chỉnh.

6) Được trang bị công tắc chân, bắt đầu chương trình tự động có thể được điều khiển bằng nút "Tự động bắt đầu" hoặc công tắc chân.

7) Vỏ thiết bị được nối đất một cách đáng tin cậy và điện trở cách nhiệt của toàn bộ máy là ≥2mΩ.

8) Thiết bị có chức năng bảo vệ an ninh và báo động hoàn hảo.

*9) Sử dụng dòng cài đặt trước màn hình cảm ứng, bạn có thể đặt trước hiện tại, tự động theo dõi dòng điện, giá trị lỗi không quá 5%.

*10) Cảnh báo báo động và hiển thị tự động khi dòng điện bất thường hoặc bị thiếu.

*11) Với 30 nhóm chức năng lưu trữ quá trình từ hóa, chu vi theo chiều dọc có thể được lưu trữ riêng.

12) Liên doanh Siemens, OMRON PLC, Ý ST, STM hoặc các thành phần Chint thương hiệu nổi tiếng trong nước được sử dụng để đảm bảo chất lượng của toàn bộ máy.

*13) Với chức năng cấp phép mật khẩu của người vận hành, để đảm bảo rằng nhân viên mà không có sự cho phép tương ứng không thể sửa đổi hoặc vận hành thiết bị.

1.5 Hệ thống phục hồi và lọc phun từ tính và phục hồi lọc:

1) Hệ thống thu hồi và trộn xịt huyền phù chủ yếu bao gồm: bể thu thập chất lỏng, bể chứa chất lỏng, bơm phun, bơm trộn, màn hình lọc, đường ống, v.v.

2) huyền phù từ được lưu trữ trong bể chứa chất lỏng; Được trang bị một thiết bị lọc để đảm bảo rằng thuốc xịt không bị chặn sau khi phun. Thiết bị lọc phải nằm sâu trong huyền phù từ tính để ngăn thiết bị lọc bị tắc và làm hỏng bơm phun. Một thiết bị khuấy tự động được cung cấp trong hộp lưu trữ chất lỏng.

3) Hệ thống treo từ tính được phun bởi nhiều vòi phun nước cùng một lúc để đảm bảo rằng phôi được làm ướt hoàn toàn.

4) Các van kiểm tra được thiết kế trong đường ống phun từ tính để ngăn chặn các bong bóng được hình thành bởi dòng chảy ngược từ tính.

5) Mỗi ​​đầu phun của huyền phù từ phải thuận tiện để mở và đóng, và vị trí phun, kích thước dòng chảy và áp suất có thể được điều chỉnh.

6) Súng phun thủ công được trang bị ở mặt trước của máy.

7) Hệ thống treo từ không được phun hoặc rò rỉ ra bên ngoài thiết bị.

1.6 Ánh sáng đen:

1.6.1, Thiết bị huỳnh quang áp dụng đèn đen LED DG-6K cường độ cao.

1.6.2. Đã sửa chữa và nâng phía trước trạm từ hóa ở đầu phòng tối để tạo điều kiện cho việc quay và quan sát các bộ phận được điều khiển bởi tàu kéo sau khi hoàn thành từ hóa của phôi.

1.6.3, Ultraviolet Illuminance: Illuminance không nhỏ hơn 6000 UW/cm2, tuổi thọ của dịch vụ không dưới 10000 giờ.

1.6.4, có thể bao gồm đầy đủ các phần 1000mm.

1.7 Phòng tối (hệ thống chiếu sáng và ống xả)

1) bên trái, bên phải, trên và phía sau của phòng tối được đóng lại bởi các tấm thép chất lượng cao theo kích thước của giường, đồng thời, để tạo điều kiện bảo trì, loại cửa bảo vệ có thể được mở và đóng; Mặt trước mở rộng 650mm và áp dụng bức màn mất điện cho ánh sáng khối. Bức màn mất điện áp dụng bức màn đen đen chất lượng cao.

2) Hệ thống chiếu sáng là một đèn huỳnh quang, được cố định bên trong đỉnh phòng tối để đáp ứng ánh sáng làm việc.

3) Lắp một quạt xả trong phòng tối để đảm bảo lưu thông không khí mà không ảnh hưởng đến việc che chắn ánh sáng bên ngoài.

4) Phòng tối áp dụng xử lý phun, và toàn bộ phòng tối có cấu trúc nhỏ gọn và ngoại hình đẹp.

1.8 Hệ thống khử tự động:

Hệ thống khử từ là vị trí ban đầu của từ hóa, khử từ suy giảm và độ trễ không quá 0,2MT.

1.9 Những người khác

1) Cung cấp ngẫu nhiên: Xem Phạm vi cung cấp để biết chi tiết.

2) Thiết kế và sản xuất thiết bị phải đáp ứng tiêu chuẩn "Máy phát hiện lỗ hổng hạt từ tính JB/T8290-2011" và đáp ứng các điều kiện kỹ thuật của phát hiện lỗ hổng hạt từ tính.

2. Phụ kiện

3. Các thông số kỹ thuật chính của thiết bị

Dòng điện từ hóa bao quanh: AC 0-4000A có thể điều chỉnh liên tục với điều khiển pha tắt nguồn

Tiềm năng từ hóa dọc: AC 0- (3000a*6T) 18000at có thể điều chỉnh liên tục với điều khiển pha tắt nguồn

Hiệu ứng khử từ: Mất từ ​​hóa AC

Chế độ từ hóa: Từ hóa chu vi, từ hóa dọc, từ hóa từ hóa theo chiều dọc; Tỷ lệ lỗi dòng dọc ≤ ± 5%; Thông số cuộn dây: 2*3T, đường kính bên trong 350mm;

Độ nhạy: Theo thông số kỹ thuật của quy trình JB/6065-92 "Máy kiểm tra tiêu chuẩn phát hiện lỗ hổng hạt từ tính", màng thử nghiệm độ nhạy A A-loại 2# (30/100)

Kích thước: 3900mm × 1590mm × 2200mm

4. Xuất hiện thiết bị và màu sơn

Màu phun bên ngoài: RAL7035, các bộ phận đã mua được phép giữ lại màu chính.
