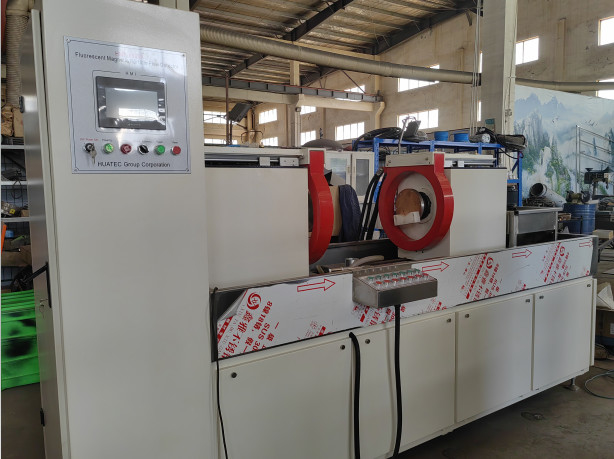

Máy phát hiện lỗi hạt từ quang HMP-5000

Máy phát hiện lỗi hạt từ học huỳnh quang HMP-5000

Nguyên tắc làm việc

Sử dụng tương tác giữa trường rò rỉ từ tính và bột từ tính tại khuyết tật của mảnh làm việc.Nó tận dụng lợi thế của sự khác biệt giữa độ thấm của bề mặt và gần bề mặt khiếm khuyết của các sản phẩm thép (như nứt, bao gồm dung nhựa, các đường tóc, vv) và tính thấm từ của thép, trường từ tại sự gián đoạn của các vật liệu này sẽ bị biến dạng sau khi từ hóa,tạo thành một phần của rò rỉ luồng từ và tạo ra một trường rò rỉ từ, sử dụng các đặc điểm rò rỉ từ tại vị trí lỗi để hấp thụ bột từ,do đó thu hút bột nam châm để hình thành bột nam châm tích tụ tại khiếm khuyết - dấu nam châm, trong điều kiện ánh sáng thích hợp, vị trí và hình dạng của khiếm khuyết được tiết lộ.

Ứng dụng

Nó được thiết kế để phát hiện các khiếm khuyết vi mô bề mặt và gần bề mặt (ví dụ: vết nứt, sự bao gồm rác) của các mảnh công nghiệp từ sắt (như bu lông, chân, vỏ, bánh răng, vòng bánh răng, trục quay, v.v.).) gây ra bởi giả mạo, dập tắt, nghiền, mệt mỏi, và các quy trình khác.

Tiêu chuẩn tuân thủ

Máy phát hiện lỗi hạt từ tính: GB/T 8290 2011

Điều kiện quan sát cho kiểm tra hạt từ: GB/T 5097-2020 / ISO 3059:2012

Tiêu chuẩn ASTM: Phương pháp phát hiện hạt từ tính ASTM E1444-01

Tiêu chuẩn EU / Quốc tế: DIN EN ISO 9934-2:2003

Các thông số kỹ thuật

Phạm vi phát hiện: Chiều kính: 0~260 mm, Chiều dài: 1,200 mm (phạm vi tùy chỉnh: 0~3,000 mm)

Phương pháp phát hiện: phát hiện hạt từ quang hoặc không quang

Phương pháp nam châm: Nam châm xung quanh, chiều dọc và composite

Khoảng cách điện cực: có thể điều chỉnh 0 ∼ 1200 mm, phạm vi tùy chỉnh 0 ∼ 6000 mm

Cơ chế kẹp: Kẹp thủ công/bơm khí

Điện từ hóa: 0 ‰ 6000A

Hiệu ứng phi nam châm: Nam châm dư < 0,3 mT

Độ nhạy: Hiển thị rõ ràng trên thử nghiệm tiêu chuẩn loại A1 (15/50 μm)

Nguồn cung cấp điện: 3 pha 5 dây AC 380V 50Hz

Cấu hình tiêu chuẩn:

Đơn vị chính kiểm tra hạt từ tính

SốAmmeter

Phòng tối chống ánh sáng với rèm chắn

Đèn UV treo

Các hạt từ quang

Máy thử nồng độ nệm từ tính

Magnetometer

Cấu hình tùy chọn:

Phòng tối bán kín

Phòng tối hoàn toàn kín

Máy nam châm DC (HWDC/FWDC)

Bảng điều khiển màn hình cảm ứng

Quan sát xoay (bộ thủ công / điện)

Điện cực đuôi chạy bằng điện

Khảm lưới đồng chống cháy
