Thông tin chi tiết sản phẩm:
|
| diameter range of wire rope: | φ1.5-300mm (need to configure different series of specifications sensor) | accuracy: | 99.99% |
|---|---|---|---|
| allowable repeatability error: | ±0.055% | allowable error: | ± 0.2% |
| Power supply: | 5V from computer battery | Ambient temperature: | -10℃~40℃ |
| Atmospheric pressure: | 86~106Kpa Relative humidity: ≤85% | ||
| Làm nổi bật: | Máy phát hiện lỗi dây thừng nội bộ,Máy phát hiện lỗi dây thừng bên ngoài,Máy phát hiện lỗi dây thừng |
||
Máy phát hiện lỗi trực tuyến dây cáp nội bộ và bên ngoài tích hợp HRD-120
一. Tổng quan sản phẩm
◆Trên mạngphát hiện dây thừngnội bộ và bên ngoàiSợi dây vỡ, mòn, rỉ sét, biến dạng, sợi lỏng lẻo, dây thoát, thay đổi vật liệu và các khiếm khuyết khác.
◆ Báo cáo kết quả thử nghiệm có thể đáp ứng các tiêu chuẩn của các ngành công nghiệp khác nhau và có số dây bị gãy và tỷ lệ diện tích dây bị gãy so với tổng diện tích bị gãy của dây.
◆ Sử dụng giao diện USB máy tính (sợi dây) hoặc "mạng Wi-Fi riêng" (không dây) phân tích xử lý lấy mẫu trực tiếp, với báo động âm thanh và ánh sáng trực tuyến và hiển thị kết quả thời gian thực.
◆ Cấu trúc tròn cảm biến, bao quanh vòng tròn, từ hóa trục, từ hóa ngay lập tức dây dây đến trạng thái bão hòa.
◆ Cảm biến sử dụng vỏ hợp kim nhôm, có chức năng chống nước, chống bụi, chống va chạm và chống ẩm.
◆ Hoạt động ổn định, hiệu suất đáng tin cậy, độ chính xác phát hiện cao, hiệu suất chống can thiệp mạnh mẽ, dữ liệu chính xác.
◆ Phần mềm ADAPTS với Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 các hệ điều hành máy tính khác nhau
◆ Được sử dụng rộng rãi trong ngành khai thác mỏ, đường dây cáp treo, thiết bị nâng, thang máy, máy móc cảng, cầu cáp và các lĩnh vực khác.
二.Cấu hình và mô hình hệ thống

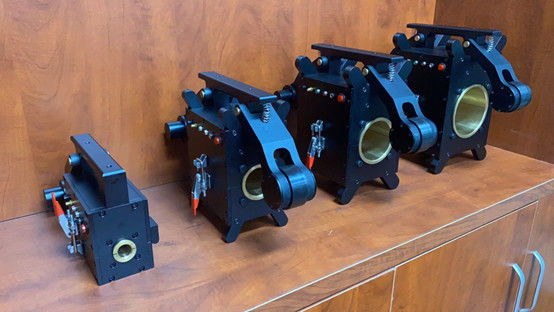

Tất cả cần được tùy chỉnh: Máy phát hiện lỗi dây thừng (48mm nhỏ - 78mm trung bình - 108mm lớn)
| SN. | Thiết lập tên và mô hình | Số lượng | Nhãn | |
| Đơn vị cảm biến | 1 |
• Đơn vị cảm biến tích hợp • Máy kích thích đảo ngược tốc độ cao • Máy tập trung tín hiệu dẫn điện cao • Hiển thị Nhóm nhạy cảm từ Hall • Lôi nổi trung tâm hướng dẫn mặc tay áo • Bộ mã hóa khoảng cách chính xác cao |
1tập hợp | Bộ mã hóa bao gồm |
| 2 |
• Cảnh báo thời gian thực (điện thoại chuyển đổi từ kỹ thuật số sang analog) •Đơn vị chuyển đổi AD từ analog sang số •Đơn vị loại bỏ tiếng ồn tự động • Mô-đun báo động âm thanh và hình ảnh khiếm khuyết • Mô-đun đảm bảo chất lượng phát hiện •Chế độ plug and play của DAQ |
1tập hợp | Bao gồm chụp Wi-Fi | |

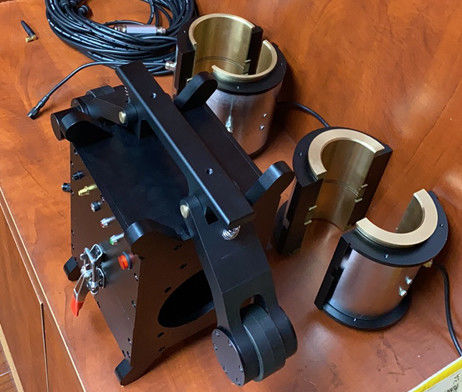

| 3 | Lớp lót thay thế | 5 bộ | Các thông số kỹ thuật tùy chỉnh được thảo luận riêng biệt | |
| Đơn vị chế biến | 4 | Cáp truyền USB | 1 phần trăm | Tự chế dài 20 mét |
| 5 | Ống ăng-ten Wi-Fi | 2 chiếc | Một là phụ tùng. | |
| 6 | Phần mềm xử lý tín hiệu thời gian thực phiên bản V3.0 | 1 bộ | ||
| 7 | Máy tính thu thập dữ liệu (loại máy tính bảng) | 1 đơn vị | Bao gồm bộ sạc | |
| Đơn vị phụ kiện | 8 | Khung dụng cụ tùy chỉnh | 1 phần trăm | Chuỗi chuyển động dây kéo tùy chỉnh |
| 9 | Bộ sạc tất cả trong một | 1 phần trăm |
Đèn đỏ: Sạc Màu xanh lá cây: đầy |
|
| 10 | Cáp an toàn kéo linh hoạt | 1 phần trăm | Các kết nối linh hoạt cho các đơn vị cảm biến | |
| 11 | Sổ tay vận hành (dữ liệu kỹ thuật liên quan) | 1 phần trăm | ||
| 12 | Giấy chứng nhận (thẻ bảo hành) | 1 phần trăm | ||
| 13 | Danh sách đóng gói | 1 phần trăm |
Lưu ý: 1, trong đó có 7 máy tính bảng hai sử dụng là tùy chọn (theo nhu cầu, chi phí là bổ sung);
2, tất cả các kích thước có thể được tùy chỉnh theo yêu cầu (và có thể được tùy chỉnh chính xác lót thay thế); Như 48mm + 24mm thay thế vỏ
三.Chứng chỉ kỹ thuật cơ bản và pháp lý
1. dụng cụ ảo: dây thừng vô hạn sự không chắc chắn. Chỉ áp dụng công nghệ dụng cụ ảo, thay thế các dụng cụ truyền thống bằng phần mềm,và xử lý lấy mẫu trực tiếp bằng máy tính có thể đảm bảo không có phát hiện bỏ lỡ và không có đánh giá sai, giống như xem một bộ phim, quét dây thừng trong suốt quá trình, kết quả là chính xác và lặp lại tốt.
2- Ba thiết bị cố định: Theo các tiêu chuẩn quốc gia cho rác dây thép trong các ngành công nghiệp khác nhau, sản phẩm này áp dụng điện từ định vị chất lượng, số lượng,phát hiện trực tuyến không phá hủy dây thép dây thép bên trong và bên ngoài bị hỏng, rỉ sét, hao mòn, thay đổi diện tích cắt ngang kim loại, sợi lỏng lẻo, dây thoát, biến dạng, bất thường vật liệu và các khiếm khuyết khác.
3Công cụ pháp lý: phù hợp với tiêu chuẩn ASTM1571-2021 của Mỹ và tiêu chuẩn quốc gia GB/T21387-2008.
四Các chỉ số kỹ thuật
Toàn bộ loạt có thể phát hiệnPhạm vi đường kính dây thép:φ1.5-300mm (cần cấu hình các bộ cảm biến theo các thông số kỹ thuật khác nhau)
Tốc độ tương đối của cảm biến và dây thừng: 0,0-6,0 m/s Tốt nhất: 0,1-0,5 m/s
Khoảng cách tốt nhất giữa tay cầm hướng dẫn cảm biến và dây thừng là 2-4 mm, và khoảng cách được phép là 0-15mm
Khả năng phát hiện lỗi dây vỡ (LF)
Chất lượng:độ chính xáccủa phát hiện chất lượng của một dây bị hỏng tập trung99.99%
Số lượng: Số lượng dây bị hỏng ở một nơi duy nhất cho phép một hoặc một gốc tương đương đánh giá sai
Tỷ lệ chính xác là hơn 92% khi số lượng dây bị hỏng ở một nơi được phát hiện không sai cho hơn 100 lần
Tỷ lệ thay đổi số lượng của phần cắt ngang kim loại (LMA)
CácLỗi lặp lại cho phépcủa độ nhạy phát hiện là± 0,055%
Cáclỗi cho phépcủa giá trị chỉ số độ chính xác thử nghiệm:± 0,2%
Vị trí (L) Khả năng phát hiện: % sai số của giá trị chỉ báo chiều dài phát hiện: ±0,2%
Nguồn cung cấp điện:5V từ pin máy tính
Trọng lượng cảm biến: thông số kỹ thuật chung < 10kg (được tùy chỉnh theo tình huống thực tế)
Nhiệt độ môi trường:- 10°C~40°CÁp suất khí quyển:86 ~ 106Kpa Độ ẩm tương đối:≤85%
