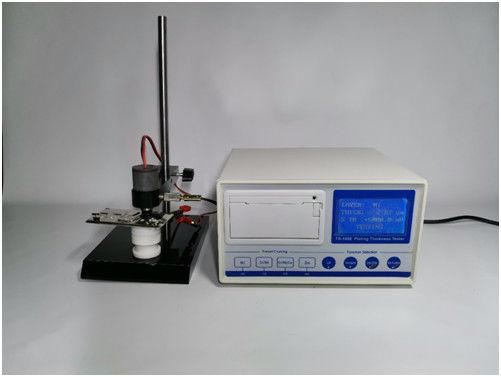

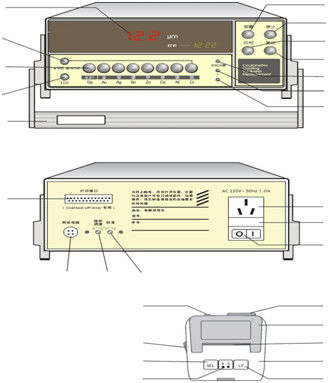

HUATEC TG-100ECoulometricThickness Tester Metal Coating Thickness Gauge Electrolytic Thickness Gauge Inbuilt Printer

Làm thế nào để chọn các dung dịch điện phân

Định danh các dung dịch điện phân và kết hợp kim loại và cơ sở lắng đọng

Làm thế nào để đo các kim loại mạ của một lớp

Ví dụ: Đo độ dày của lớp vỏ kẽm với sự thụ động màu trắng trên nền thép là 10μm.

1. Sử dụng cao su để lau các tấm thụ động trên bề mặt mạ kẽm của mặt hàng được đo.
2. Đặt đầu thử nghiệm thẳng đứng trên bề mặt của mặt hàng được đo, áp dụng áp lực đầy đủ cho đến khi không bị rò rỉ.
3. Giải pháp điện phân A8 được chọn từ bảng 2 cho sự kết hợp sơn kẽm trên nền thép.Các ô sẽ không được lấp đầy đầy(Mức độ dung dịch là khoảng 3 mm từ cửa tế bào)
4. Đặt ống dẫn vào đáy của pin điện phân, lặp lại hút nhiều lần để loại bỏ bong bóng không khí khỏi pin,cho phép dung dịch điện phân tiếp xúc hoàn toàn với lớp phủ kẽm, trước khi đặt máy khuấy vào vị trí đã cho.
5. Nhấn nút Zn.
6. Đặt phích tín hiệu vào lỗ của vít của điện cực, gắn kẹp tín hiệu màu đỏ vào vật thể được mạ và đảm bảo rằng kết nối đã được thực hiện đúng cách.
7. Nhấn nút đo, bộ khuấy bắt đầu quay, trong khi báo động chuông, phép đo sẽ được dừng tự động, độ dày 10 μm đã được hiển thị trên chỉ báo,Nhấn nút dừng.
8. Nhấn nút in để có được danh sách kết quả đo. (nếu bạn không cần danh sách, bạn có thể bỏ qua bước này)
9. Nâng máy khuấy, làm sạch dung dịch điện phân đã sử dụng bằng cách sử dụng ống dẫn, nâng đầu thử nghiệm, loại bỏ sản phẩm.
10. Làm sạch bề mặt bên trong của tế bào và miếng dán bằng cách rửa sạch bằng nước và lau sạch.

Làm thế nào để đo lớp phủ crôm cứng

Ví dụ: Đo độ mỏng của lớp phủ crôm cứng trên nền thép, độ dày của lớp phủ crôm cứng là 35μm.

1. Sử dụng cao su lau các tấm thụ động trên bề mặt mạ crôm của mặt hàng được đo.
2. Đặt đầu thử nghiệm thẳng đứng trên bề mặt của vật phẩm được đo, áp dụng áp lực đầy đủ cho đến khi không có rò rỉ.
3. Giải pháp điện phân A2 được chọn từ bảng 2, tế bào phải được lấp đầy với 2 ml dung dịch điện phân bằng cách sử dụng bình nhỏ giọt.(Mức độ dung dịch là khoảng 3 mm từ cửa tế bào)
4. Đặt ống dẫn vào đáy của tế bào điện phân. lặp lại hút nhiều lần, để loại bỏ bong bóng không khí từ tế bào,cho phép dung dịch điện phân tiếp xúc hoàn toàn với mạ crôm.

Lưu ý: Khi đo mạ crôm, việc đặt máy khuấy không phải là yêu cầu.

5. (cải bọc Cr chọn nút: --- đo crôm trang trí --- đo crôm cứng)
6. Đặt phích tín hiệu vào lỗ của vít của điện cực, gắn kẹp tín hiệu màu đỏ vào vật thể được mạ và đảm bảo rằng kết nối đã được thực hiện đúng cách.
7. Nhấn nút đo, máy khuấy bắt đầu quay,khi độ dày 15μm hiển thị trên chỉ báo nhấn nút dừng sau đó nhấn nút in ((nếu không thì máy kiểm tra không thể hoạt động bình thường), gia hạn dung dịch điện phân, nhấn nút đo một lần nữa.Ghi lại độ dày của mạ crôm cứng.
8. Làm sạch dung dịch điện phân đã sử dụng bằng cách sử dụng ống dẫn.
9. Làm sạch bề mặt bên trong của tế bào và vỏ nắp bằng cách rửa bằng nước và lau.

Làm thế nào để đo lớp phủ nhiều lớp

Ví dụ: đo độ dày của các trầm tích đa lớp bao gồm đồng,Nickel và crôm trên nền thép. Độ dày của các lớp thành phần là 0,4μm crôm, 14μm nickel, 10μm đồng.

1. Sử dụng cao su lau bỏ các bộ phim thụ động trên bề mặt của lớp phủ trên các sản phẩm được đo
2. Đặt đầu thử nghiệm thẳng đứng trên bề mặt của vật phẩm được đo, áp dụng áp lực đầy đủ cho đến khi không có rò rỉ.
3. Giải pháp điện phân A2 được chọn từ bảng 2, tế bào phải được lấp đầy với 2 ml dung dịch điện phân bằng cách sử dụng bình nhỏ giọt.(Mức độ dung dịch là khoảng 3 mm từ cửa tế bào)
4. Đặt ống dẫn vào đáy của tế bào điện phân. lặp lại hút nhiều lần, để loại bỏ bong bóng không khí từ tế bào,cho phép dung dịch điện phân tiếp xúc hoàn toàn với mạ crôm.

Lưu ý: Khi đo mạ crôm, việc đặt máy khuấy không phải là yêu cầu.

5. Nhấn nút đo T & Cr.
6. Đặt phích tín hiệu vào lỗ của vít của điện cực, gắn kẹp tín hiệu màu đỏ vào vật thể được mạ và đảm bảo rằng kết nối đã được thực hiện đúng cách.
7. Nhấn vào nút đo, bộ khuấy bắt đầu quay, trong khi báo động chuông, đo sẽ được dừng lại tự động, độ dày 0,4μm đã được hiển thị trên chỉ số,Nhấn lại nút đo 1 ¢ 2 lầnGhi lại độ dày của mạ crôm (giá trị đo được dựa trên các giá trị thu được từ lần đập đầu tiên).
8. Làm sạch dung dịch điện phân đã sử dụng bằng cách sử dụng ống dẫn mà không nâng nắp của tế bào.Rửa pin 1 ~ 2 lần bằng nước khử ion trước khi đổ pin với 2 ml dung dịch điện phân A5 (xem bảng 2)., dung dịch điện phân A5 để mạ niken trên nền đồng), và sau đó đặt máy khuấy vào vị trí cho.
9. Lặp lại bước 7 như trên và ghi lại độ dày 14μm của lớp phủ niken.

10. Lặp lại các bước 7, 8 như trên và ghi lại độ dày 10μm của lớp phủ đồng.
11. Làm sạch dung dịch điện phân đã sử dụng bằng cách sử dụng ống dẫn.
12. Làm sạch bề mặt bên trong của tế bào và miếng dán bằng cách rửa sạch bằng nước và lau sạch.

Các công thức và phương pháp chuẩn bị các dung dịch điện phân

Yêu cầu: dung dịch điện phân đòi hỏi chuẩn bị từ chất tinh khiết phân tích của các hóa chất và nước chưng cất.

Các đặc điểm

• Cho phép đo độ dày của một lớp kim loại điện áp
• Các loại lớp phủ tiêu chuẩn được đặt trước là: chromium trang trí, chromium cứng, niken, đồng (bốm trên chất nền sắt hoặc phi kim loại), kẽm, thiếc, bạc và vàng 8 loại lớp phủ.Nếu bạn muốn thử nghiệm các loại lớp phủ khácVí dụ, nếu bạn cần kiểm tra niken không điện (khách hàng có thể không kiểm tra bạc), bạn có thể thay đổi bạc sang niken không điện.
• Cho phép đo độ dày của các lớp riêng lẻ của lớp phủ sơn đa lớp
• Cho phép đo độ dày của lớp phủ điện áp trên các vật liệu không dẫn điện như nhựa
• Hiển thị kỹ thuật số cho phép đọc trực tiếp độ dày đo bằng hệ số thập phân dễ dàng và chính xác
• Được trang bị một máy in thu nhỏ, có thể tự động in các loại mạ, độ dày và thời gian thử nghiệm
• Sự khác biệt tiềm năng không thể được đo
• Được thiết kế để sử dụng theo các quy trình thử nghiệm tiêu chuẩn phù hợp với đặc điểm kỹ thuật ISO

Các thông số kỹ thuật

Mô hình: TG-100E

Nguồn cung cấp điện: AC 220V±10%, 5060Hz

Năng lượng tiêu thụ: Không quá 25 W

Trọng lượng tổng: Khoảng 9 kg

Kích thước bao bì: 370×440×230 ((mm) cho cơ thể thử nghiệm

Phạm vi đo: sai số 050μm: ≤±10%

Danh sách chi tiết:

Bộ phận thử nghiệm TG-100E 1

Bàn thử tiềm năng 1

Cáp tín hiệu cho bộ chuyển đổi tiềm năng 1

Phòng điện phân 1

Ghi 1

Các dung dịch điện phân A2, A4, A5, A8 1

Cao su 1

Chiếc chai 2

Đùi 1

Hướng dẫn, thẻ bảo lãnh 1

Đo trước khi kiểm tra

1.Đặt máy thử nghiệm, giá đỡ thử nghiệm và giá đỡ của các hóa chất trên bàn làm việc bằng nhau và thẳng.

2. Hãy chắc chắn rằng nguồn cung cấp điện là AC 220V.
3. Kết nối máy thử với bàn thử bằng cáp.
4. Nhấn bất kỳ nút chọn plating, rút ngắn clip tín hiệu đến đầu cắm tín hiệu, bật công tắc nguồn và sau đó nhấn nút đo,trộn nên xoay và hiển thị bắt đầu đếm. ngắt kết nối đường dây giữa clip tín hiệu và đầu cuối của cắm tín hiệu, người kiểm tra nên ngay lập tức dừng lại để đếm và báo động.Do đó, tình trạng của người thử nghiệm có thể được coi là bình thường.
