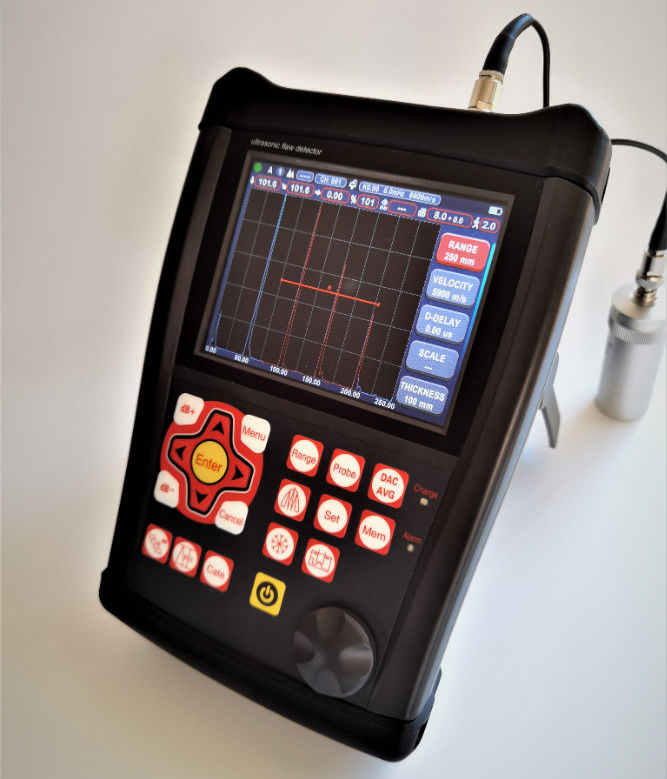

FD630 Máy phát hiện lỗi siêu âm hiệu quả cao TOFD Kiểm tra độ dày phát hiện

Thông số kỹ thuật

Phạm vi: 0-15000 mm, ở tốc độ thép

Tốc độ vật liệu: 100 ∼ 20000 m/s

Tần số lặp lại xung: 10 - 10000Hz

Phạm vi động:≥38dB

Tính tuyến tính: Xét ngang: +/- 0,2% FSW, Dọc: 0,25% FSH, Độ chính xác khuếch đại +/-1 dB.

Năng lượng phân giải:> 40dB (5P14)

Độ nhạy còn lại:> 66dB

Từ chối: 0 đến 80% chiều cao toàn màn hình

500 thiết lập độc lập, bất kỳ tiêu chí có thể được nhập tự do, chúng tôi có thể làm việc trong cảnh mà không có khối thử nghiệm;

Bộ nhớ lớn của 1000 A biểu đồ

Chế độ thử nghiệm: Đèn xung, yếu tố kép và truyền thông

Loại thăm dò: Đường thẳng đơn, góc đơn, Đường thẳng Daul, Đường thẳng Daul Anlge

Các màn hình cổng: Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét

Đơn vị: Inch hoặc mm

Nhu cầu điện: AC Main 100-240 VAC, 50-60 Hz

Sự chậm trễ hiển thị: -20 đến 3400 μs

Sự chậm trễ của tàu thăm dò: 0 đến 99,99μs

Bộ pin Li-ion có thể sạc lại nội bộ 7,2V với 8000 mAh

Thời gian hoạt động danh nghĩa 15 giờ tùy thuộc vào độ sáng của màn hình

Thời gian sạc thông thường 4 giờ

H×W×D(mm):260×175×60 (mm)

Trọng lượng:1.2kg

Nhiệt độ hoạt động: -10 °C đến 50 °C

Nhiệt độ lưu trữ: -30 °C đến 50 °C

Năng lượng xung: 200V, 300V, 400V, 500V có thể chọn

Điều chỉnh: Phân sóng dương, phân sóng âm, làn sóng đầy đủ, Hệ thống RF

băng thông (bandpass của bộ khuếch đại): 0,1 đến 300 MHz

Các màn hình cổng: Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét

Độ nhạy: 120 dB tối đa ở độ phân giải có thể chọn 0.1, 1.0, 2.06,0 dB.

Kết nối bộ chuyển đổi: BNC hoặc LEMO

Chức năng

Hiển thị chính xác vị trí lỗi tự động ((thâm sâu d,mức độ p,khoảng cách s,chiều rộng,sz dB,ф).

Đánh giá lỗi: Xét nghiệm lỗi tự động bằng AVG/AVG hoặc DAC, báo cáo tốc độ chấp nhận hoặc từ chối lỗi.

Định chuẩn tự động của bộ chuyển đổi Điểm không, góc, cạnh trước và vật liệu Tốc độ.

Dễ dàng để tạo và sử dụng DAC và AVG để đánh giá tiếng vang, đường cong có thể được sửa đổi và bù đắp.

Kết nối đĩa U, đơn vị có thể nhận được bộ nhớ không giới hạn, báo cáo PDF đặt ra và hệ thống Upadte.

Tự động làm video của quá trình thử nghiệm và chơi; sử dụng uppan, chiều dài của video là không giới hạn.

Color Bscan.

TOFD.

Sơ đồ hàn.

Có 15 tiêu chuẩn trong đơn vị.

Kết nối răng xanh với thiết bị di động để tạo và in báo cáo phát hiện tại chỗ.1.

Tính năng điều chỉnh bề mặt cong.

Chức năng đo chiều cao nứt.

Cổng phóng to:phân bố phạm vi cổng trên toàn bộ chiều rộng màn hình.

Chức năng tăng tự động.

Bao bì: Hiển thị đồng thời A-scan trực tiếp ở tốc độ cập nhật 60 Hz và bao bì A-scan

hiển thị.

Giữ đỉnh: So sánh hình dạng sóng đỉnh đông lạnh với A-Scans trực tiếp để dễ dàng giải thích kết quả thử nghiệm.

Scan Freeze: Display freeze giữ dữ liệu hình sóng và đường đi âm thanh.

Cảnh báo: Beep và LED.

Real Time Clock.

Lấp echo.

Đánh dấu bắt.

Màu vang bên trong cổng.

Bộ công cụ cơ bản

Máy phát hiện lỗi siêu âm di động

Bộ chuyển đổi chùm thẳng (2.5 MHz, Φ20)

Máy chuyển quang góc (4 MHz, 8 mm × 9 mm, 60°)

Cáp kết nối cho bộ chuyển đổi (Q9-C5, hoặc tùy chọn C9-C5)

Bộ pin Li-Ion có thể sạc lại, 7,8 amp giờ

Nguồn cung cấp điện/đơn vị sạc

Hướng dẫn sử dụng bằng tiếng Anh

Phần mềm ứng dụng

Thắt lưng
