Thông tin chi tiết sản phẩm:
|
| Product name: | Roughness and Contour Tester | Model: | SRT-680G |
|---|---|---|---|
| Đo lường độ chính xác: | Trục X 200mm | Residual value noise: | ≤0.005μm |
| Sức mạnh: | AC 220V ± 10% 50Hz | Meas. Speed: | 0.02mm to 4.0mm/s |
| Làm nổi bật: | Kiểm tra đường viền,Máy kiểm tra độ thô đường viền,Kiểm tra độ thô và đường viền |
||

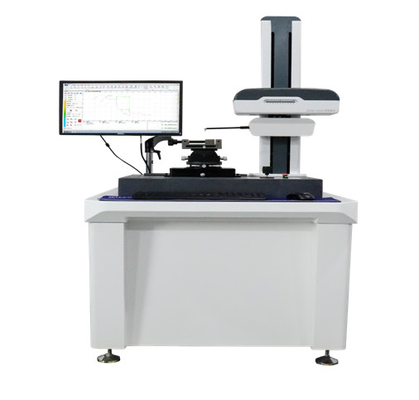

SRT-680G Thiết bị kiểm tra độ thô và đường viền
Nguyên tắc đo
● Định tọa độ Cartesian, liên lạc stylus.
● Đường sắt hướng dẫn nổi không khí chính xác cao như điểm đo của tọa độ X để đảm bảo độ chính xác di chuyển tuyến tính theo hướng X.
● Cảm biến kỹ thuật số chính xác cao để nhận tín hiệu của tọa độ Z để đo hồ sơ của các bộ phận cơ khí chính xác khác nhau.
● Chương trình đo bằng máy tính và cửa sổ để xử lý dữ liệu đo, dễ in và lưu trữ
Chức năng chính
Kích thước: Bao gồm khoảng cách ngang, khoảng cách dọc, khoảng cách tuyến tính, bán kính và đường kính
góc: góc ngang, góc dọc, góc ngang
Độ khoan dung vị trí: chứa sự song song và góc
Độ khoan dung hình dạng: chứa đường thẳng, vương miện, hồ sơ cung tròn
Động cơ phụ trợ: chứa điểm phụ trợ, đường phụ trợ, vòng tròn phụ trợ
Độ thô: Ra,Rq,Rz(Ry),Rz(DIN),R3z,Rz(jis),Rp,Rv,Rt,Rsk,Rsm,Rc,Rpm,RkuRdq,Roc,Mr1,Mr2,Rpk,Rvk,Rk,Rdc,A1,A2,R,Rx,AR,Rcp,Rmax,Rz-ISOv.v.
Độ sóng:wt,wa,wp,wv,wq,wc,wku,wsk,w,wx,wz,wsm,wdc,wte,wmr,Aw,c(wmr)wmr(c),wdq v.v.
Phân hình ban đầu Pt Pa Pp Pv Pq Pc Pku Psk Pdq/p△q Psm Pdc Pmr(c) Pz Pmr C(pmr) vv
Các thông số chính
| Điểm | Parameter | Nghị quyết | |
Phạm vi đo | Trục X | 200mm | 0.1μm |
| Sự thẳng đứng | 0.6μm / 100mm | -------- | |
| Bộ cảm biến Z1 ((range) | 40mm ((Synchronization phạm vi độ thô) | 0.05μm | |
| Z Chiều cao | 550mm | cột | |
| Min. lỗ bên trong | 30mm (Một đường kính bên trong nhỏ hơn có thể được đo bằng cách sử dụng một kim đo nhỏ hơn) | - Không, không. | |
| Độ chính xác tuyến tính | ≤±(1+I0.12HI) μm | - Tôi không biết. | |
| Arc | ≤(1.2+R/8) | 2mm | |
góc | ≤ ± 1′ | Khối góc 60°,90°, Chiều dài lấy mẫu của góc:5mm | |
| Độ thô | Giá trị tiếng ồn còn lại | ≤ 0,005μm | λc:0.08mm, tốc độ thử nghiệm 0,1mm/s, đo các tinh thể phẳng |
| Bộ cảm biến Z1 ((range) | Phạm vi hiệu quả ± 3mm | Độ thô của bề mặt cong có thể được đo | |
| Khả năng lặp lại đo độ thô | 1δ≤2nm | Ra 0,35-0,5μm Khối hiệu chuẩn sóng vuông | |
| Lỗi chỉ định | ± 5% | Tiêu chuẩn quốc gia | |
| Sự ổn định chỉ định | ≤ ± 7% | Tiêu chuẩn quốc gia | |
| đo lường khả năng lặp lại | ± 3% | Tiêu chuẩn quốc gia | |
| Nghị quyết | 0.1μm | - Không, không. | |
| Cảm biến | Loại | Cảm biến lưới kỹ thuật số | ----------- |
| Nghị quyết | 0.05μm | ------- | |
| Thời gian đánh giá | λc × 3,4,5,6,7 | -------- | |
| Độ dài sóng cắt | 0.025,0.08,0.25,0.8,2.5,8mm | - Không, không. | |
| Khả năng leo núi | 77° ((Trên), 88° ((Dưới) | ------- | |
| Cường độ, tốc độ. | 0.02mm đến 4.0mm/s | - Không, không. | |
| Chế độ đo. | Cảm biến di chuyển | -------- | |
| XZ1Z | Điều khiển điện ba trục | Nó có thể được điều khiển bởi các bộ điều khiển phần mềm | |
| Sức mạnh | AC 220V ± 10% 50Hz | ------- | |
| Điều kiện môi trường | (RH): < 85% 20°C± 2°C,2°C/h, RMS≤50Hz 2.5μm/s, RMS>50Hz 5.0μm/s | ||
Cấu hình chính
Giao diện phần mềm

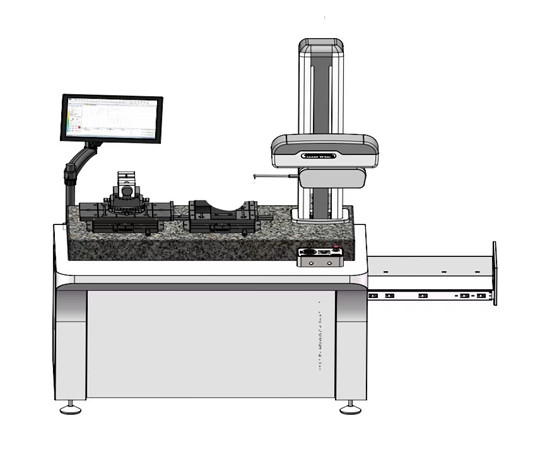

Kích thước thiết bị
| (Sản phẩm) | (Bộ đóng gói) | (Wt.kg) | (CBM m3) | ||||||
| Lx | Ly | Lz | Wt ((kg) | Lx | Ly | Lz | Wt ((kg) | ||
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
Yêu cầu sử dụng
Năng lượng: AC 220V ± 10% 50Hz
Yêu cầu môi trường: ((T):10 ≈ 30 °C, ((RH): <85%, Không có rung động rõ ràng, Địa vị độc lập
Kiểm tra ảnh tham khảo
