Thông tin chi tiết sản phẩm:
|
| PRF: | 25～10KHz | Voltage: | Negative square wave, -25～-300V, 25V Stepping |
|---|---|---|---|
| Pulse width: | 30～1000ns，5ns Stepping | Trigger: | Internal/ external/ Encoder |
| Làm nổi bật: | Hệ thống siêu âm 25-10KHz,Hệ thống siêu âm đa kênh |
||

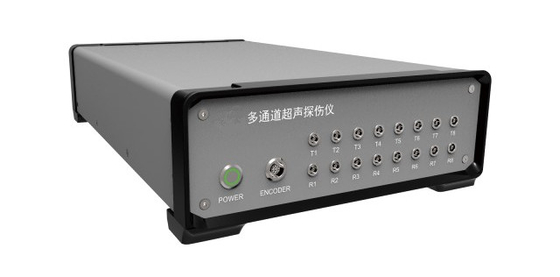

HFD-UT8CHệ thống siêu âm đa kênh
HFD-UT2C/UT4C/UT8C/1616C/UT40C series là nền tảng tiếp thu dữ liệu siêu âm đa kênh và phát triển thứ cấp mới của chúng tôi.nhận tín hiệu cộng hưởng, khuếch đại, thu thập và xử lý AD chức năng.Bên cạnh đó, nó cung cấp các phát triển thứ cấp cho người dùng để phát triển phần mềm mới - Việc xử lý dữ liệu được ghi lại bởi HFD-UT2C ~ UT40C cho phép người dùng tùy chỉnh các chức năng và giao diện, và sau đó tích hợp chúng vào hệ thống để tạo thành một loạt các hệ thống ứng dụng siêu âm.
HFD-UT8C có nghĩa là thiết bị có 8 kênh UT và các kênh có thể bị chặn.
* Lưu ý: Nếu cần nhiều kênh hơn, vui lòng xem xét HFD-UT40C, hỗ trợ 40 kênh UT.
Thông số kỹ thuật:
| Người phát | |
| PRF | 2510KHz |
| Điện áp | Sóng hình vuông âm, -25V-300V, 25V bước |
| Độ rộng xung | 30 ‰ 1000ns, 5ns bước |
| Máy kích hoạt | Nội bộ / bên ngoài / Mã hóa |
| Máy nhận | |
| Lỗi tuyến tính ngang | ≤ 0,4% |
| Lỗi tuyến tính dọc | ≤ 3% |
| Sự nhạy cảm dư thừa | ≥ 56dB khi sử dụng đầu dò 2.5P20 để phát hiện khối 200mm với lỗ đáy phẳng Φ2. |
| Damping | 400, 80 |
| Tỷ lệ lấy mẫu | 100M |
| Tần số làm việc | 0.515MHz |
| Lợi ích | 0.0110.0dB |
| Bộ lọc | Dải băng rộng và dải hẹp |
| Việc sửa đổi | Tích cực, tiêu cực, phát sóng đầy đủ, RF, phổ |
| Truyền thông qua đường giữa các kênh | > 60dB |
| Tín hiệu đầu vào tối đa | 14VPP |
| Khả năng bảo hiểm | 0.0 10000mm (Steel Longitudinal wave), có thể điều chỉnh liên tục, min step 0.1mm |
| Tạm thời hiển thị | 0999.9μs |
| Biến trình hiển thị | -7,5 ≈ 3000μs |
| Xử lý tín hiệu | |
| Cổng | A,B |
| Cổng điểm khởi đầu | Phạm vi đầy đủ |
| Chiều rộng cổng | Điểm khởi đầu đến phạm vi đầy đủ |
| Chiều cao cổng | 5% 95% |
| Chế độ kiểm tra | Biên giới, đỉnh |
| Hiển thị dữ liệu | Đọc trong cổng: Range & Sound Path |
| Đánh giá độ phân giải | 0.1mm |
| Hệ thống/các hệ thống khác | |
| Tiêu thụ năng lượng | 15W, khác nhau tùy thuộc vào cấu hình |
| Giao thông dữ liệu | 1000M Ethernet |
| góc | L-Scan -75°+75°, bước 0.1, 1, 10 điều chỉnh; S-Scan -75 ° ¢ + 75 °, bước tối ưu hóa tự động |
| Kích thước | 188×238×403; 100×200×300 |
| Cảng | Q5 |
| Cổng mã hóa | 2 Bộ mã hóa gia tăng |
| Cổng USB | 2 |
| Cổng I/O | Loại tròn |
| Cổng ròng | 100M/1000M Ethernet |
| Cổng gỡ lỗi | COM 1 |
Nguyên tắc cấu trúc:
HFD-UT8C là một mô-đun độc lập, được kết nối với máy chủ giám sát thông qua cáp mạng.Phần mềm chạy trên máy chủ giám sát gửi các hướng dẫn đến HFD-UT8C thông qua giao diện mạng, và nhận dữ liệu được trả về từ HFD-UT8C, như được hiển thị trong hình bên dưới.
Đặc điểm:
Sự phát triển thứ cấp
Đặc điểm thể chất tuyệt vời
