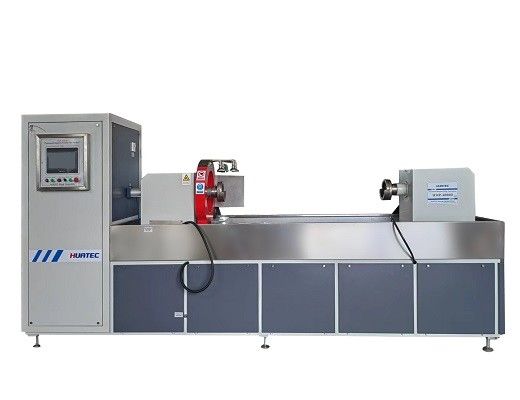

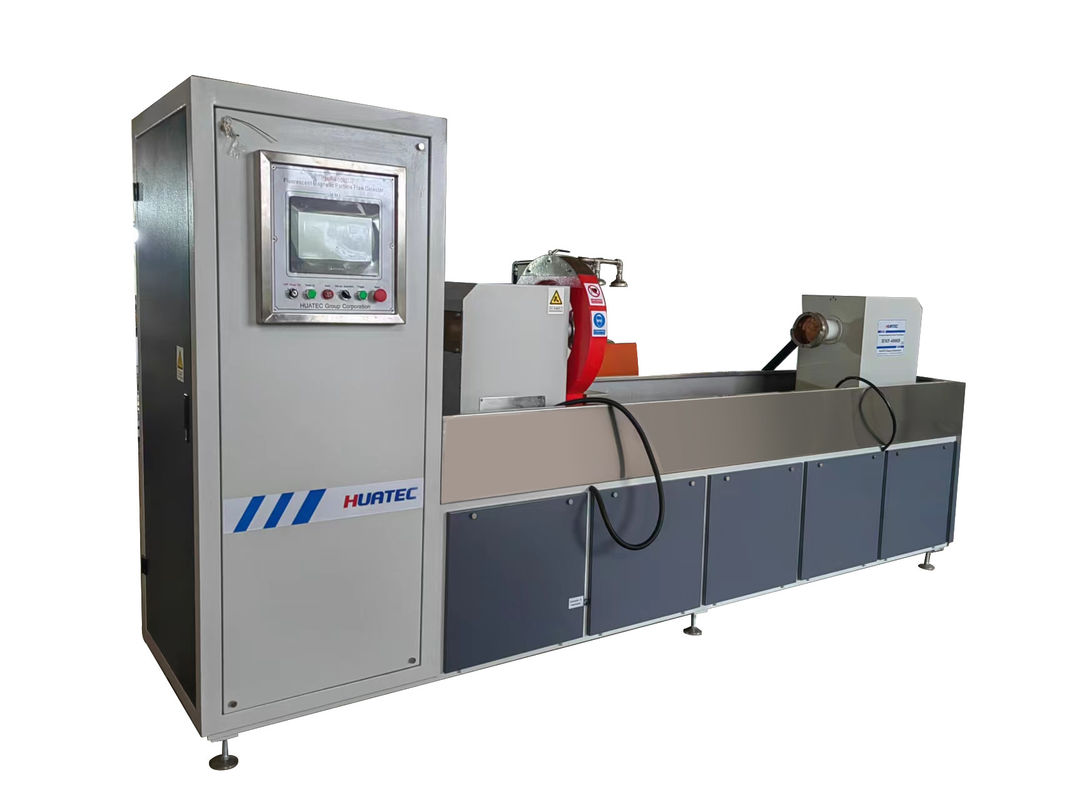

HMP-4000D Máy phát hiện lỗi hạt từ tính chính xác cao

Máy dò khuyết tật hạt từ tính chính xác cao HMP-4000D

1. Mô tả các bộ phận của thiết bị

1.1 Thông tin chung về thiết bị

Thiết bị là một máy đơn, tải và dỡ thủ công, thiết bị áp dụng công nghệ kẹp thanh, từ hóa tổng hợp, điện cực bên phải kẹp khí nén, hành trình kẹp 0-50mm, khử từ suy giảm tự động, phun tự động, thu hồi, khuấy và lọc huyền phù từ. Mảnh kiểm tra độ nhạy từ loại A 2# (30/100) hiển thị rõ ràng.

Các bộ phận chính của thiết bị bao gồm: hệ thống kẹp, hệ thống nguồn cấp từ hóa, hệ thống điều khiển điện, hệ thống thu hồi phun khuấy lọc huyền phù từ, đèn đen, phòng tối, hệ thống khử từ, v.v.

1.2 Hệ thống kẹp:

1.2.1, cơ cấu kẹp ngang thiết kế của thiết bị, hành trình kẹp 0-1500mm, có thể đáp ứng nhu cầu kiểm tra phôi có chiều dài 1500mm, đường kính ngoài 250mm. Cuộn dây từ hóa dọc có hai cuộn, mỗi cuộn ở một bên, được điều khiển bởi xi lanh, và có thể di chuyển vào để tăng cường hiệu quả từ hóa của các bộ phận trục dài.

1.2.2. Thiết bị sử dụng phương pháp thanh đặc biệt để thực hiện từ hóa chu vi của phôi thông qua phương pháp thanh, và kiểm tra các vết nứt mịn xuyên tâm khác nhau có thể tồn tại trên bề mặt bên trong và bên ngoài; Từ hóa dọc phôi được thực hiện bằng phương pháp cuộn dây, và kiểm tra các vết nứt mịn hình khuyên khác nhau có thể tồn tại trên bề mặt phôi.

1.2.3, để đảm bảo định vị chính xác phôi đáp ứng yêu cầu kẹp của thiết bị. Thiết bị được thiết kế với thiết bị điều chỉnh cao trung tâm.

1.2.4, chu vi dọc có thể được từ hóa riêng biệt, kiểm tra riêng biệt bề mặt bên trong và bên ngoài của phôi có thể tồn tại nhiều loại vết nứt ngang và dọc; Từ hóa tổng hợp (đồng thời) phôi cũng có thể được thực hiện cùng lúc, và các khuyết tật tinh vi khác nhau có thể tồn tại trên bề mặt bên trong và bên ngoài của phôi có thể được kiểm tra một cách toàn diện cùng một lúc.

1.2.5, có một bàn làm việc được thiết kế ở phía trước của bàn làm việc, thuận tiện cho việc tải và dỡ.

1.3 Hệ thống điều khiển nguồn cấp từ hóa:

Thiết bị sử dụng chế độ từ hóa AC, hai bộ nguồn cấp từ hóa độc lập theo hướng chu vi và dọc, và hai máy biến áp chính cung cấp dòng điện từ hóa tương ứng. Công nghệ bộ chuyển đổi mô-đun điều khiển được sử dụng để kiểm soát kích thước của dòng điện mạch, và điện áp cách ly được đưa vào điện cực và cuộn dây yết hầu. Kích thước dòng điện có thể điều chỉnh liên tục và thiết bị tương ứng được đặt để chỉ báo để đảm bảo phôi nhận được cường độ từ hóa quy định. Với chức năng điều khiển pha tắt nguồn, để duy trì từ dư ổn định, có thể được sử dụng để dò khuyết tật bằng phương pháp từ dư.

1.4 Hệ thống điều khiển điện (màn hình cảm ứng là tùy chọn, các mục sau đây bao gồm số * liên quan đến lựa chọn màn hình cảm ứng):

1) Hệ thống điều khiển điện được điều khiển bởi PLC, bao gồm mô-đun điều khiển và thiết bị bảo vệ, thiết bị kích hoạt điều chỉnh dòng điện, ampe kế, nút điều khiển và đèn báo, động cơ, xi lanh, khớp nối kép, van điện từ, công tắc khí, rơ-le trung gian và các thiết bị điều khiển khác.

2) Như đã xác nhận bởi cả hai bên thông qua đàm phán, thiết bị áp dụng thiết kế tích hợp cơ điện, và hộp điều khiển phân phối điện được đặt ở phía sau thiết bị. Hoạt động tắt nguồn cơ bản được thực hiện trên bề mặt tủ, cửa tủ được trang bị khóa cửa, chống bụi, lọc, hệ thống làm mát bằng khí, v.v. Nhà cung cấp phải đảm bảo an toàn điện và bảo trì tích hợp cơ điện.

3) Ngoài hoạt động tự động, thiết bị còn được trang bị các phím chức năng thủ công cho các chức năng khác nhau, có thể được thực hiện thủ công: kẹp phôi (khí nén), phun, từ hóa, nới lỏng phôi (khí nén) và các hành động khác.

4) Các bảng mạch chu vi và dọc có thể được sử dụng phổ biến.

5) Thời gian từ hóa và khoảng thời gian từ hóa có thể được điều chỉnh.

6) Được trang bị công tắc chân, việc khởi động chương trình tự động có thể được điều khiển bằng nút "tự động khởi động" hoặc công tắc chân.

7) Vỏ thiết bị được nối đất đáng tin cậy, và điện trở cách điện của toàn bộ máy là ≥2MΩ.

8) Thiết bị có chức năng bảo vệ an toàn và báo động hoàn hảo.

*9) Sử dụng màn hình cảm ứng để cài đặt trước dòng điện, bạn có thể cài đặt trước dòng điện, tự động theo dõi dòng điện, giá trị lỗi không quá 5%.

*10) Tự động báo động và hiển thị cảnh báo khi dòng điện bất thường hoặc bị mất.

*11) Với chức năng lưu trữ 30 nhóm quy trình từ hóa, chu vi dọc có thể được lưu trữ riêng biệt.

12) Sử dụng các thành phần PLC Omron liên doanh, ST của Ý, STM hoặc thương hiệu nổi tiếng trong nước Chint để đảm bảo chất lượng của toàn bộ máy.

*13) Với chức năng phân quyền mật khẩu người vận hành, để đảm bảo rằng nhân viên không có quyền tương ứng không thể sửa đổi hoặc vận hành thiết bị.

1.5 Hệ thống thu hồi phun khuấy lọc huyền phù từ:

1) Hệ thống thu hồi phun khuấy lọc huyền phù từ chủ yếu bao gồm: bể thu hồi chất lỏng, bể chứa chất lỏng, bơm phun, bơm khuấy, lưới lọc, đường ống, v.v.

2) Huyền phù từ được lưu trữ trong bể chứa chất lỏng; Được trang bị thiết bị lọc để đảm bảo tia phun không bị tắc sau khi phun. Thiết bị lọc nên nằm sâu trong huyền phù từ để tránh thiết bị lọc bị tắc và làm hỏng bơm phun. Một thiết bị khuấy tự động được cung cấp trong hộp chứa chất lỏng.

3) Huyền phù từ được phun bởi nhiều vòi phun cùng lúc để đảm bảo phôi được làm ướt hoàn toàn.

4) Van một chiều được thiết kế trong đường ống phun huyền phù từ để ngăn bọt hình thành do dòng chảy ngược của huyền phù từ.

5) Mỗi đầu phun huyền phù từ nên dễ dàng đóng mở, và vị trí phun, kích thước lưu lượng và áp suất có thể được điều chỉnh.

6) Súng phun thủ công được trang bị ở phía trước máy.

7) Huyền phù từ không được phun hoặc rò rỉ ra ngoài thiết bị.

1.6 Đèn đen:

1.6.1, thiết bị huỳnh quang sử dụng đèn đen LED DG-6K cường độ cao.

1.6.2. Cố định và treo ở phía trước trạm từ hóa ở phía trên phòng tối để tạo điều kiện cho việc xoay và quan sát các bộ phận được điều khiển bởi xe kéo sau khi hoàn thành từ hóa phôi.

1.6.3, cường độ chiếu sáng cực tím: cường độ chiếu sáng không dưới 6000 uw/cm2, tuổi thọ không dưới 10000 giờ.

1.6.4, có thể bao phủ hoàn toàn các bộ phận 1000mm.

1.7 Phòng tối (hệ thống chiếu sáng và thông gió)

1) Bên trái, bên phải, trên và sau của phòng tối được đóng kín bằng các tấm thép chất lượng cao theo kích thước của giường, và đồng thời, để thuận tiện cho việc bảo trì, loại cửa bảo vệ có thể đóng mở; Phía trước kéo dài 650mm và sử dụng rèm cản sáng để chặn ánh sáng. Rèm cản sáng sử dụng rèm cản sáng màu đen chất lượng cao.

2) Hệ thống chiếu sáng là đèn huỳnh quang, được cố định bên trong phía trên của phòng tối để đáp ứng chiếu sáng làm việc.

3) Lắp đặt quạt thông gió trong phòng tối để đảm bảo lưu thông không khí mà không ảnh hưởng đến việc che chắn ánh sáng bên ngoài.

4) Phòng tối được xử lý bằng sơn phun, và toàn bộ phòng tối có cấu trúc nhỏ gọn và ngoại hình đẹp.

1.8 Hệ thống khử từ tự động:

Hệ thống khử từ là vị trí ban đầu của từ hóa, khử từ suy giảm, và từ dư không quá 0.2mT.

1.9 Khác

1) Cung cấp ngẫu nhiên: Xem chi tiết trong Phạm vi cung cấp.

2) Thiết kế và sản xuất thiết bị phải đáp ứng tiêu chuẩn JB/T8290-2011 "máy dò khuyết tật hạt từ tính" và đáp ứng các điều kiện kỹ thuật của dò khuyết tật hạt từ tính.

2. Phụ kiện

3. Thông số kỹ thuật chính của thiết bị

# Dòng điện từ hóa chu vi: AC 0-4000A điều chỉnh liên tục với điều khiển pha tắt nguồn

# Điện áp từ hóa dọc: AC 0- (3000A*6T) 18000AT điều chỉnh liên tục với điều khiển pha tắt nguồn

# Hiệu quả khử từ: khử từ suy giảm AC, từ dư ≤0.2mT

# Chế độ từ hóa: từ hóa chu vi, từ hóa dọc, từ hóa tổng hợp chu vi dọc; tỷ lệ lỗi dòng điện dọc ≤±5%; thông số cuộn dây: 2*3T, đường kính trong 350mm;

# Độ nhạy: Theo đặc tả quy trình JB/6065-92 "Phim kiểm tra tiêu chuẩn máy dò khuyết tật hạt từ tính", phim kiểm tra độ nhạy loại A 2# (30/100) vòng tròn đầy đủ và đường chéo có thể hiển thị rõ ràng.

# Hành trình kẹp: 0 mm-1500 mm

 # Kích thước: 3900mm×1590mm× 2200mm

Ngoại hình và màu sơn của thiết bị

Màu sơn ngoại thất: RAL7035, các bộ phận mua được phép giữ nguyên màu gốc.
