Hệ thống phát hiện rò rỉ hàn hộp chân không nâng cấp quy trình hàn

Hệ thống phát hiện rò rỉ hàn hộp chân không

2. Các thông số kỹ thuật

1. Việc giới thiệu sản phẩm

Phát hiện rò rỉ hộp chân không là một phương pháp thường được sử dụng, chẳng hạn như phát hiện rò rỉ hàn của hàn đáy bể và bình áp suất.kích thước hình học của hộp chân không trên thị trường là khoảng: chiều rộng khoảng 200 mm, chiều dài khoảng 600 mm, chiều cao khoảng 300 mm và trọng lượng từ 5 kg đến 10 kg. Phương pháp sử dụng là khóa hộp chân không ở vị trí được phát hiện,thanh tra cúi xuống để áp dụng một áp lực nhất định lên hộp chân không để đảm bảo rằng niêm phong giữa cạnh hộp chân không và vật thể được thử nghiệm là nguyên vẹn, và sau đó máy bơm chân không hút bụi bên trong hộp, khi độ chân không trong hộp đạt đến giá trị áp suất âm được chỉ định trong tiêu chuẩn.Bạn có thể kiểm tra xem có rò rỉ trong vị trí phát hiện từ cửa sổ trong suốt của hộp chân khôngSau khi phát hiện được hoàn thành, mở van hút để lấp đầy bên trong hộp với không khí.thanh tra có thể di chuyển hộp chân không đến vị trí phát hiện tiếp theo để phát hiện.

Bởi vì hộp của hộp chân không có một trọng lượng nhất định, nếu số lượng hàn được thử nghiệm là lớn, chẳng hạn như một vài ngàn mét dài hàn,thì các thanh tra sẽ ngồi xổm và đứng lên hàng ngàn lần, và di chuyển hộp chân không trong một thời gian dài, các thanh tra viên cũng sẽ chi tiêu rất nhiều sức mạnh thể chất; Do việc hoàn thành phát hiện vị trí, nhân viên phát hiện cần phải làm cúi,áp suất, đứng, di chuyển các hành động lặp đi lặp lại, vì vậy nó sẽ trì hoãn rất nhiều thời gian, hiệu quả là rất thấp; Ngoài ra, nếu con dấu không chặt chẽ, các thanh tra phải dành rất nhiều nỗ lực,thậm chí quỳ xuống để gây áp lực lên hộp chân không, và đôi khi sử dụng quần áo cũ hoặc vải cũ bị bẩn bằng nước và các mặt hàng khác, hộp được bao quanh để đảm bảo niêm phong, cũng tốn nhiều thời gian và lao động.

Phát hiện rò rỉ của hàn filet lớn là khó khăn hơn. để đảm bảo một con dấu tốt giữa hộp chân không và tường bể và đáy của bể,thanh tra phải áp dụng một lực lớn trên hộp chân không trong cả hai hướng dọc và ngangTuy nhiên, vì thanh tra đang đối diện với một bức tường cao và vị trí phát hiện xảy ra ở một góc rất thấp, thanh tra không giữ hoặc nắm giữ hộp chân không ở vị trí này.Nó làm cho họ quá mạnh mẽ.Vì vậy, rất nhiều thời gian và nỗ lực bị lãng phí để niêm phong các cạnh của buồng.

Để giải quyết các vấn đề trên, công ty của chúng tôi đã phát triển hai loại hộp phát hiện rò rỉ hàn, làm cho việc phát hiện rò rỉ hàn của đáy bể dễ dàng và hiệu quả hơn.

2. Đặc điểm của hộp chân không hàn thẳng

1) Bottom được lắp đặt với một bánh xe đi bộ, và mùa xuân là trên bánh xe đi bộ.Xốp niêm phong ở đáy hộp chân không được đảm bảo cao khoảng 10 mm so với mặt đất. Nhân viên kiểm tra có thể dễ dàng đẩy hộp chân không để đi bộ mà không uốn cong để nâng và uốn cong xuống, và hoạt động là thuận tiện và nhanh chóng để uốn cong trực tiếp với bàn chân

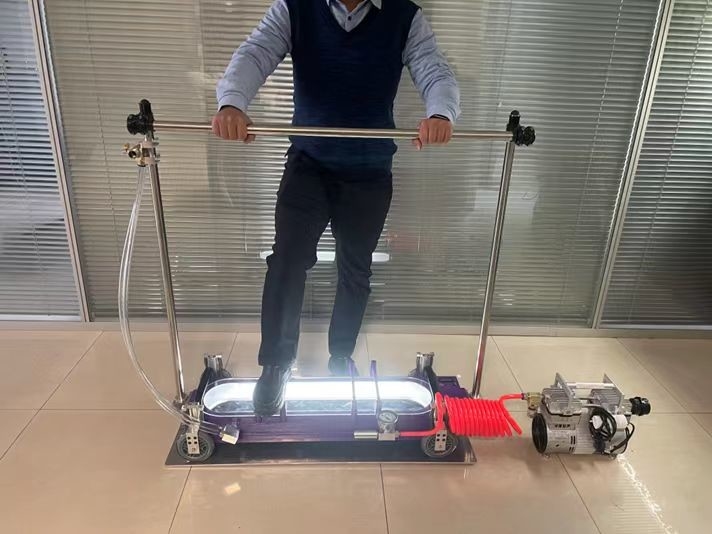

2) Trong phát hiện rò rỉ, kiểm tra viên đứng trên hộp chân không, và dựa vào trọng lực của kiểm tra viên để biến dạng bọt biển niêm phong để đạt được mục đích niêm phong.Tốc độ niêm phong nhanh và hiệu quả cao, và nó chỉ mất khoảng 20 giây để hoàn thành phát hiện rò rỉ tại một điểm

3) hộp chân không được trang bị một thanh phụ trợ, có thể được sử dụng để đẩy hộp chân không để đi;Nó cũng là gối tay cho nhân viên kiểm tra khi họ đứng trên hộp chân không để đảm bảo sự an toàn của nhân viên kiểm tra; Lương tay cũng được trang bị van hút không khí, và nhân viên phát hiện có thể hoàn thành công việc giảm áp suất của hộp chân không thực sự mà không cần phải vỗ lưng

4) Máy đo chân không và van an toàn được lắp đặt trên hộp. Khi chân không đạt đến giá trị đặt, van an toàn sẽ nhảy để giữ chân không trong hộp chân không ở giá trị cố định,để không cần phải tắt máy bơm chân không thường xuyên, tiết kiệm thời gian và tăng tốc độ kiểm tra.

5) Bằng cách sử dụng hộp chân không, máy dò có thể hoàn thành công việc phát hiện rò rỉ chỉ trong vị trí thẳng đứng, làm giảm đáng kể cường độ lao động của máy dò,đặc biệt là cường độ lao động của eo

sơ đồ hàn thẳng hộp chân khôngHV1800F-LED

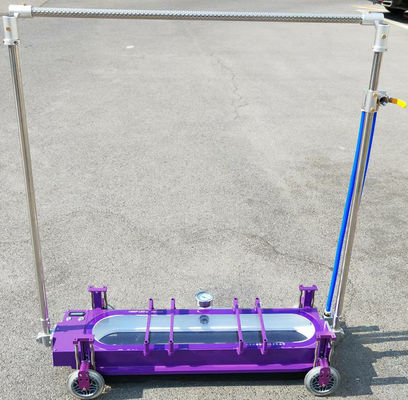

Hình ảnh thực của hộp váo hàn thẳngHV1800F-LED

3Đặc điểm của hộp chân không hàn filet

1) Bên được trang bị một bánh xe đi bộ, có thể đẩy hộp chân không để đi;mỗi bên của đường ray hướng dẫn được gắn trên một động cơ micro push rod (động cơ đơn đẩy 19 kg) và một nam châm (động cơ đơn hút 80 kg)

2) Khi được cấp năng lượng, nó được hấp thụ trên tường bể như một điểm cố định để áp dụng lực, tương đương với việc cố định một đầu của động cơ đẩy trên tường bể.động cơ đẩy thanh sẽ đẩy hộp chân không để di chuyển về phía tường bể, do đó nén bọt biển niêm phong để đảm bảo niêm phong của hộp chân không

3) Sử dụng hộp trống, tốc độ niêm phong là nhanh, hiệu quả cao, và phát hiện một điểm rò rỉ chỉ mất khoảng 20 giây

4) Tương tự như hộp chân không hàn thẳng, thanh phụ trợ được lắp đặt với van hút không khí, ngoài từ điện và công tắc điều khiển động cơ thanh đẩy,hộp được cài đặt với một máy đo chân không và van an toàn, khi độ chân không đạt đến giá trị được thiết lập, van an toàn khởi động, để độ chân không trong hộp chân không được duy trì ở giá trị cố định được thiết lập,để không cần phải thường xuyên tắt máy bơm chân không, tiết kiệm thời gian và tăng tốc độ kiểm tra

Hình ảnh thực sự của hộp váHC1400-LED

Hình ảnh thực sự của hộp hàn filet đẩy động cơ thanh và nam châm điện

Máy bơm chân không

3Các yêu cầu về các thông số kỹ thuật:

3.1 Hộp hút bụiHV1800F-LEDcho thử nghiệm hàn lưng và lưng

3.1.1 Độ chân không: không dưới 60kPa;

3.1.2 Chiều dài phát hiện hàn: không dưới 800 mm;

3.1.3 Kiểm tra các loại hàn: hàn lưng và chân ở đáy bể;

3.1.4 Yêu cầu đường kính bể: có thể áp dụng cho tất cả các đường kính của bể;

★3.1.5 Chế độ hoạt động: Nhân viên kiểm tra có thể hoàn thành toàn bộ hoạt động bằng cách đứng;

★3.1.6 Hệ thống chiếu sáng: Hệ thống chiếu sáng LED trong hộp chân không;

3.1.7 Cung cấp điện cho hệ thống chiếu sáng: pin lithium 3Wh tích hợp, thời gian cung cấp điện không dưới 16 giờ;

★3.1.8 bánh xe di chuyển: hộp chân không đi kèm với 4 bánh xe di chuyển, 4 bánh xe di chuyển với lò xo có thể được nâng, có thể đẩy hộp chân không đi;

★3.1.9 thanh phụ trợ: Van giảm áp được lắp đặt trên thanh phụ trợ và nhân viên phát hiện có thể bật van giảm áp khi họ đứng bình thường.

★3.1.10 Vật liệu niêm phong cạnh, bọt biển mật độ cao

3.2 Hộp hút bụiHC1400-LEDcho thử nghiệm hàn filet

3.2.1 Vũ không: không dưới 60kP;

3.2.2 Chiều dài phát hiện hàn: không dưới 400 mm;

3.2.3 Loại hàn kiểm tra: hàn filet;

3.2.4 Độ kính bể: ≥ 5m;

★3.2.5 Chế độ hoạt động: Nhân viên kiểm tra có thể hoàn thành toàn bộ hoạt động bằng cách đứng;

★3.2.6 Hệ thống chiếu sáng: Hệ thống chiếu sáng LED trong hộp chân không;

3.2.7 Cung cấp điện cho hệ thống chiếu sáng: pin lithium 3Wh tích hợp, thời gian cung cấp điện không dưới 16 giờ;

★3.2.8 bánh xe di chuyển: hộp chân không đi kèm với 2 bánh xe di chuyển, 2 bánh xe di chuyển với lò xo có thể được nâng, có thể đẩy hộp chân không đi;

★3.2.9 thanh phụ trợ: Van giảm áp được lắp đặt trên thanh phụ trợ và nhân viên phát hiện có thể bật van giảm áp khi họ đứng bình thường;

★3.2.10 Các chức năng phụ trợ khác: Hai nam châm điện với lực hút 85 kg và hai động cơ đẩy với lực đẩy 19 kg được lắp đặt ở cả hai bên của hộp chân không.

★3.2.11 Vật liệu niêm phong cạnh, bọt biển mật độ cao

3.3 Máy bơm chân không

3.3.1 Điện áp: 220V 50/60Hz;

3.3.2 Áp suất thiết kế: 92kPa;

3.3.3 Loại bơm: bơm chân không điện với quạt;

3.3.4 Tốc độ dòng chảy: 200L/min;

3.3.5 Trọng lượng: không quá 10,5kg;

3.3.6 Sức mạnh: không quá 450w.

3.3.7 Tiếng ồn máy: ≤58db

4. Yêu cầu cấu hình

4.1 Máy bơm chân không: 1pc

4.2 ủ và hàn đít hộp chân không: 1 bộ

4.3 Hộp hàn filet: 1 bộ

4.4 ống khí mềm: 1 bộ

4.5 Pin nguồn điện bơm chân không: 1pc

4.6 Sổ tay: 1 bản;

4.7 hộp vận chuyển: 3pcs
