Thông tin chi tiết sản phẩm:
|
| Phạm vi tần số: | 0,01 ~ 100 Hz (có thể mở rộng) | Đột quỵ: | 400 mm (tùy chọn 100 mm ~ 2m) |
|---|---|---|---|
| Gia tốc tối đa: | 20 m/s2 (có thể mở rộng) | Mức độ biến dạng: | < 5% |
| Làm nổi bật: | Hệ thống hiệu chuẩn rung tần số thấp,Hệ thống hiệu chuẩn rung Tần số thấp |
||

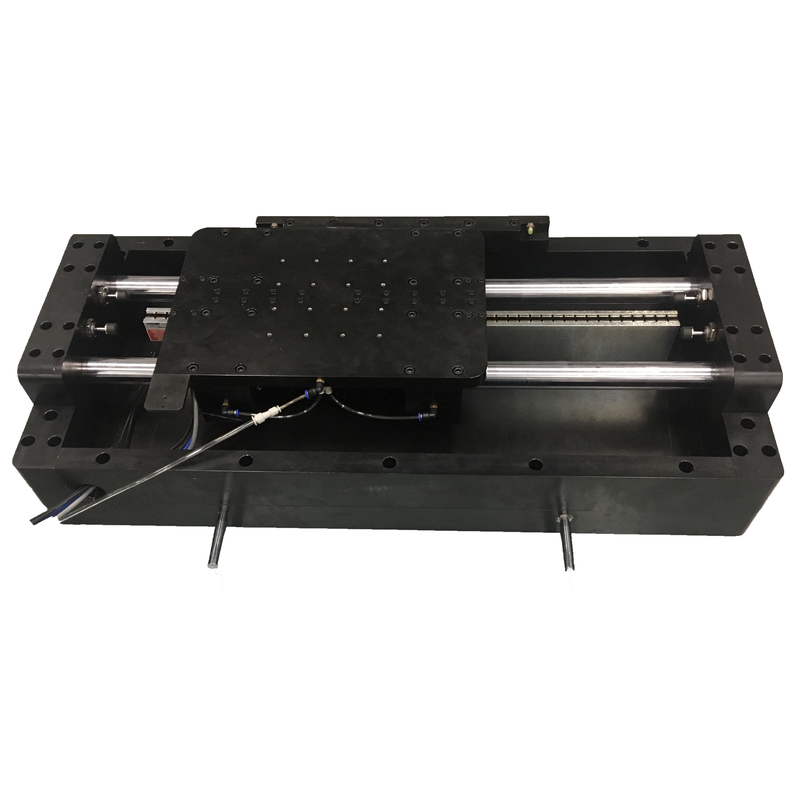

HG-5031L- Hệ thống hiệu chuẩn rung tần số thấp
Hệ thống hiệu chuẩn rung tần số thấp sử dụng công nghệ mã hóa quang điện độc đáo để điều khiển và tạo ra các tín hiệu rung tần số thấp,có thể hoàn thành hiệu chuẩn phương pháp so sánh của các cảm biến tần số thấp với độ chính xác cao và hiệu quả caoHệ thống hiệu chuẩn rung tần số thấp cũng có thể tạo ra các tín hiệu lệch động.và giao diện đo độ lệch nhiễu laser có thể được mở rộng để nhận ra hiệu chuẩn lệch động.
Chỉ số kỹ thuật cụ thể
| Thiết bị hiệu chuẩn rung tần số thấp (phần bàn rung) | ||
| Lực kích thích hình xoang định số | 200N | |
| Phạm vi tần số | 0.01 100 Hz (có thể mở rộng) | |
| Lỗi chỉ số tần số | Lỗi của giá trị chỉ số không được lớn hơn 0,25% của toàn bộ thang đo | |
| Tỷ lệ tín hiệu-gọi tiếng ồn | Tỷ lệ tín hiệu gia tốc so với tiếng ồn của bảng rung nên lớn hơn 60dB | |
| Chuyến đi làm việc (Phạm vi đo độ lệch) | 400 mm ((Phạm vi mở rộng 100 mm2m) | |
| Phạm vi dịch chuyển | 1 μm 400 mm ((Có thể mở rộng lên đến 2m) | |
| Tốc độ định số | 1.2 m/s | |
| Tốc độ gia tốc tối đa @1Hz | Ít nhất 0,5 g | |
| Phạm vi gia tốc | (10- 4¥20) m/s2 | |
| Khối lượng cảm biến tải tối đa | >10kg | |
| Kích thước bàn | > 240mm × 240mm | |
| Khối lượng tương đương của các bộ phận chuyển động | 8 kg | |
| Vít bàn | M5 ((Có thể tùy chỉnh theo yêu cầu) | |
| Kích thước tổng thểL × W × H | Khoảng 1200mm × 300mm × 300mm | |
| Trọng lượng nền tảng | Khoảng 90 kg | |
| Áp suất cung cấp khí | 0.4 ¥0.6MPa | |
| Dòng khí tối đa | 10L/phút | |
| Sự biến dạng hình sóng | Trong phạm vi phản ứng tần số làm việc, sự biến dạng hình sóng gia tốc trung tâm của mesa không quá 5% | |
| Tỷ lệ rung bên | Trong phạm vi phản hồi tần số làm việc,Phạm vi gia tốc rung chuyển ngang của trung tâm của mesa không lớn hơn 5% của phạm vi gia tốc rung của hướng rung chính. | |
| sự ổn định | Bảng rung động liên tục rung ở điểm tần số tham chiếu 16Hz với phạm vi gia tốc tối đa trong 20 phút. Trong bất kỳ khoảng thời gian 2 phút,sự thay đổi tần số tối đa không quá 00,3%, và sự thay đổi tối đa trong phình gia tốc không quá 0,5%. | |
| Cảm biến gia tốc tiêu chuẩn | ||
| nhạy cảm | Ít nhất 1000mV/g | |
| Phạm vi đáp ứng tần số | DC-200Hz (±5%) | |
| Phạm vi đo | 2 g | |
| Nghị quyết | Ít hơn 10 μg | |
| không tuyến tính | 0.1% FS | |
| Bộ mã hóa quang điện cũng có thể được sử dụng dưới 10Hz, độ phân giải | Không lớn hơn 10nm | |
| Hệ thống điều khiển rung động và phần mềm hiệu chuẩn điều khiển | ||
| kênh | ≥ 4 kênh, mỗi kênh sử dụng A/D độc lập | |
| chữ số | 24 bit | |
| Tỷ lệ lấy mẫu | Mỗi kênh lớn hơn 20k | |
| Giao diện can thiệp laser | Giao diện can thiệp laser có thể mở rộng với chức năng khúc xạ | |
| Tất cả phần cứng được điều khiển bởi phần mềm, và kiểm tra tất cả các thông số của hệ thống hoàn chỉnh được kiểm soát bởi chương trình. | ||
| Nó có thể thực hiện bước sinus và quét sinus, hiệu chuẩn tần số kích thước, tần số pha hiệu chuẩn và hiệu chuẩn tần số tuyến tính của cảm biến đo | ||
| Độ tuyến tính khuếch đại, lỗi tần số khuếch đại và lỗi pha của cảm biến có thể được tính toán | ||
| Báo cáo thử nghiệm được xác định bởi người dùng, tất cả các tham số thử nghiệm và kết quả tính toán có thể được hiển thị trong báo cáo | ||
| Yêu cầu môi trường làm việc hệ thống | ||
| Nhiệt độ môi trường hoạt động | 5°C+35°C | |
| Độ ẩm tương đối | 10% đến 85% | |
| Nguồn cung cấp điện | 220V±10V AC,50Hz±1Hz,3.5kW | |
| Nhu cầu không khí nén | Không quá 0,6Mpa | |
| Phòng chống ngã đất trong phòng thí nghiệm ((Ω) | ≤ 4 | |
Hệ thống hiệu chuẩn rung tần số thấp
| Không. | Tên phần | Chỉ số kỹ thuật chính | Qty |
| 1 |
Máy rung tiêu chuẩn tần số thấp và bộ điều khiển tần số thấp IM-LF01 |
Đáp ứng các quy định xác minh JJG 298-2005 bảng dao động tiêu chuẩn tần số trung gian (phương pháp so sánh) 1Phạm vi tần số: 0.1Hz ~ 100Hz; 2Phạm vi gia tốc: ≥ 20 m/s2; 3, Trọng lượng tối đa của bảng rung chuẩn: ≥10Kg; 4. mức độ biến dạng: ≤ 5%; 5Tỷ lệ chuyển động bên: ≤ 10%; 6- Sự ổn định gia tốc: 0,1%, sự ổn định tần số: 0,1%. |
1 |
| 2 |
Cảm biến gia tốc tiêu chuẩn MSV-3001 |
1Độ nhạy: ≥ 1000mV/g; 2Phạm vi tần số: 0.1Hz ~ 200Hz |
1 |
| 3 |
Hệ thống điều khiển rung động (bao gồm phần mềm) NIM-DA01 |
1Số kênh mua: ≥2; 2, AD bit: 24 bit; 3, Tỷ lệ lấy mẫu: ≥50 kHz; 4, phạm vi đo điện áp: ± 5V. 5, sai số đo điện áp: tốt hơn 0,2%; 6, sai số đo tỷ lệ điện áp: tốt hơn 0,1%; 7, bao gồm hai chế độ hiệu chuẩn tự động và thủ công; 8, có thể tự động tạo báo cáo. |
1 |
| 4 |
Bộ khuếch đại điều hòa YMC-8102 |
1 kênh sạc /IEPE/TEDS, hỗ trợ tăng cường và điều kiện tín hiệu cảm biến sạc, nguồn cung cấp điện và điều kiện tín hiệu IEPE, điều kiện tín hiệu cảm biến TEDSTích hợp kênh hỗ trợ, giao diện RS-232 và giao tiếp PC, nhiều có thể được kết hợp, chứng nhận CE; | 1 bộ |
| 5 | Hệ thống máy nén không khí | Bán khí nén | 1 bộ |
| 6 | Máy tính | Bộ vi xử lý i7, bộ nhớ 8G, ổ cứng 1T, bao gồm nhiều cổng USB và khe cắm PCI, hai cổng mạng bao gồm ổ đĩa quang học | 1 bộ |
| 7 | số đo | Sạc đo đầu tiên | 1 |
Đặc điểm
Động cơ rung động tần số thấp độc đáo cho chuyển động máy bay
- Chức năng kiểm soát không chính xác và hiệu quả
️ Lịch làm việc lớn
️ trôi dạt bất kể trọng lực
️ Chuẩn lập độ lệch cũng có thể
Hệ thống phân tích tín hiệu động độ chính xác cao đa kênh 24 bit
¢ Nhiều cảm biến có thể được hiệu chuẩn cùng một lúc
Sử dụng công nghệ điều khiển kỹ thuật số độc đáo
Chỉ số kỹ thuật chính
Phạm vi tần số: 0,01 ~ 100 Hz (có thể mở rộng)
Động cơ: 400 mm (tùy chọn 100 mm ~ 2m)
️ Tốc độ gia tốc tối đa: 20 m/s2 (có thể mở rộng)
️ mức độ biến dạng: < 5%
- tỷ lệ chuyển động bên: < 10%
️ Trọng lượng: > 10 kg
Không chắc chắn đo: 2% (k=2)
