Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy dò lỗ hổng siêu âm mảng theo pha | Mô hình: | HPA-620 |
|---|---|---|---|
| Hiển thị: | 10Màn hình cảm ứng.4 inch | Lưu trữ: | Nội bộ: 64GB; Bên ngoài: Đĩa flash USB |
| Trọng lượng: | 5kg (không có pin) | AC: | 100V~240V 50Hz/60Hz |
| Làm nổi bật: | Máy dò khuyết tật siêu âm mảng pha di động,128PR Phase Array Ultrasonic Flaw Detector |
||
Máy phát hiện lỗi siêu âm 32:128PR
HPA-620 là một máy dò lỗi 32:128PR phased array.
Nó được trang bị mô-đun kiểm tra siêu âm thông thường, mô-đun TOFD, mô-đun phased array thông thường, hỗ trợ quét đồng thời của TOFD và phased array,cũng như các đầu dò hai mảngVới màn hình cảm ứng chống nước và dầu và khả năng ghi lại dữ liệu thử nghiệm toàn khóa học, HPA-620 là một máy dò lỗi phased array tiên tiến.
Đặc điểm:
Các kênh kiểm tra
Chức năng của HPA-620 cung cấp sự hài lòng lớn của người dùng với các yêu cầu khác nhau.
Mô-đun mảng giai đoạn
| Các kênh | ||||
| Chế độ | Chế độ PA | Chế độ UT | Chế độ TOFD | |
| Số | 32:128 | 2 | 2 | |
| Các thông số vật lý | ||||
| Hiển thị | 10Màn hình cảm ứng 0,4 inch | |||
| Nhập khẩu | 1 IPEX, 4 C5 | |||
| Cổng I/O | 2 USB 3.0 (HOST), 1 USB 2.0 (HOST) | |||
| DP ((DisplayPort) (có thể chuyển sang HDMI) | ||||
| WIFI | ||||
| Cổng mã hóa LEMO 1B | ||||
| Cổng I/O TTL | ||||
| GPS | Vâng. | |||
| Lưu trữ | Nội bộ: 64GB; Bên ngoài: ổ đĩa flash USB | |||
| Trọng lượng | 5kg (không có pin) | |||
| Kích thước | 350 mm × 250 mm × 130 mm | |||
| (L×W×H) | ||||
| AC | 100V~240V 50Hz/60Hz | |||
| DC | 13.5V | |||
| Loại pin | Pin lithium | |||
| Khả năng pin | Pin kép, mỗi pin < 100Wh | |||
| Thời lượng pin | ≥ 4,5h | |||
| Nhiệt độ | Phạm vi nhiệt độ hoạt động: -10 °C ~ 40 °C | |||
| Phạm vi nhiệt độ lưu trữ: -20 °C ~ 60 °C | ||||
| Chỉ số bảo vệ xâm nhập | IP65 | |||
| UT | ||||
| PRF | 25Hz ~ 10kHz | |||
| Điện áp của máy phát | 75V ~ 250V (50Ω tải) | |||
| Độ rộng xung | 30ns ~ 1000ns, với bước là 5ns | |||
| Damping | 400Ω, 80Ω | |||
| Tỷ lệ lấy mẫu | 100MHz | |||
| Dải băng thông | 0.5MHz ~ 20MHz (-3dB) | |||
| Lợi ích | 0.0dB~110.0dB | |||
| Tăng độ nhạy cảm | ≥60dB (bandwidth hẹp), ≥52dB (bandwidth rộng) (2.5P20 bộ chuyển đổi, 200mmφ2 lỗ đáy phẳng) | |||
| Lỗi tuyến tính dọc | ≤ 3% | |||
| Lỗi tuyến tính ngang | ≤ 0,1% | |||
| Nghị quyết | ≥26dB ((2.5P20) | |||
| Phạm vi động | ≥30dB | |||
| Bộ lọc | High-pass, low-pass và multiple narrow-band-pass | |||
| Việc sửa đổi | RF (chế độ TOFD), sóng đầy đủ, nửa sóng +, nửa sóng | |||
| Các kênh | 2 kênh | |||
| Bao gồm tối đa | 10000mm (trong sóng dọc thép) | |||
| Cổng | A/B/G | |||
| Ngôi sao cổng | Phạm vi đầy đủ | |||
| Chiều rộng cổng | Khởi động cổng đến phạm vi đầy đủ | |||
| Mức ngưỡng cổng | 1~99% | |||
| Cảnh báo | Âm thanh / quang học | |||
| Địa điểm đo | Mặt trước/đỉnh | |||
| TCG | 16 | |||
| Phân tích theo giai đoạn | ||||
| Các kênh | 32:128 | |||
| Mở kính tối đa | 32 yếu tố | |||
| Các yếu tố tối đa | 128 yếu tố | |||
| Luật tập trung | ≥1024 | |||
| góc quét | -89°~89° | |||
| Định chuẩn | Tốc độ, độ trễ, TCG,ACG, Encoder | |||
| Khối lượng thử nghiệm | 1000mm | |||
| Tăng góc tối thiểu | 0.1° (tự động điều chỉnh) | |||
| Tỷ lệ lấy mẫu | 100MHz, 10bit | |||
| Việc sửa đổi | Đàn sóng đầy | |||
| Độ cao màn hình A-scan | 800% chiều cao màn hình (tối đa) | |||
| Thu nhập tương tự có thể điều chỉnh | 80dB | |||
| Max PRF | 20kHz | |||
| Điện áp của máy phát | 20V ~ 110V ((50Ω tải) | |||
| Loại xung | Bipolar Square Wave | |||
| Độ rộng xung | 30ns ~ 1000ns, bước như 5ns | |||
| Dải băng thông | 0.5MHz ~ 20MHz ((-3dB) | |||
| Bộ lọc | High-pass, low-pass, multiple narrow-band-pass | |||
| Khởi động | Bộ mã hóa, dựa trên thời gian | |||
| Địa điểm đo | Mặt trước/đỉnh | |||
| Đánh giá | Phạm vi; đường dẫn chùm; ngang; độ sâu | |||
| Độ phân giải đo | 0.5mm | |||
| Chế độ quét | L/S/C/D ¢ scan | |||
| Chiều dài quét | ≥15 mét | |||
| Tốc độ quét | ≥30mm/s | |||

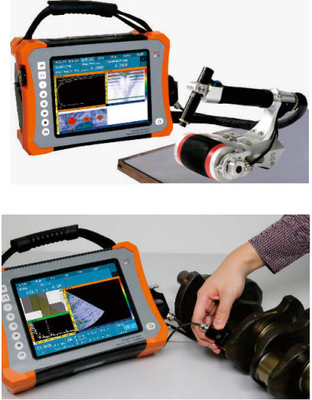

Mô-đun mảng giai đoạn
Mô-đun TOFD
Người dùng có thể tính toán các thông số có liên quan dựa trên các thông số thăm dò và quy trình, bao gồm: PCS, phủ sóng quét, phủ sóng đáy, góc bao gồm chùm.
Hiển thị
Thiết kế quy trình
Phạm vi:
1. Kiểm tra hàn thông thường
2- Kiểm tra phân đoạn C-scan của vật liệu tổng hợp
3. Kiểm tra các ổ cắm và ống vít
4. Kiểm tra các khớp PE

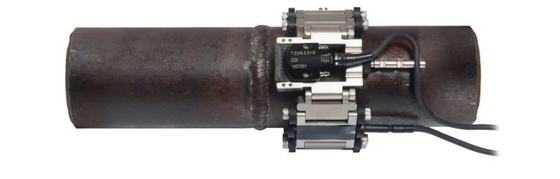

5. Giải pháp kiểm tra hàn ống đường kính nhỏ
