Màn hình cảm ứng HPA-620PRT TFM 32 128PR Phase Array C Scan Máy phát hiện lỗi siêu âm

Màn hình cảm ứng HPA-620PRT TFM 32 128PR Phase Array C Scan Máy phát hiện lỗi siêu âm
Màn hình cảm ứng HPA-620PRT TFM 32 128PR Phase Array C Scan Máy phát hiện lỗi siêu âm Màn hình cảm ứng HPA-620PRT TFM 32 128PR Phase Array C Scan Máy phát hiện lỗi siêu âm

Hình ảnh lớn :  Màn hình cảm ứng HPA-620PRT TFM 32 128PR Phase Array C Scan Máy phát hiện lỗi siêu âm

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HUATEC
Chứng nhận: CE
Số mô hình: HPA-620PRT
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 phần trăm
Giá bán: USD67850/set - USD76700/set
chi tiết đóng gói: Hộp bao bì carton
Thời gian giao hàng: 7-10 ngày làm việc sau khi nhận được khoản thanh toán của bạn
Điều khoản thanh toán: T / T, Paypal
Khả năng cung cấp: 10 bộ/tháng
Tiếp xúc

Màn hình cảm ứng HPA-620PRT TFM 32 128PR Phase Array C Scan Máy phát hiện lỗi siêu âm

Sự miêu tả
Trưng bày: 10Màn hình cảm ứng.4 inch nhập khẩu: 1 IPEX, 4 C5
Phạm vi nhiệt độ hoạt động: -10 ~ 40 Phạm vi nhiệt độ lưu trữ: -20oC~60oC
Xếp hạng bảo vệ xâm nhập: IP65
Làm nổi bật:

Máy phát hiện lỗi siêu âm màn hình cảm ứng

,

C Máy phát hiện lỗi siêu âm quét

,

Máy dò lỗ hổng siêu âm mảng theo pha

Máy dò khuyết tật siêu âm mảng pha C-scan TFM 32:128PR màn hình cảm ứng HPA-620PRT

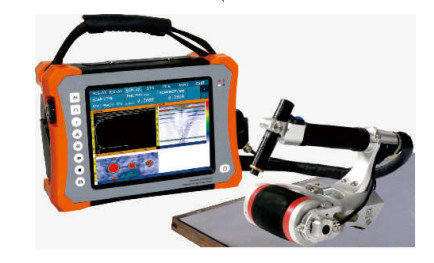

HUATEC HPA-620PRT là máy dò khuyết tật mảng pha 32:128PR di động mới được phát triển.

Nó được trang bị mô-đun kiểm tra siêu âm thông thường, mô-đun TOFD, mô-đun mảng pha thông thường và mô-đun tạo ảnh TFM, hỗ trợ quét đồng thời TOFD và mảng pha, cũng như đầu dò hai mảng. Với màn hình cảm ứng chống nước & dầu và khả năng ghi dữ liệu kiểm tra toàn bộ quá trình, HUATEC HPA-620PRT là một máy dò khuyết tật mảng pha TFM thông minh tiên tiến với chức năng C scan.


Thông số:


Kênh
Chế độ Chế độ PA/TFM Chế độ UT Chế độ TOFD
Số lượng 32:128 2 2
Thông số vật lý
Màn hình Màn hình cảm ứng 10,4 inch
Nhập 1 IPEX, 4 C5
Cổng I/O 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP (DisplayPort) (có thể chuyển sang HDMI)
WIFI
Cổng bộ mã hóa LEMO 1B
Cổng TTL I/O
GPS Có
Lưu trữ Bên trong: 64GB; Bên ngoài: Ổ đĩa flash USB
Trọng lượng 5kg (không có pin)
Kích thước 350 mm×250 mm ×130 mm
(D×R×C)
AC 100V~240V 50Hz/60Hz
DC 13.5V
Loại pin Pin lithium
Dung lượng pin Pin đôi, mỗi<100Wh
Thời lượng pin ≥4.5h
Nhiệt độ Phạm vi nhiệt độ hoạt động: -10℃~40℃
Phạm vi nhiệt độ bảo quản: -20℃~60℃
Xếp hạng bảo vệ xâm nhập IP65
UT
PRF 25Hz~10kHz
Điện áp máy phát 75V~250V (tải 50Ω)
Độ rộng xung 30ns~1000ns, với bước là 5ns
Giảm xóc 400Ω, 80Ω
Tốc độ lấy mẫu 100MHz
Băng thông 0.5MHz~20MHz (-3dB)
Độ lợi 0.0dB~110.0dB
Độ nhạy dư ≥60dB (băng thông hẹp), ≥52dB (băng thông rộng) (đầu dò 2.5P20, lỗ đáy phẳng 200mmφ2)
Lỗi tuyến tính dọc ≤3%
Lỗi tuyến tính ngang ≤0.1%
Độ phân giải ≥26dB(2.5P20)
Dải động ≥30dB
Bộ lọc Thông cao, thông thấp và nhiều bộ lọc thông dải hẹp
Chỉnh lưu RF (chế độ TOFD), sóng đầy đủ, bán sóng +, bán sóng –
Kênh 2 kênh
Phạm vi bao phủ tối đa 10000mm (trong sóng dọc thép)
Cổng A/B/G
Điểm bắt đầu cổng Toàn dải
Độ rộng cổng Điểm bắt đầu cổng đến toàn dải
Ngưỡng cổng 1~99%
Báo động Âm thanh/Quang học
Điểm đo Trước/Đỉnh
TCG 16
Mảng pha/TFM
Kênh 32:128
Khẩu độ tối đa 32 phần tử
Số phần tử tối đa 128 phần tử
Luật tập trung ≥1024
Góc quét -89°~89°
Hiệu chuẩn Vận tốc, Độ trễ, TCG, ACG, Bộ mã hóa
Khối lượng kiểm tra 1000mm
Gia số góc tối thiểu 0.1°(tự động điều chỉnh)
Tốc độ lấy mẫu 100MHz, 10bit
Chỉnh lưu Sóng đầy đủ
Chiều cao màn hình A-scan 800% chiều cao màn hình (Tối đa)
Độ lợi tương tự có thể điều chỉnh 80dB
PRF tối đa 20kHz
Điện áp máy phát 20V~110V(tải 50Ω)
Loại xung Sóng vuông lưỡng cực
Độ rộng xung 30ns~1000ns, bước là 5ns
Băng thông 0.5MHz~20MHz(-3dB)
Bộ lọc Thông cao, thông thấp, nhiều bộ lọc thông dải hẹp
Kích hoạt Bộ mã hóa, dựa trên thời gian
Điểm đo Trước/Đỉnh
Đọc Biên độ; đường đi của chùm tia; ngang; sâu
Độ phân giải đo 0.5mm
Chế độ quét L/S/C/D –scan, TFM
Chiều dài quét ≥15 mét
Tốc độ quét ≥30mm/s
Tạo ảnh TFM Trực tiếp 2D
Số điểm lấy nét trong TFM Tối đa 1.000.000 điểm
Tạo ảnh tái tạo 3D Có


Phạm vi:

Ÿ Kiểm tra mối hàn thông thường

Ÿ Kiểm tra C-scan mảng pha vật liệu composite

Ÿ Kiểm tra bu lông và ống vít

Ÿ Kiểm tra các mối nối PE

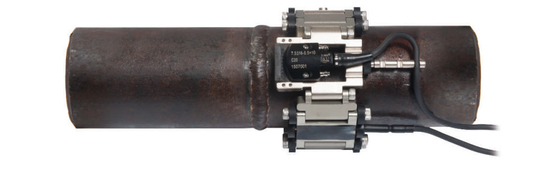

Ÿ Giải pháp kiểm tra mối hàn ống đường kính nhỏ


Tính năng:

Kênh kiểm tra

  • Mô-đun mảng pha 38:128PR
  • Mô-đun tạo ảnh TFM
  • Quét đồng thời TOFD và mảng pha
  • Hỗ trợ đầu dò hai mảng
  • TOFD 2 kênh; kiểm tra siêu âm thông thường 2 kênh

Chức năng của HPA-620PRT mang lại sự hài lòng tuyệt vời cho các yêu cầu khác nhau của người dùng.


Mô-đun mảng pha

  • Kiểm tra TFM sóng dọc; kiểm tra TFM sóng ngang
  • Kiểm tra TFM mối hàn giáp mối; kiểm tra mối hàn giáp mối thông thường; kiểm tra mối hàn giáp mối thông thường (với quét đồng thời TOFD và mảng pha)
  • Kiểm tra C-scan TFM và kiểm tra C-scan thông thường cho các tấm
  • Kiểm tra TFM và kiểm tra thông thường các bu lông
  • Kiểm tra ăn mòn TFM; kiểm tra ăn mòn thông thường
  • Kiểm tra TKY

Mô-đun TOFD

  • Thiết lập thông số quy trình; thiết lập thông số đầu dò và nêm

Người dùng có thể tính toán các thông số liên quan dựa trên các thông số đầu dò và quy trình, bao gồm: PCS, phạm vi quét, phạm vi đáy, góc bao gồm chùm tia.


Màn hình

  • HPA-620PRT được trang bị màn hình TFT cấp công nghiệp 10,4 inch, với thao tác cảm ứng, cung cấp màn hình tối ưu dưới ánh sáng mạnh và ngoài trời.

Thiết kế quy trình

  • Cung cấp các mô hình mô phỏng quy trình, HPA-620PRT cũng có thể xây dựng một mô hình bằng cách nhập kích thước của các đối tượng thông qua phần mềm CAD. Tùy chỉnh quy trình kiểm tra chuyên dụng của người dùng và cung cấp dịch vụ một cửa cho đầy đủ các giải pháp.Màn hình cảm ứng HPA-620PRT TFM 32 128PR Phase Array C Scan Máy phát hiện lỗi siêu âm 0Màn hình cảm ứng HPA-620PRT TFM 32 128PR Phase Array C Scan Máy phát hiện lỗi siêu âm 1Màn hình cảm ứng HPA-620PRT TFM 32 128PR Phase Array C Scan Máy phát hiện lỗi siêu âm 2Màn hình cảm ứng HPA-620PRT TFM 32 128PR Phase Array C Scan Máy phát hiện lỗi siêu âm 3
